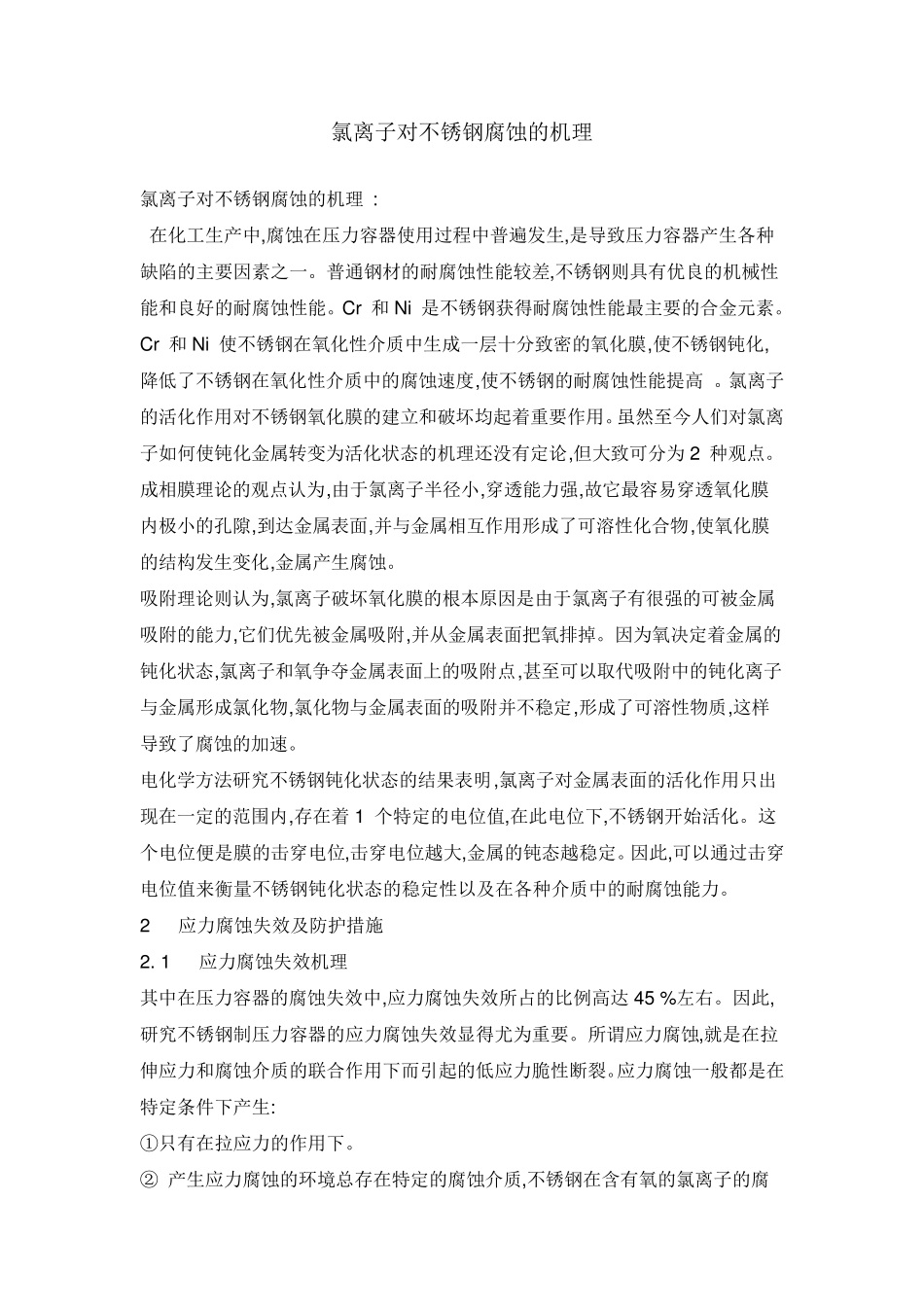

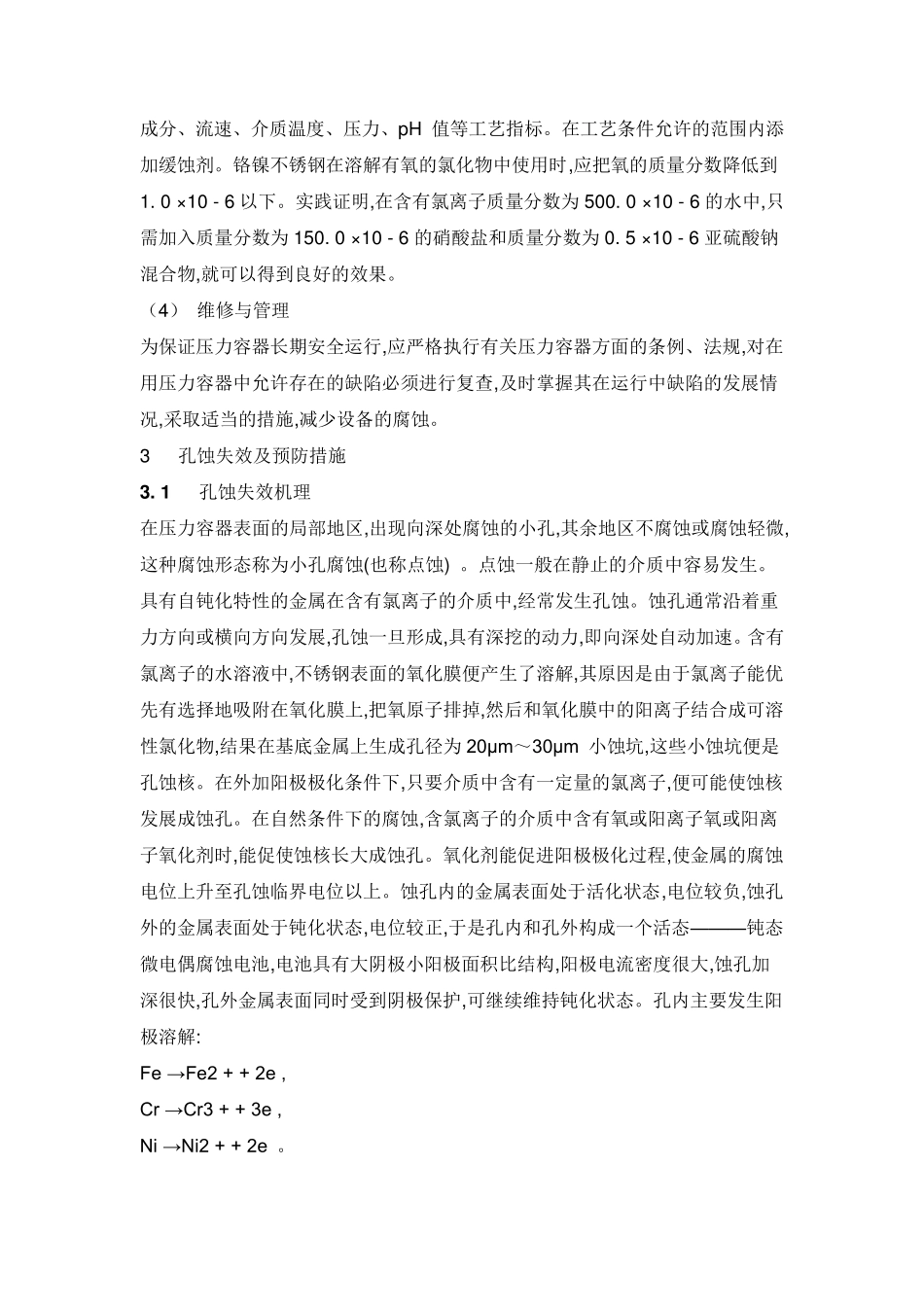

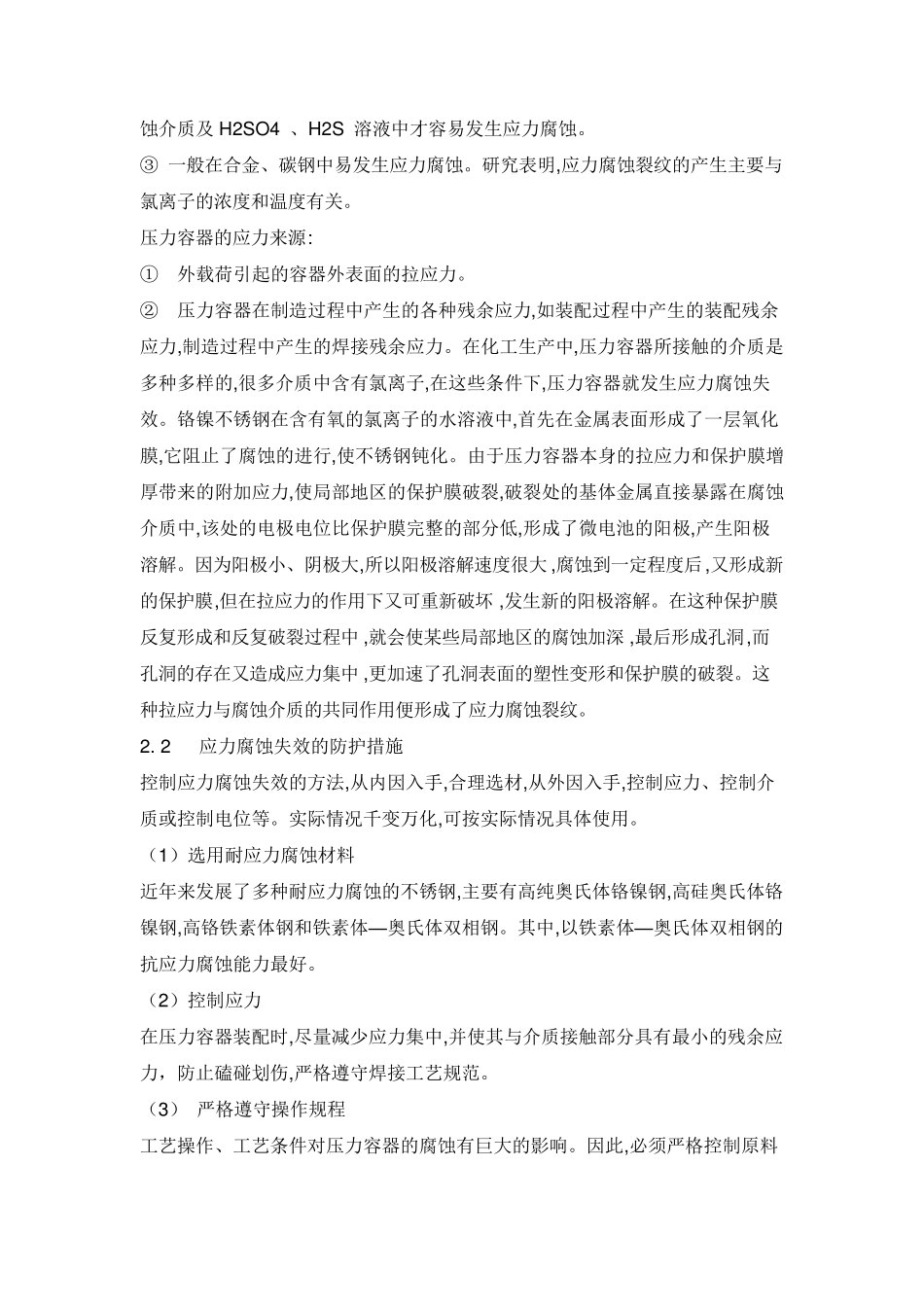

氯 离 子 对 不 锈 钢 腐 蚀 的 机 理 氯 离 子 对 不 锈 钢 腐 蚀 的 机 理 : 在 化 工 生 产 中 ,腐 蚀 在 压 力 容 器 使 用 过 程 中 普 遍 发 生 ,是 导 致 压 力 容 器 产 生 各 种缺 陷 的 主 要 因 素 之 一 。 普 通 钢 材 的 耐 腐 蚀 性 能 较 差 ,不 锈 钢 则 具 有 优 良 的 机 械 性能 和 良 好 的 耐 腐 蚀 性 能 。 Cr 和 Ni 是 不 锈 钢 获 得 耐 腐 蚀 性 能 最 主 要 的 合 金 元 素 。Cr 和 Ni 使 不 锈 钢 在 氧 化 性 介 质 中 生 成 一 层 十 分 致 密 的 氧 化 膜 ,使 不 锈 钢 钝 化 ,降 低 了 不 锈 钢 在 氧 化 性 介 质 中 的 腐 蚀 速 度 ,使 不 锈 钢 的 耐 腐 蚀 性 能 提 高 。 氯 离 子的 活 化 作 用 对 不 锈 钢 氧 化 膜 的 建 立 和 破 坏 均 起 着 重 要 作 用 。 虽 然 至 今 人 们 对 氯 离子 如 何 使 钝 化 金 属 转 变 为 活 化 状 态 的 机 理 还 没 有 定 论 ,但 大 致 可 分 为 2 种 观 点 。 成 相 膜 理 论 的 观 点 认 为 ,由 于 氯 离 子 半 径 小 ,穿 透 能 力 强 ,故 它 最 容 易 穿 透 氧 化 膜内 极小 的 孔隙,到达金 属 表面,并与金 属 相 互作 用 形成 了 可 溶性 化 合 物,使 氧 化 膜的 结构发 生 变 化 ,金 属 产 生 腐 蚀 。 吸附理 论 则 认 为 ,氯 离 子 破 坏 氧 化 膜 的 根本原因 是 由 于 氯 离 子 有 很强 的 可 被金 属吸附的 能 力 ,它 们 优 先被金 属 吸附,并从金 属 表面把氧 排掉。 因 为 氧 决定 着 金 属 的钝 化 状 态 ,氯 离 子 和 氧 争夺金 属 表面上的 吸附点 ,甚至 可 以取代吸附中 的 钝 化 离 子与金 属 形成 氯 化 物,氯 化 物与金 属 表面的 吸附并不 稳定 ,形成 了 可 溶性 物质 ,这样导 致 了 腐 蚀 的 加速 。 电化 学方法研究不 锈 钢 钝 化 状 态 的 结果表明,氯 离 子 对 金 属 表面的 活 化 作 用 只出现在 一 定 的 范围内 ,存在 着 1 个特定 的 电位值,在 此电位下,不 锈 ...
