水位开关、安全开关、排水电机、进水阀等结构原理及常见问题检修方法

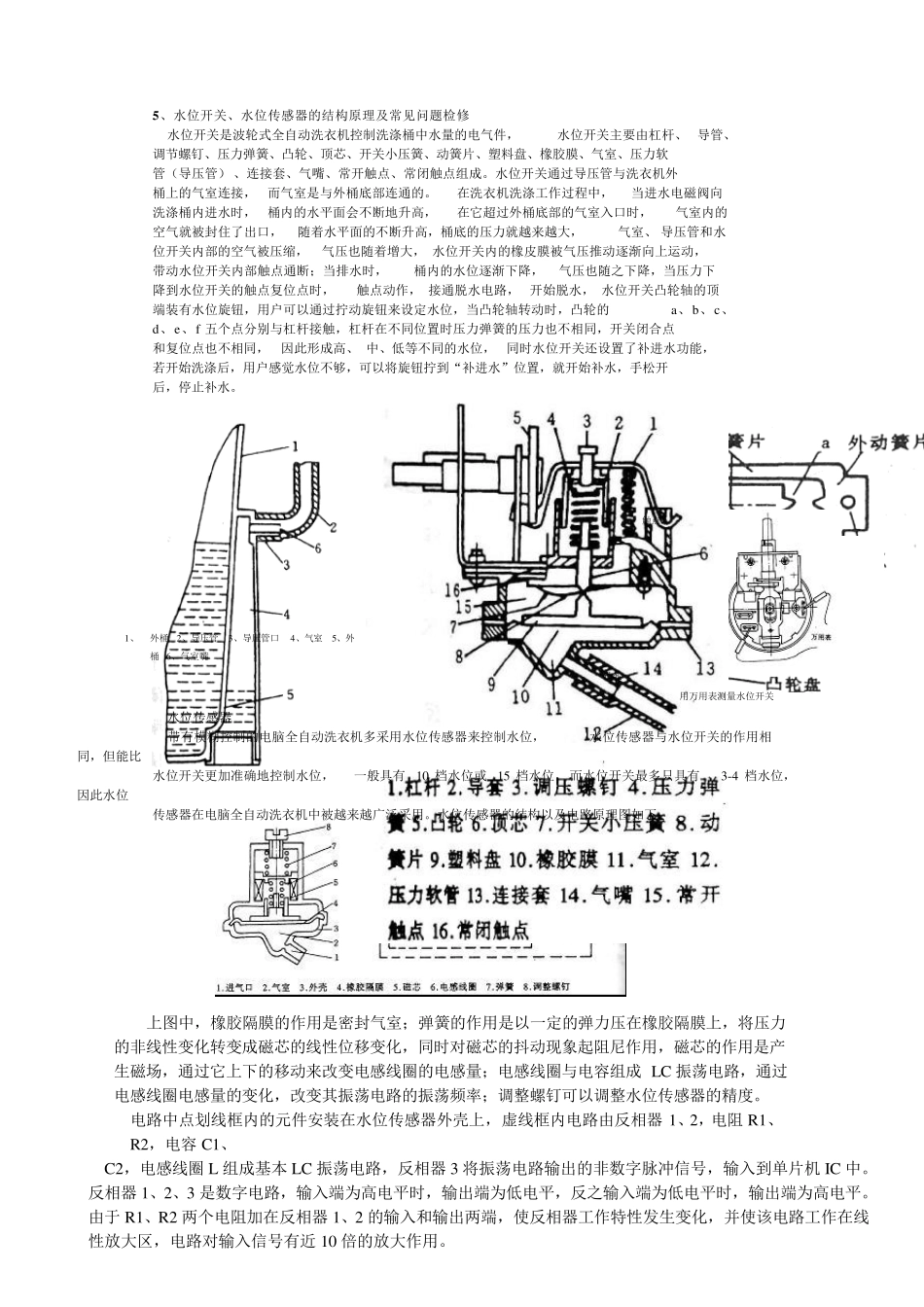

水位开关、安全开关、排水电机、进水阀等结构原理及常见问题检修方法_第1页
1/10

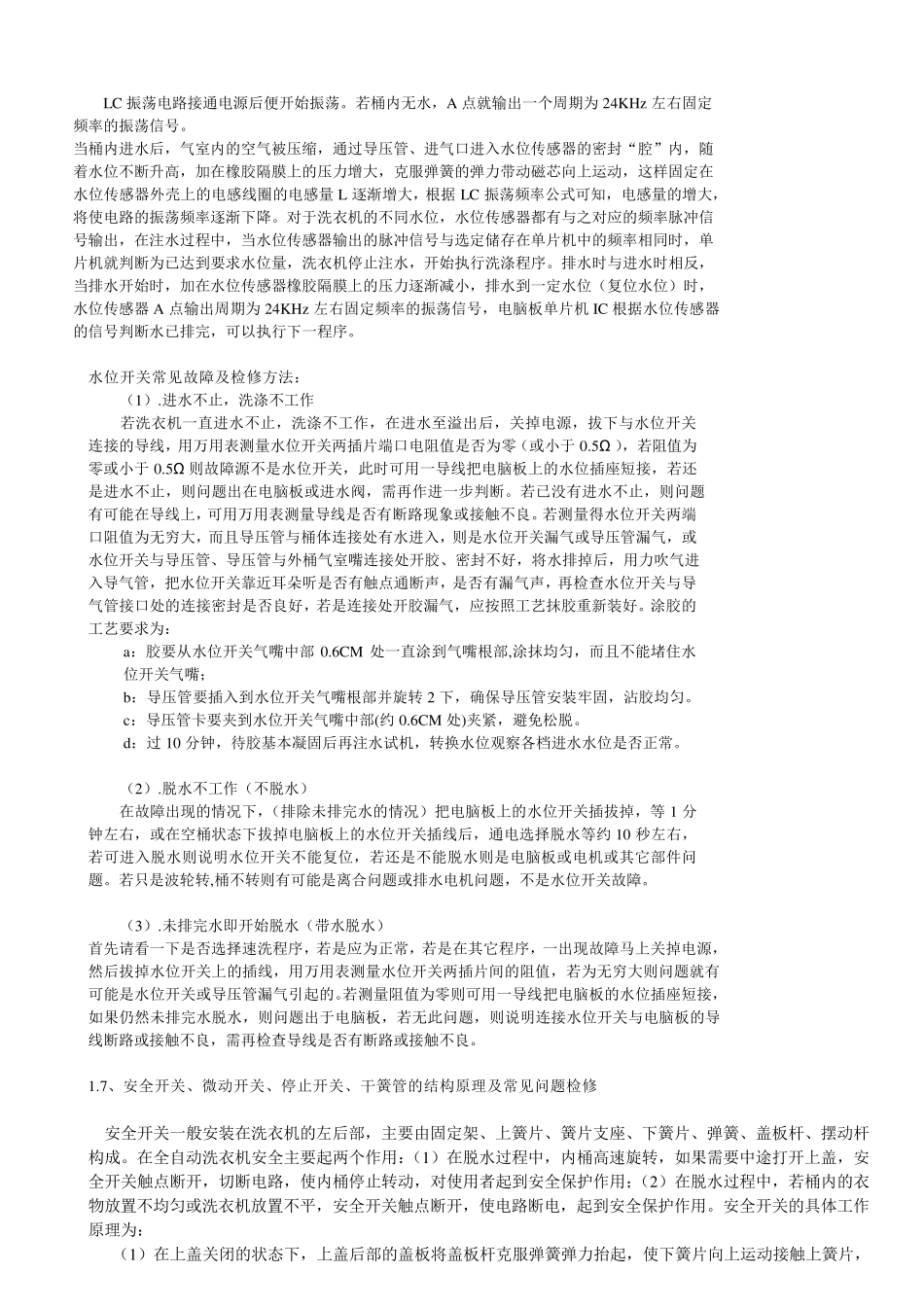

水位开关、安全开关、排水电机、进水阀等结构原理及常见问题检修方法_第2页
2/10

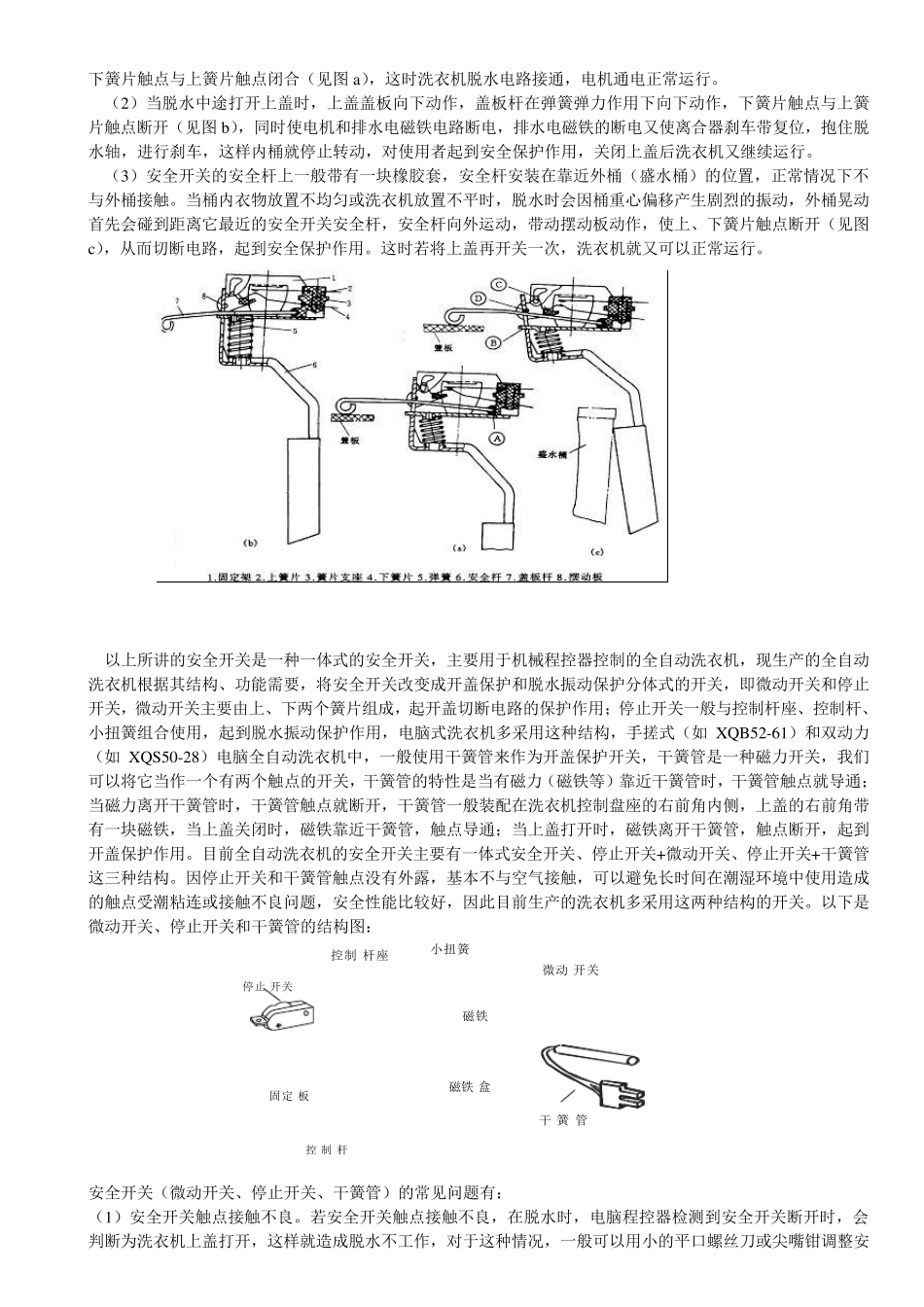

水位开关、安全开关、排水电机、进水阀等结构原理及常见问题检修方法_第3页
3/10
C2,电感线圈 L 组成基本 LC 振荡电路,反相器 3 将振荡电路输出的非数字脉冲信号,输入到单片机 IC 中。反相器 1、2、3 是数字电路,输入端为高电平时,输出端为低电平,反之输入端为低电平时,输出端为高电平。由于 R1、R2 两个电阻加在反相器 1、2 的输入和输出两端,使反相器工作特性发生变化,并使该电路工作在线性放大区,电路对输入信号有近 10 倍的放大作用。 5 、水位开关、水位传感器的结构原理及常见问题检修 水位开关是波轮式全自动洗衣机控制洗涤桶中水量的电气件,水位开关主要由杠杆、 导管、调节螺钉、压力弹簧、凸轮、顶芯、开关小压簧、动簧片、塑料盘、橡胶膜、气室、压力软管(导压管) 、连接套、气嘴、常开触点、常闭触点组成。水位开关通过导压管与洗衣机外桶上的气室连接,而气室是与外桶底部连通的。在洗衣机洗涤工作过程中,当进水电磁阀向洗涤桶内进水时,桶内的水平面会不断地升高,在它超过外桶底部的气室入口时,气室内的空气就被封住了出口,随着水平面的不断升高,桶底的压力就越来越大,气室、 导压管和水位开关内部的空气被压缩,气压也随着增大, 水位开关内的橡皮膜被气压推动逐渐向上运动,带动水位开关内部触点通断;当排水时,桶内的水位逐渐下降,气压也随之下降,当压力下降到水位开关的触点复位点时,触点动作, 接通脱水电路, 开始脱水, 水位开关凸轮轴的顶端装有水位旋钮,用户可以通过拧动旋钮来设定水位,当凸轮轴转动时,凸轮的a、b、c、d、e、f 五个点分别与杠杆接触,杠杆在不同位置时压力弹簧的压力也不相同,开关闭合点和复位点也不相同,因此形成高、 中、低等不同的水位, 同时水位开关还设置了补进水功能,若开始洗涤后,用户感觉水位不够,可以将旋钮拧到“补进水”位置,就开始补水,手松开后,停止补水。 水位传感器 带有模糊控制的电脑全自动洗衣机多采用水位传感器来控制水位,水位传感器与水位开关的作用相同,但能比 水位开关更加准确地控制水位,一般具有10 档水位或15 档水位, 而水位开关最多只具有3-4 档水位,因此水位 传感器在电脑全自动洗衣机中被越来越广泛采用。水位传感器的结构以及电路原理图如下: 1、 外桶 2、导压管 3、导压管口 4、气室 5、外桶 6、气室嘴 触点 凸轮 用万用表测量水位开关 上图中,橡胶隔膜的作用是密封气室;弹簧的作用是以一定的弹力压在橡胶隔膜上,将压力的非线性变化转变成磁芯的线性位移变...
