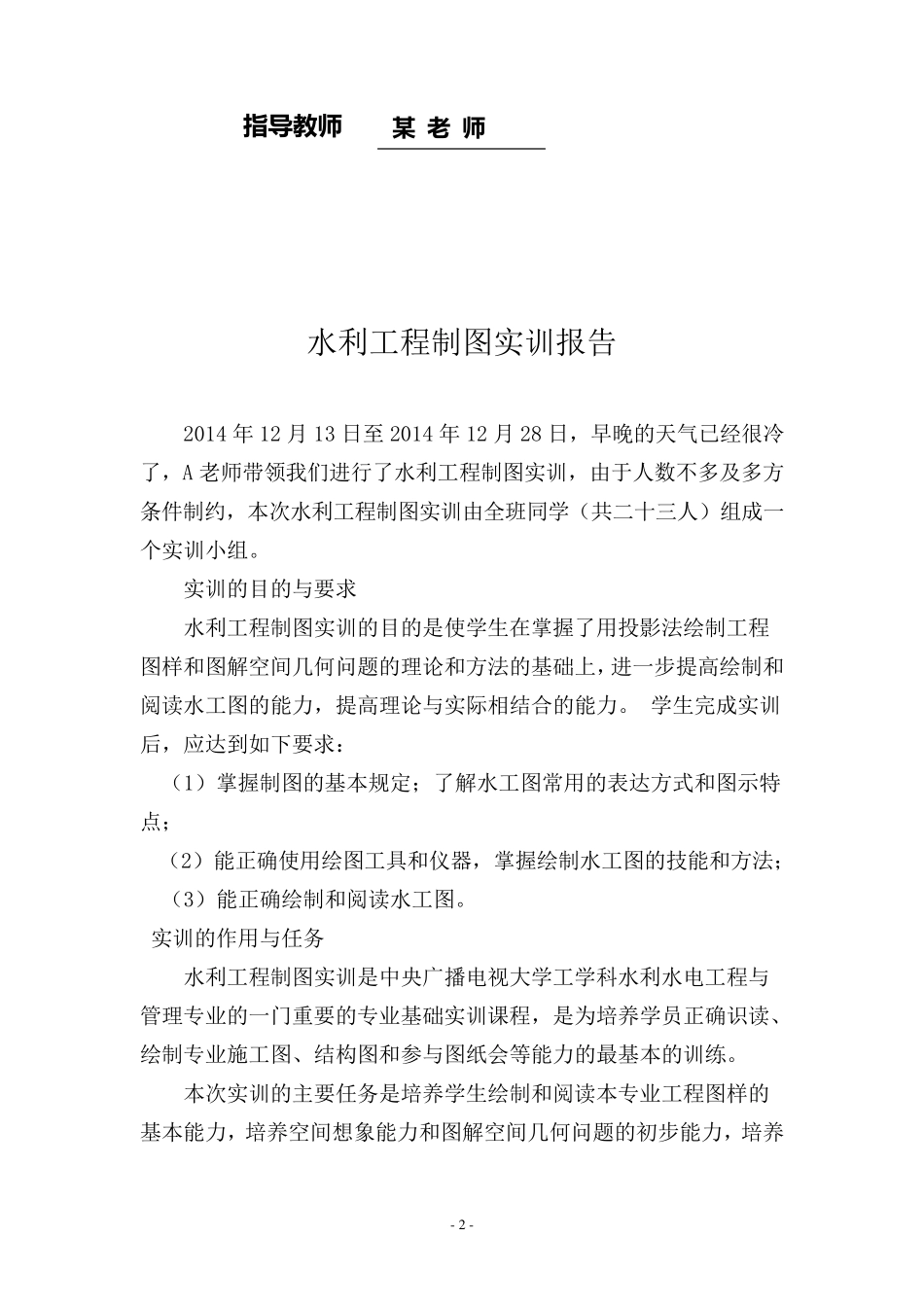

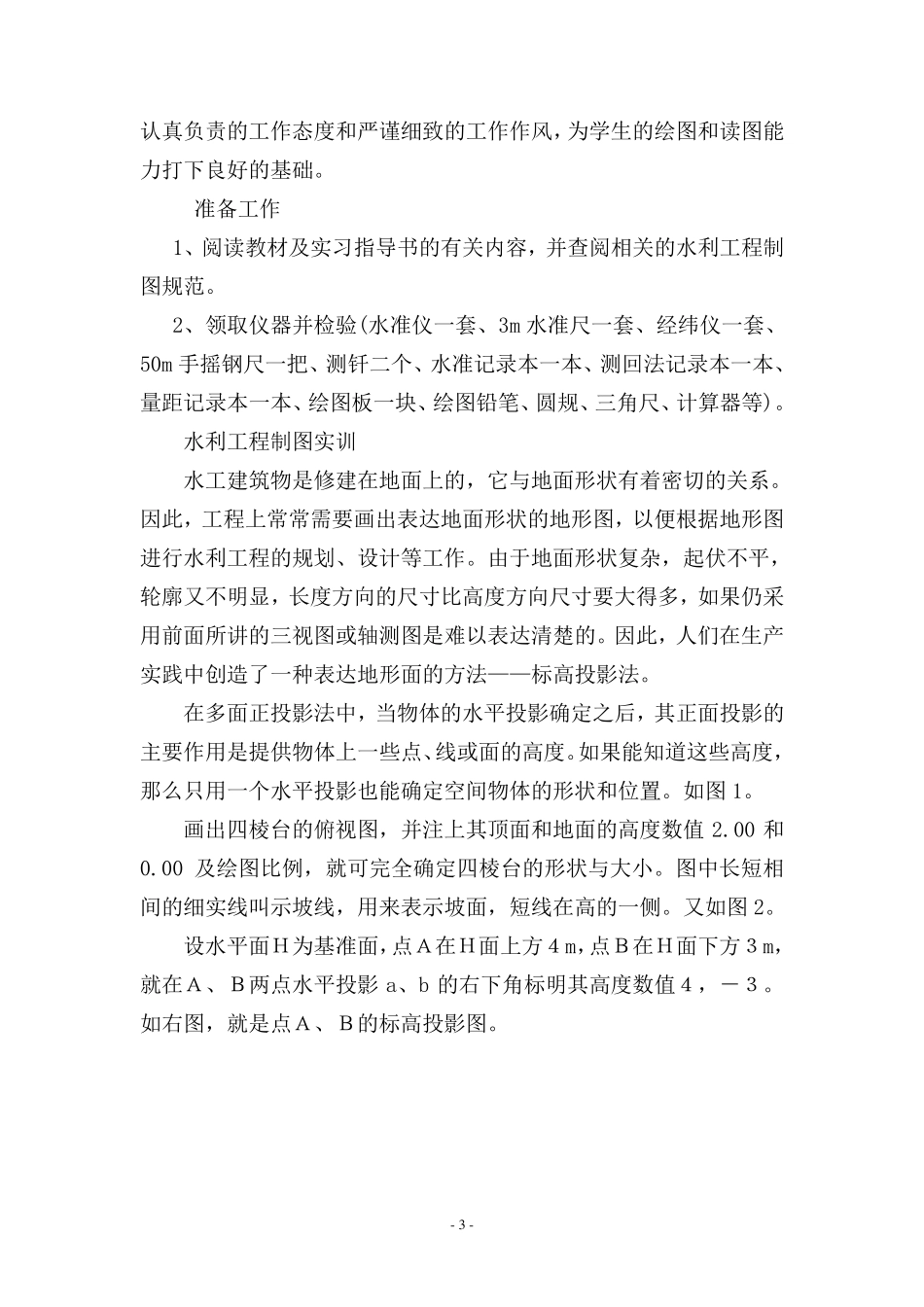

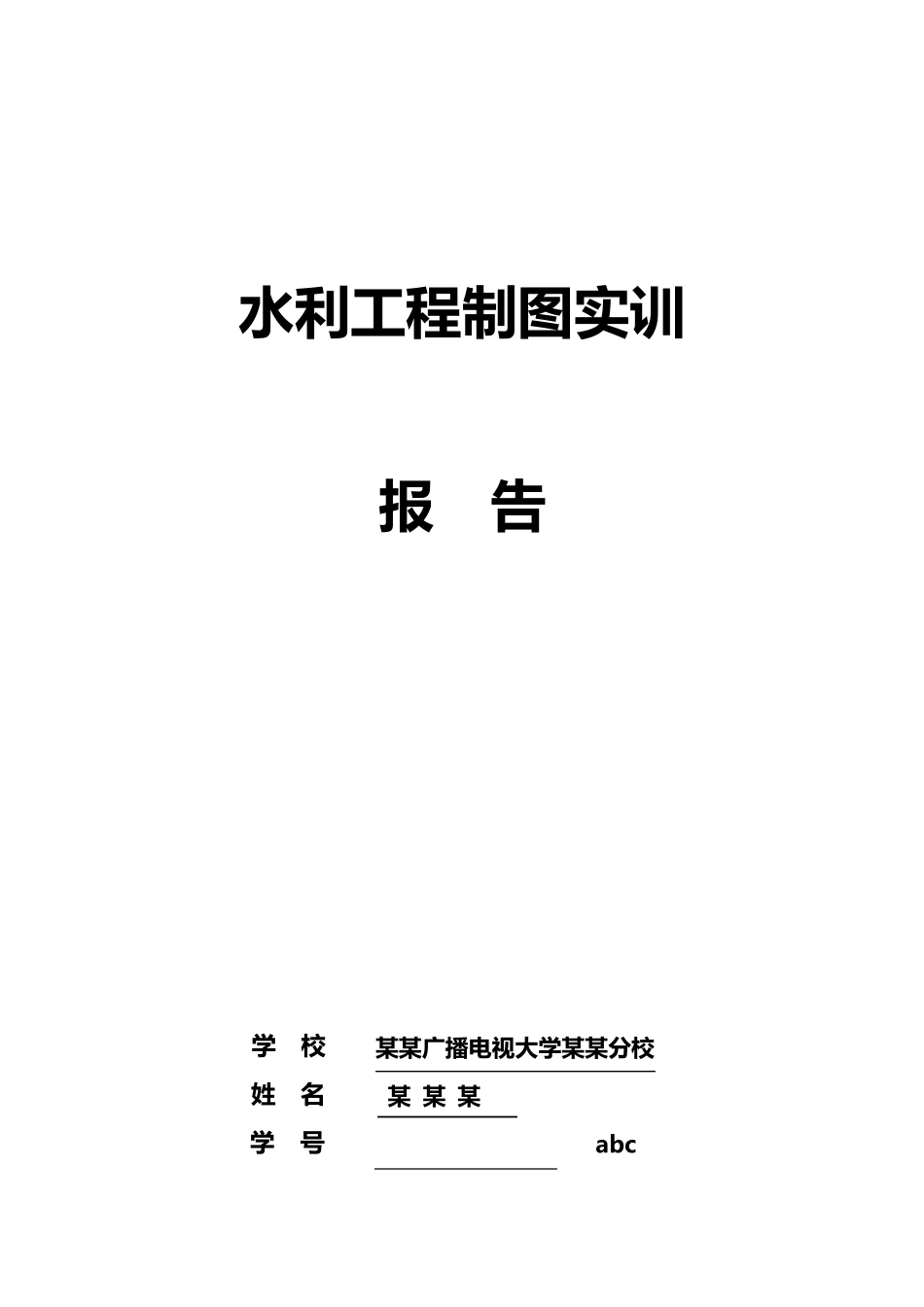

水 利 工 程 制 图 实 训 报 告 学 校 某 某 广 播 电 视 大 学 某 某 分校 姓 名 某 某 某 学 号 *********abc - 2 - 指 导教师 某 老 师 水 利 工 程 制 图 实 训 报 告 2014 年 12 月 13 日 至 2014 年 12 月 28 日 ， 早 晚 的 天 气 已 经 很 冷了 ， A 老 师 带 领 我 们 进 行 了 水 利 工 程 制 图 实 训 ， 由 于 人 数 不 多 及 多 方条 件 制 约 ， 本 次 水 利 工 程 制 图 实 训 由 全 班 同 学 （ 共 二 十 三 人 ） 组 成 一个 实 训 小 组 。 实 训 的 目 的 与 要 求 水 利 工 程 制 图 实 训 的 目 的 是 使 学 生 在 掌 握 了 用 投 影 法 绘 制 工 程图 样 和 图 解 空 间 几 何 问 题 的 理 论 和 方 法 的 基 础 上 ， 进 一 步 提 高 绘 制 和阅 读 水 工 图 的 能 力 ， 提 高 理 论 与 实 际 相 结 合 的 能 力 。 学 生 完 成 实 训后 ， 应 达 到 如 下 要 求 ： （ 1） 掌 握 制 图 的 基 本 规 定 ； 了 解 水 工 图 常 用 的 表 达 方 式 和 图 示 特点 ； （ 2） 能 正 确 使 用 绘 图 工 具 和 仪 器 ， 掌 握 绘 制 水 工 图 的 技 能 和 方 法 ； （ 3） 能 正 确 绘 制 和 阅 读 水 工 图 。 实 训 的 作 用 与 任 务 水 利 工 程 制 图 实 训 是 中央广播电视大学 工 学 科水 利 水 电工 程 与管理 专业的 一 门重要 的 专业基 础 实 训 课程 ， 是 为培养学 员正 确 识读 、绘 制 专业施工 图 、结 构图 和 参与 图 纸会等能 力 的 最基 本 的 训 练。 本 次 实 训 的 主要 任 务 是 培养学 生 绘 制 和 阅 读 本 专业工 程 图 样 的基 本 能 力 ， 培养空 间 想象能 力 和 图 解 空 间 几 何 问 题 的 初步 能 力 ， 培养 - 3 - 认 真 负 责 的 工 作 态 度 和 严 谨 细 致 的 工 作 作 风 ， 为 学 生 的 绘 图 和 读 图 能力 打 下 良 好 的 基 础 。 准 备 工 作 1、 阅 读 教 材 及 实 习 指 导 书 的...
