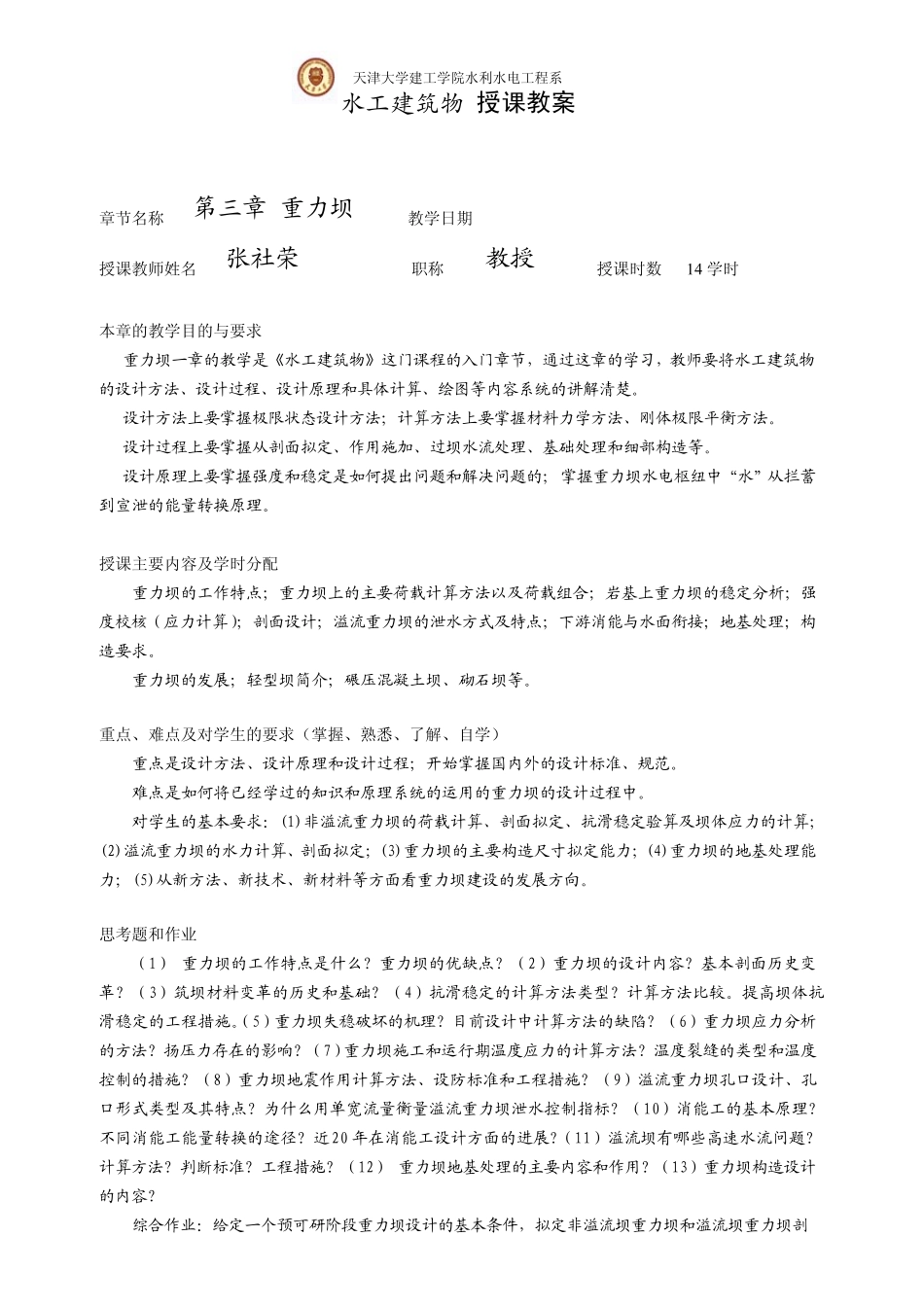

天津大学建工学院水利水电工程系 水 工 建 筑 物 授课教案 章节名称 第三章 重力坝 教学日期 授课教师姓名 张社荣 职称 教授 授课时数 14 学时 本章的教学目的与要求 重力坝一章的教学是《水工建筑物》这门课程的入门章节，通过这章的学习，教师要将水工建筑物的设计方法、设计过程、设计原理和具体计算、绘图等内容系统的讲解清楚。 设计方法上要掌握极限状态设计方法；计算方法上要掌握材料力学方法、刚体极限平衡方法。 设计过程上要掌握从剖面拟定、作用施加、过坝水流处理、基础处理和细部构造等。 设计原理上要掌握强度和稳定是如何提出问题和解决问题的；掌握重力坝水电枢纽中“水”从拦蓄到宣泄的能量转换原理。 授课主要内容及学时分配 重力坝的工作特点；重力坝上的主要荷载计算方法以及荷载组合；岩基上重力坝的稳定分析；强度校核（应力计算）；剖面设计；溢流重力坝的泄水方式及特点；下游消能与水面衔接；地基处理；构造要求。 重力坝的发展；轻型坝简介；碾压混凝土坝、砌石坝等。 重点、难点及对学生的要求（掌握、熟悉、了解、自学） 重点是设计方法、设计原理和设计过程；开始掌握国内外的设计标准、规范 。 难 点是如何将已 经 学过的知 识 和原理系统的运 用的重力坝的设计过程中。 对 学生 的基本 要求： (1)非 溢流重力坝的荷载计算、剖面拟定、抗 滑 稳定验 算及坝体应力的计算；(2)溢流重力坝的水力计算、剖面拟定；(3)重力坝的主要构造尺 寸 拟定能力；(4)重力坝的地基处理能力；(5)从新 方法、新 技 术 、新 材料等方面看 重力坝建设的发展方向 。 思考题和作业 （1） 重力坝的工作特点是什 么 ？ 重力坝的优 缺 点？ （2）重力坝的设计内容？ 基本 剖面历 史 变革 ？ （3）筑坝材料变 革 的历 史 和基础？ （4）抗 滑 稳定的计算方法类 型？ 计算方法比 较 。提高 坝体抗滑 稳定的工程措 施。（5）重力坝失 稳破 坏 的机 理？ 目 前 设计中计算方法的缺 陷 ？ （6）重力坝应力分析的方法？ 扬 压力存 在 的影 响 ？ （7）重力坝施工和运 行 期 温 度应力的计算方法？ 温 度裂 缝 的类 型和温 度控 制 的措 施？ （8）重力坝地震 作用计算方法、设防 标准和工程措 施？ （9）溢流重力坝孔 口 设计、孔口 形 式类 型及其 特点？ 为 什 么 用单 宽 流量衡量溢流重力坝泄水控 制 指...
