水工施工图设计说明

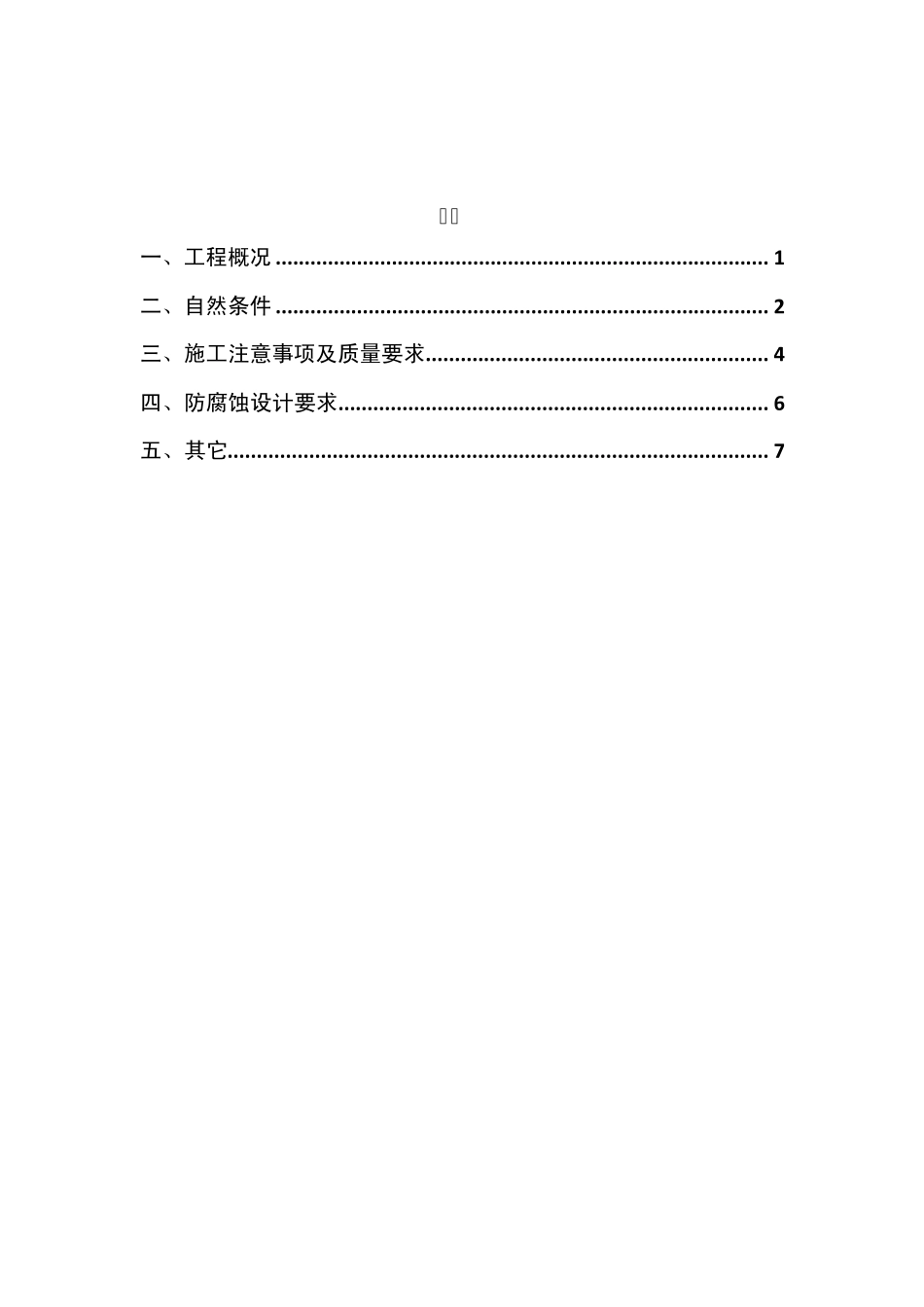

启东道达重工有限公司舾装码头工程 水工施工图设计说明 目录 一、工程概况 ..................................................................................... 1 二、自然条件 ..................................................................................... 2 三、施工注意事项及质量要求 ........................................................... 4 四、防腐蚀设计要求 .......................................................................... 6 五、其它............................................................................................. 7 启东道达重工有限公司舾装码头工程 水工施工图设计说明 1 启东道达重工有限公司舾装码头工程 水工施工图设计说明 一、工程概况 1.工程内容 本工程包括2 座舾装码头和1 座引桥，拟采用分期实施的方式施工。先行施工内线码头（1#码头）和驳岸至内线码头的引桥，外线码头（2#码头）和外侧引桥将根据业主的安排组织实施。 根据厂区布置和地形特点，舾装码头布置在厂区海侧的西端。舾装码头采用倒“F”型布置，引桥布置在码头西侧，外线码头（2#码头）和内线码头（1#码头）均采用双侧靠船，码头东端距离2#船坞坞口西侧边线延长线约60m。 2#码头长520m，宽25m，码头面高程为5.00m，外侧（2-2#舾装泊位）为30 万吨级，前沿泥面设计高程为-11.00m，内侧（2-1#舾装泊位）为10 万吨级，前沿泥面设计高程为-9.50m。 1#码头长475m，宽20m， 码头东端35m 处设一座系缆墩，码头与系缆墩之间设一座宽2m 的人行便桥。码头面高程为5.00m，外侧 （ 1-2#舾装泊位）和内侧（1-1#舾装泊位）均为10 万吨级，前沿泥面设计高程均为-9.50m。 1#码头与2#码头之间引桥为前引桥，长225m，宽10m。 1#码头与厂区江侧边线之间引桥为后引桥，长230m，宽10m。 根据现有2008 年 4 月水域地形测量资料，舾装码头停泊水域区均需挖泥浚深，挖方约123 万方。 本工程高程系统采用85 国家高程，码头面标高为5.00m ，引桥面标高5.00m ，与大堤交接处放坡至4.85m 。 启东道达重工有限公司舾装码头工程 水工施工图设计说明 2 工程范围内设有系船柱、橡胶护舷和供水、供电、动力等设施。 分期实施拟先施工至引桥19 号排架（包括相应的防护桩），具体要求由业主确定。 2.设计荷载 （1）码头部分 ①.均布荷载：20kN/m2。 ②. 50t门机：轨距 10...
