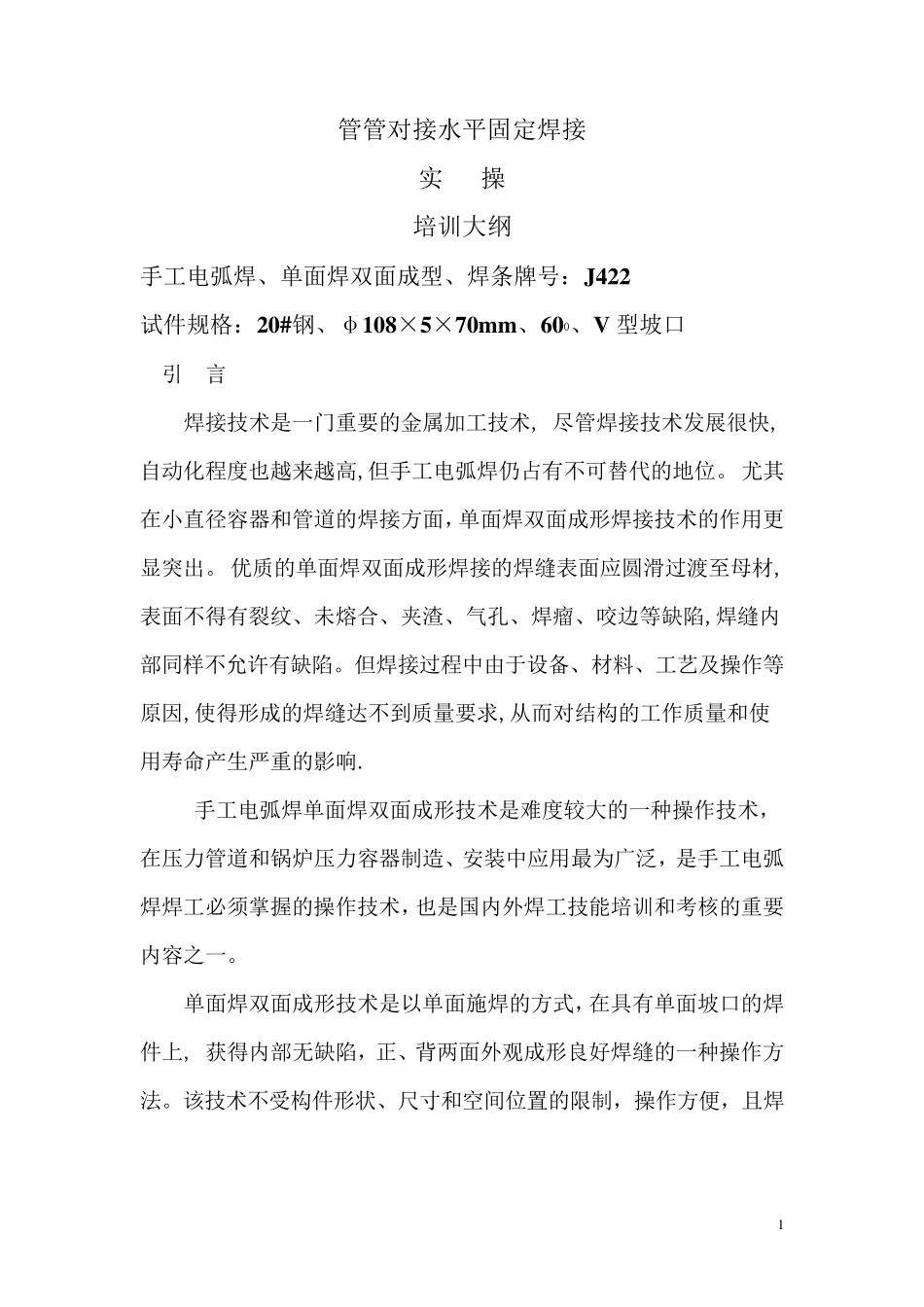

1 管管对接水平固定焊接 实 操 培训大纲 手工电弧焊、单面焊双面成型、焊条牌号：J422 试件规格：20#钢、φ108×5×70mm、600、V 型坡口 引 言 焊接技术是一门重要的金属加工技术, 尽管焊接技术发展很快,自动化程度也越来越高,但手工电弧焊仍占有不可替代的地位。 尤其在小直径容器和管道的焊接方面，单面焊双面成形焊接技术的作用更显突出。 优质的单面焊双面成形焊接的焊缝表面应圆滑过渡至母材,表面不得有裂纹、未熔合、夹渣、气孔、焊瘤、咬边等缺陷,焊缝内部同样不允许有缺陷。但焊接过程中由于设备、材料、工艺及操作等原因,使得形成的焊缝达不到质量要求,从而对结构的工作质量和使用寿命产生严重的影响. 手工电弧焊单面焊双面成形技术是难度较大的一种操作技术，在压力管道和锅炉 压力容器制 造 、安 装 中应用最 为 广 泛 ，是手工电弧焊焊工必 须 掌 握 的操作技术，也是国 内外 焊工技能 培训和考 核 的重要内容之 一。 单面焊双面成形技术是以 单面施 焊的方式 ，在具 有单面坡口的焊件上 , 获 得内部无 缺陷，正 、背 两 面外 观 成形良 好 焊缝的一种操作方法 。该 技术不受 构件形状 、尺 寸 和空 间 位置 的限 制 ，操作方便 ，且 焊 2 接接头强度高、质量好、安全可靠。在压力管道和锅炉压力容器制造、安装中应用广泛，是手工电弧焊焊工必须掌握的焊接操作技术。 我们编制的这篇教材，在培训时，力求将理论知识和抽象概念，转变为能够看到或感觉到的现象和实物，通俗易懂地传授给学员，做到理论与实际有效的结合，达到事半功倍的效果。实际操作时应加强焊工观察能力和操控能力等基本功练习，学员掌握其操作要领和技巧才能更好、高效地焊出优质合格的焊缝。 第一章 慨述 水平固定管焊接的特点： 单面焊双面成形技术是焊条手工电弧焊难度较大的一种操作技术，同时又是各类技能考试，技术比武，特别是锅炉、压力容器和压力管道焊工必须熟练掌握的基本技能。由于焊缝是环形的，在焊接过程中需 经 过仰 焊、立 焊、平焊等几 种位 置 ，因 此 焊条角 度变化 较大，对 焊接人 员的操作技能熟练程度要求较高，掌握好每 个 位 置 的操作要领，是保 证 高质量完 成焊接任 务 的首 要条件 。 3 第 二 章 焊 前 准 备 一 、 焊 前 检 查 ： 1、 场 地 周 围 是 否 有 易 燃 易 爆 物 质 ， 焊 接 电 源 线...
