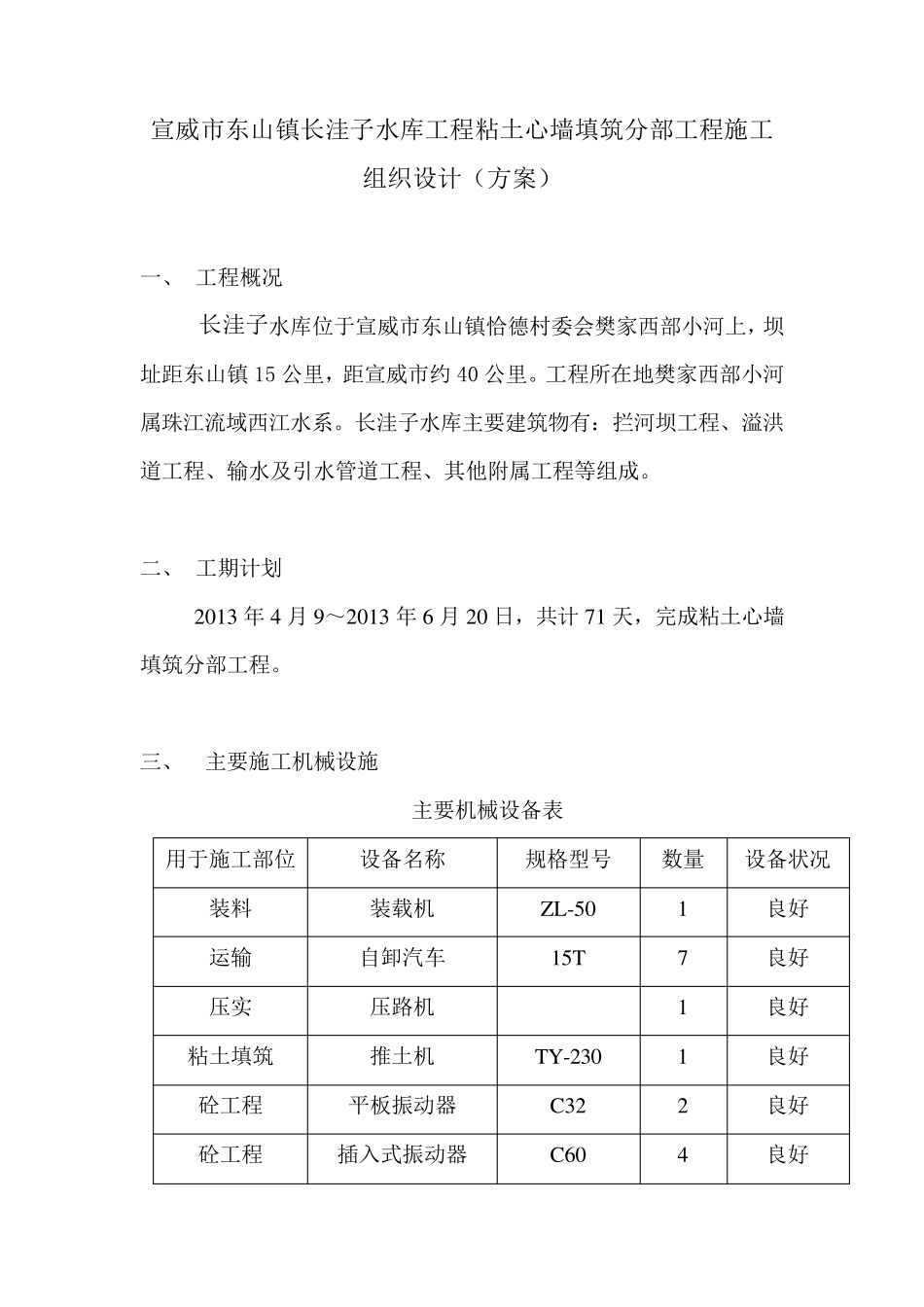

宣威市东山镇长洼子水库工程粘土心墙填筑分部工程施工组织设计（方案） 一、 工程概况 长洼子水库位于宣威市东山镇恰德村委会樊家西部小河上，坝址距东山镇15 公里，距宣威市约 40 公里。工程所在地樊家西部小河属珠江流域西江水系。长洼子水库主要建筑物有：拦河坝工程、溢洪道工程、输水及引水管道工程、其他附属工程等组成。 二、 工期计划 2013 年 4 月 9～2013 年 6 月 20 日，共计71 天，完成粘土心墙填筑分部工程。 三、 主要施工机械设施 主要机械设备表 用于施工部位 设备名称 规格型号 数量 设备状况 装料 装载机 ZL-50 1 良好 运输 自卸汽车 15T 7 良好 压实 压路机 1 良好 粘土填筑 推土机 TY-230 1 良好 砼工程 平板振动器 C32 2 良好 砼工程 插入式振动器 C60 4 良好 砼工程 模板 钢模 200m 2 良好 砼工程 砼拌合机 JS500 2 良好 四、施工工艺流程 一）C20 砼盖板 1、基础面处理 1）基础开挖时预留20cm 保护层，待混凝土浇筑前进行挖除并整平。 2）在基础面上浇筑混凝土前，清理基础面上的乱石及杂物，以符合设计要求。 2、模板工程 根据本工程的施工特点采用钢模板，施工过程中严格按施工规范施工、控制。 1）模板施工方法及质量要求 ①施工准备 由于模板对砼质量有直接影响，所以立模前要对模板进行挑选，然后按使用部位分类编号，妥善保管。模板表面应光洁平整，自身应无变形。 模板使用前（新模板除外），对模板均要进行整修、脱模处理（涂刷脱模剂）。 将立模所需工具（如线锤、扳手、等）及材料（如模板、围柃、散木板、铅丝等）准备齐全。 安装前要按设计图纸测量放样，然后由施工技术人员详细向作 业人员进行施工技术交 底 ，让 作 业 人员了 解 如何 按照 测量放样单 立模，并清楚 立模所要求达 到 的精 度 。 ②散装模板安装 模板安装是一项重要的工作，安装时必须按照设计图纸要求尺寸进行，保证建筑物各部位尺寸准确无误，。立模时，用竖向围柃紧贴模板，用铅丝将模板和围柃绑扎牢固或用蝴蝶卡加固，设置支撑将模板架立起来，之后再进行正常模板安装。立模的误差须在允许范围内，且模板上口边沿线须在一条平顺线上。 加固模板的拉杆，应设置在纵横围柃相交处，确保拉杆起到有效加固作用，且拉杆布设要求尽量整齐，竖直及水平方向上力求同排或同列在一条直线上。拉杆应拉在预埋地锚上，拉杆与地面夹角宜控制在 4...
