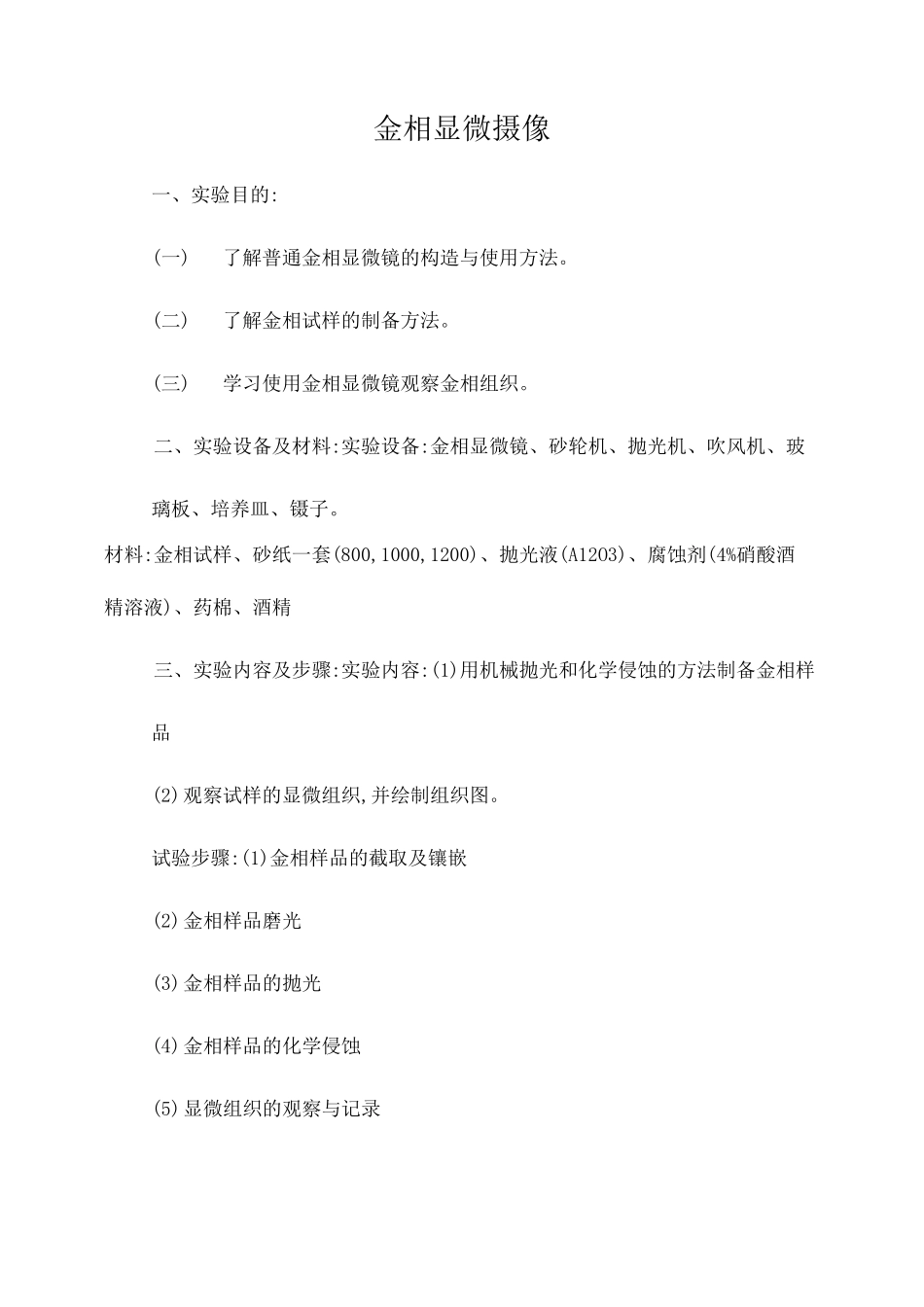

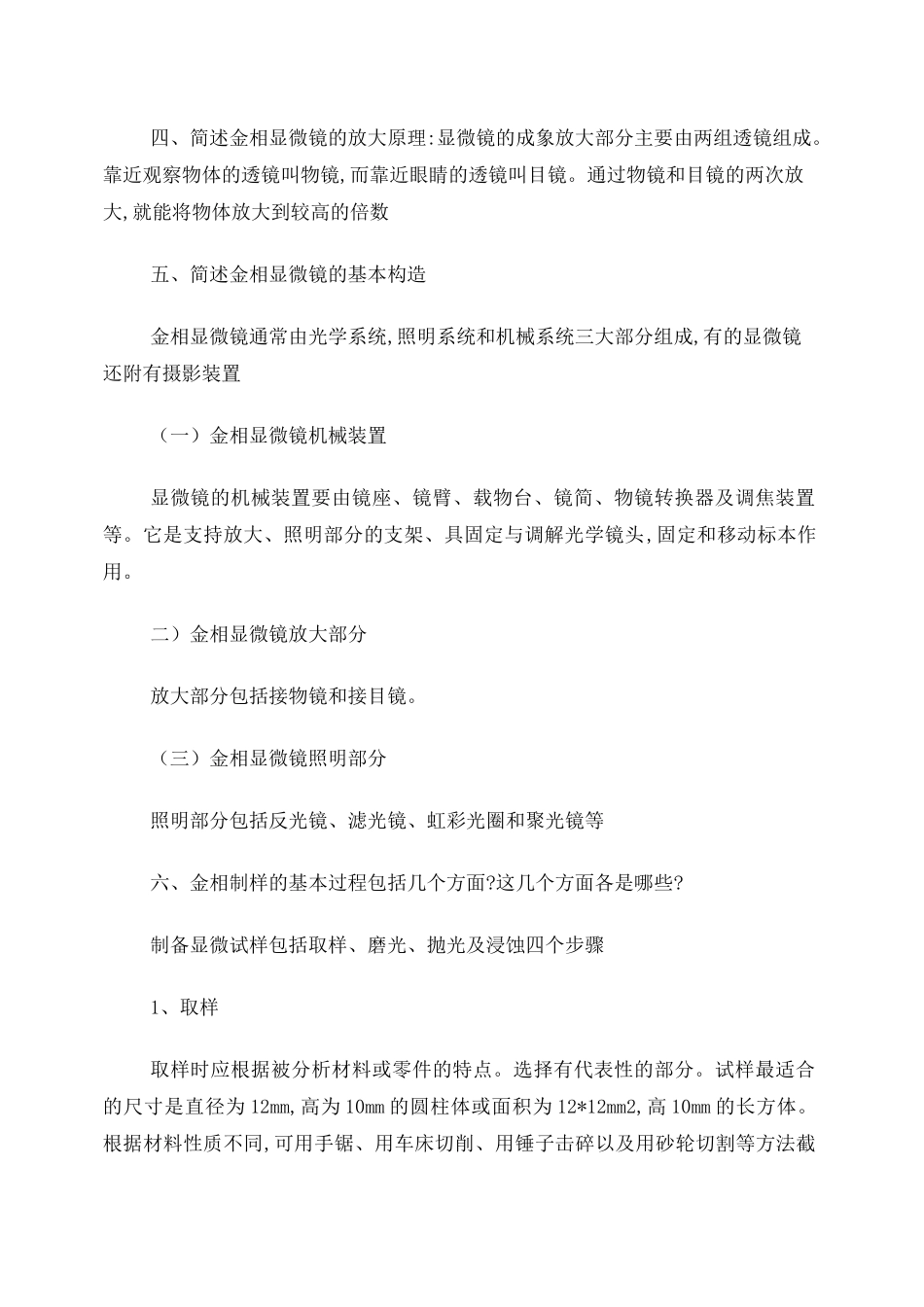

金相显微摄像一、实验目的:(一)了解普通金相显微镜的构造与使用方法。(二)了解金相试样的制备方法。(三)学习使用金相显微镜观察金相组织。二、实验设备及材料:实验设备:金相显微镜、砂轮机、抛光机、吹风机、玻璃板、培养皿、镊子。材料:金相试样、砂纸一套(800,1000,1200)、抛光液(A12O3)、腐蚀剂(4%硝酸酒精溶液)、药棉、酒精三、实验内容及步骤:实验内容:(1)用机械抛光和化学侵蚀的方法制备金相样品(2)观察试样的显微组织,并绘制组织图。试验步骤:(1)金相样品的截取及镶嵌(2)金相样品磨光(3)金相样品的抛光(4)金相样品的化学侵蚀(5)显微组织的观察与记录四、简述金相显微镜的放大原理:显微镜的成象放大部分主要由两组透镜组成。靠近观察物体的透镜叫物镜,而靠近眼睛的透镜叫目镜。通过物镜和目镜的两次放大,就能将物体放大到较高的倍数五、简述金相显微镜的基本构造金相显微镜通常由光学系统,照明系统和机械系统三大部分组成,有的显微镜还附有摄影装置（一）金相显微镜机械装置显微镜的机械装置要由镜座、镜臂、载物台、镜简、物镜转换器及调焦装置等。它是支持放大、照明部分的支架、具固定与调解光学镜头,固定和移动标本作用。二）金相显微镜放大部分放大部分包括接物镜和接目镜。（三）金相显微镜照明部分照明部分包括反光镜、滤光镜、虹彩光圈和聚光镜等六、金相制样的基本过程包括几个方面?这几个方面各是哪些?制备显微试样包括取样、磨光、抛光及浸蚀四个步骤1、取样取样时应根据被分析材料或零件的特点。选择有代表性的部分。试样最适合的尺寸是直径为 12mm,高为 10mm 的圆柱体或面积为 12*12mm2,高 10mm 的长方体。根据材料性质不同,可用手锯、用车床切削、用锤子击碎以及用砂轮切割等方法截取试样。在取样过程中应注意防止试样受热组织发生变化。取得试样后,应将试样表面制成平面,同时边缘要倒成圆角(如分析化学热处理表面组织时则不能倒角)。2、磨光试样抹平后,须用清水冲洗干净并擦干,然后进行磨光,磨光可用手工或机械两种方法。(1)手工磨光手工磨光是在不同号数的金相砂纸上进行。砂纸型号有800,1000,1200。800 砂纸最粗,1200 砂纸最细。磨光时所用砂纸从粗到细顺序进行,磨削压力不宜过大,用力要均匀且在同一个方向进行磨光。在一张砂纸上磨好后,应将试样冲洗干净,然后将试样转 90°换细一号的砂纸再磨。这样,又粗到细依次磨削,磨好后将试样洗净,然后在抛光机上抛光。(2)机械磨光一般是在预磨机上进行,即把砂纸用水玻璃粘...
