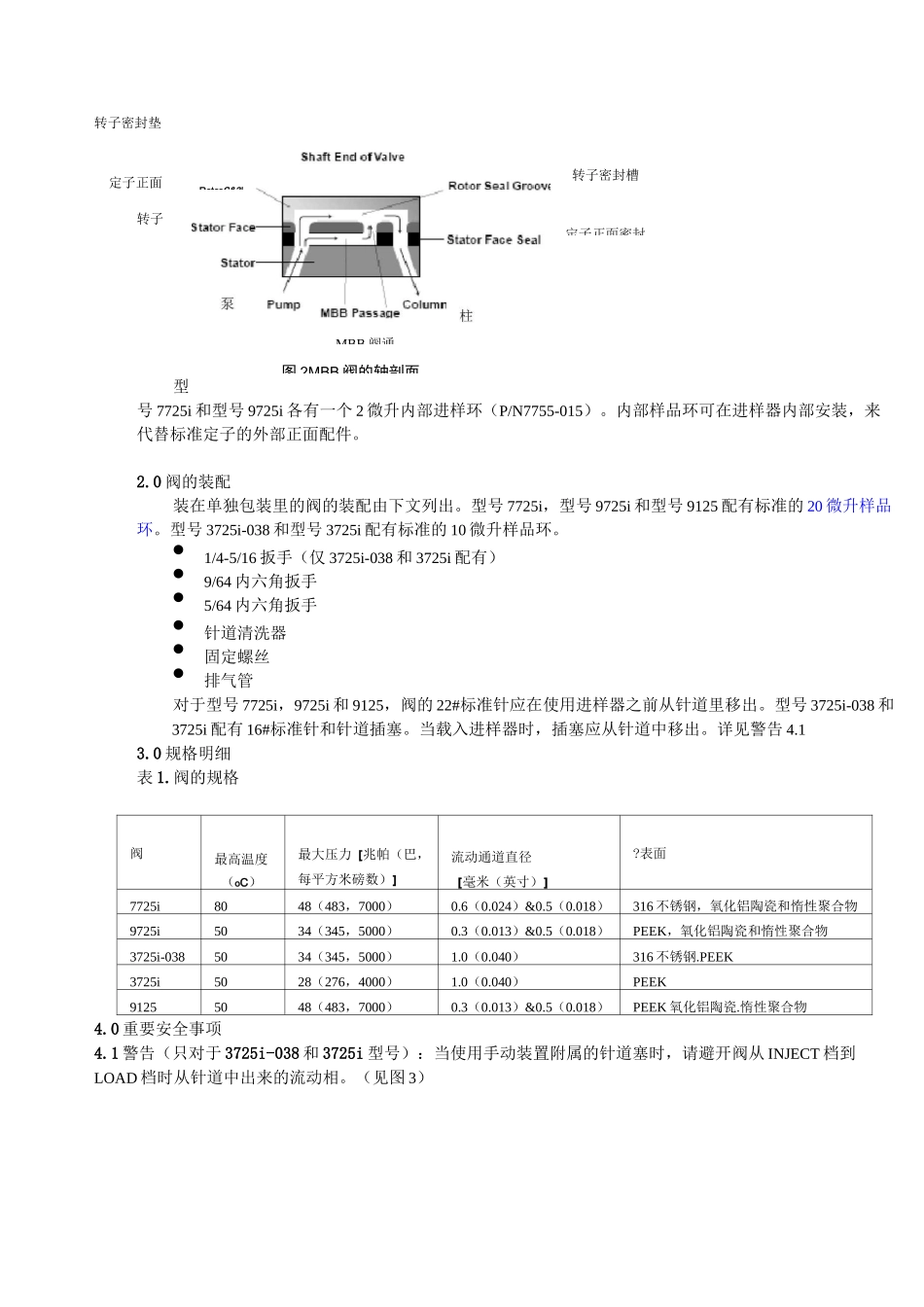

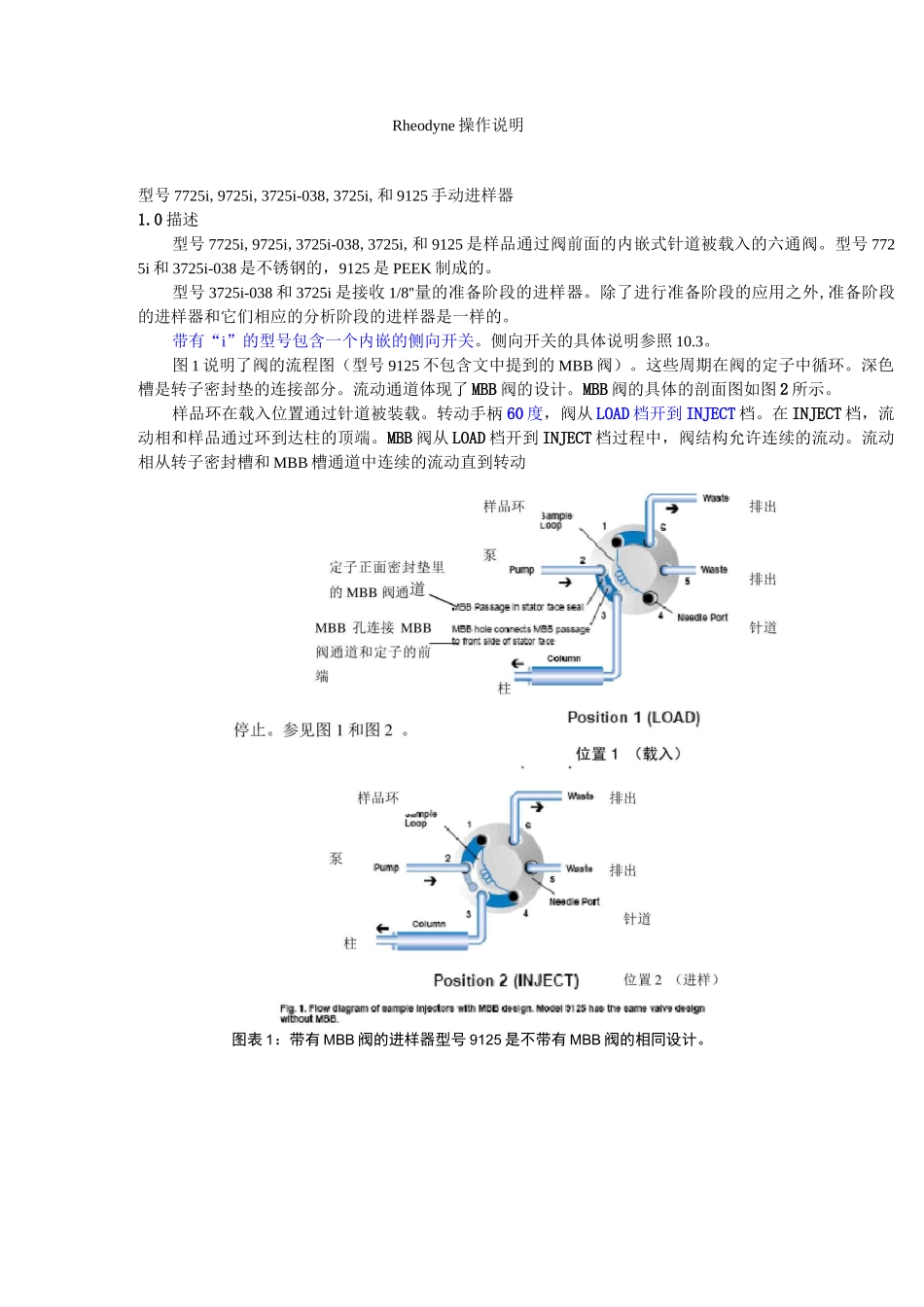

Rheodyne 操作说明型号 7725i,9725i,3725i-038,3725i,和 9125 手动进样器1.0 描述型号 7725i,9725i,3725i-038,3725i,和 9125 是样品通过阀前面的内嵌式针道被载入的六通阀。型号 7725i 和 3725i-038 是不锈钢的,9125 是 PEEK 制成的。型号 3725i-038 和 3725i 是接收 1/8''量的准备阶段的进样器。除了进行准备阶段的应用之外,准备阶段的进样器和它们相应的分析阶段的进样器是一样的。带有“i”的型号包含一个内嵌的侧向开关。侧向开关的具体说明参照 10.3。图 1 说明了阀的流程图(型号 9125 不包含文中提到的 MBB 阀)。这些周期在阀的定子中循环。深色槽是转子密封垫的连接部分。流动通道体现了 MBB 阀的设计。MBB 阀的具体的剖面图如图 2 所示。样品环在载入位置通过针道被装载。转动手柄 60 度,阀从 LOAD 档开到 INJECT 档。在 INJECT 档,流动相和样品通过环到达柱的顶端。MBB 阀从 LOAD 档开到 INJECT 档过程中,阀结构允许连续的流动。流动相从转子密封槽和 MBB 槽通道中连续的流动直到转动图表 1:带有 MBB 阀的进样器型号 9125 是不带有 MBB 阀的相同设计。转子密封垫定子正面转子型号 7725i 和型号 9725i 各有一个 2 微升内部进样环(P/N7755-015)。内部样品环可在进样器内部安装,来代替标准定子的外部正面配件。2.0 阀的装配装在单独包装里的阀的装配由下文列出。型号 7725i,型号 9725i 和型号 9125 配有标准的 20 微升样品环。型号 3725i-038 和型号 3725i 配有标准的 10 微升样品环。•1/4-5/16 扳手(仅 3725i-038 和 3725i 配有)•9/64 内六角扳手•5/64 内六角扳手•针道清洗器•固定螺丝•排气管对于型号 7725i,9725i 和 9125,阀的 22#标准针应在使用进样器之前从针道里移出。型号 3725i-038 和3725i 配有 16#标准针和针道插塞。当载入进样器时,插塞应从针道中移出。详见警告 4.13.0 规格明细表 1.阀的规格阀最高温度(oC)最大压力[兆帕(巴,每平方米磅数)]流动通道直径[毫米(英寸)]?表面7725i8048(483,7000)0.6(0.024)&0.5(0.018)316 不锈钢,氧化铝陶瓷和惰性聚合物9725i5034(345,5000)0.3(0.013)&0.5(0.018)PEEK,氧化铝陶瓷和惰性聚合物3725i-0385034(345,5000)1.0(0.040)316 不锈钢.PEEK3725i5028(276,4000)1.0(0.040)PEEK91255048(483,7000)0.3(0.013)&0.5(0.018)PEEK ...
