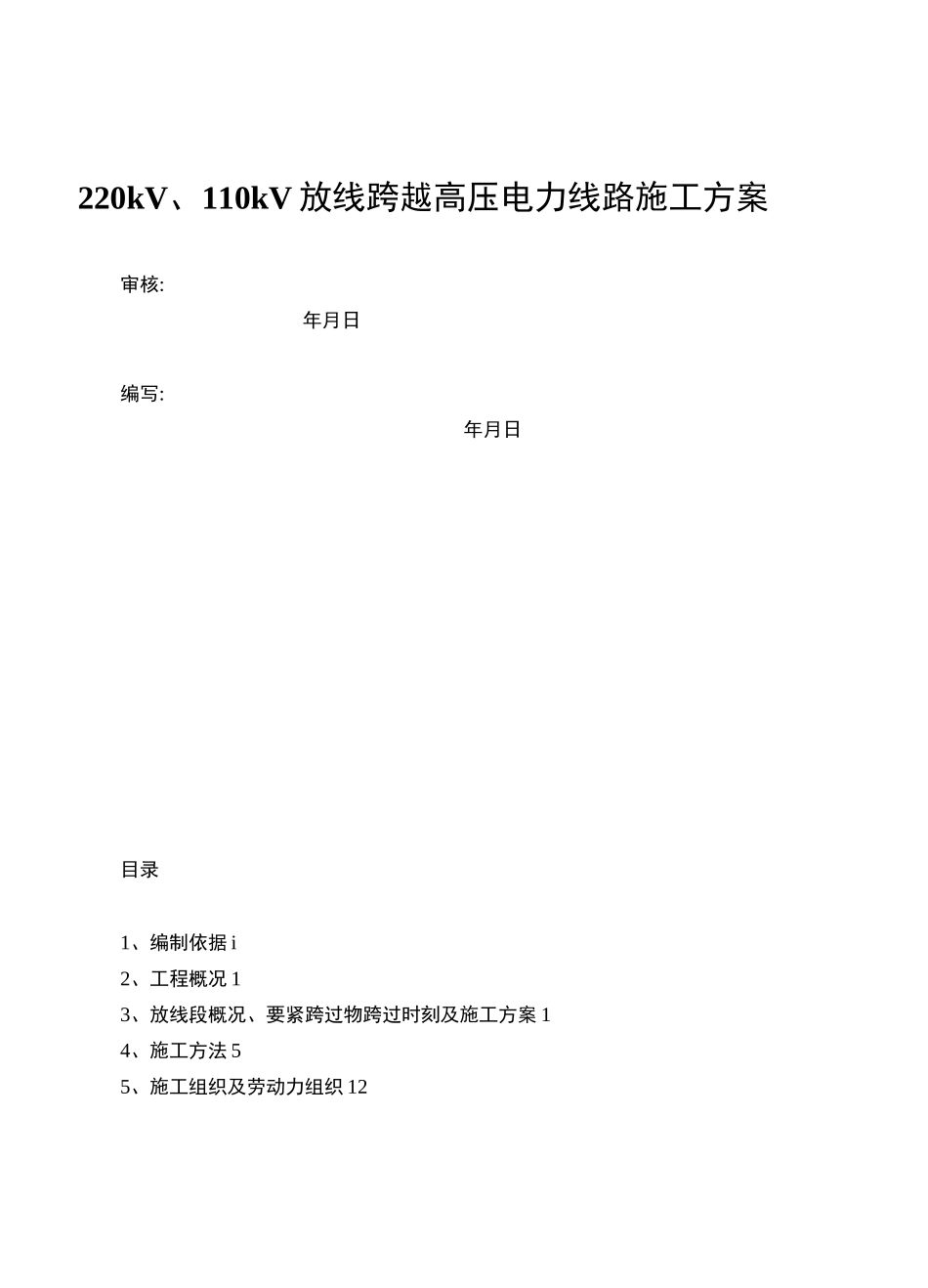

220kV、110kV放线跨越高压电力线路施工方案

220kV、110kV 放线跨越高压电力线路施工方案审核:年月日编写:年月日目录1、编制依据 i2、工程概况 13、放线段概况、要紧跨过物跨过时刻及施工方案 14、施工方法 55、施工组织及劳动力组织 126、安全措施 127、停电安排 151、编制依据1.1《电力建设安全工作规程（架空电力线路部分）》DL5009.2-2004。1.2《跨过电力线路架线施工规程》DL/T5106-1999；1.3 中南电力设计院电气施工图、设计总讲明书；1.4 现场调查及我公司以往工程停电、带电跨过施工体会。2、工程概况2.1 电压等级：交流 500kV；2.2 回路数:双回路四分裂；2.3 线路长度：31.287 公里2.4工程简介2.4.1 康定〜崇州 500kv 线路工程一标段起于康定大杠的 500kv 变电站,经康定姑咱镇的大杠村，泸定县烹坝乡的黄草坪村、固包村、喇叭村、沙湾村、烹坝村。泸桥镇的咱里村、山咱村、海子村、环环村。田坝乡的甘草村,下田村,再回到泸桥镇的瓦窖村和挖角村与冷碛镇的甘谷地 N1068（二标段 N2001）相连。全线共有耐张塔 33 基，直路塔 33 基（其中直路转角塔一基）。所有塔位全部为同塔双回架设，导线为 4XLGJ-630/45,安全因数为 2.5。架空地线为两种，大杠变出线 15km 采纳 LBGJ-120-40AC 铝包钢绞线。其余段为 LBGJ-80-20AC 钢绞线。安全因数为 4.0,安装线路前进方向的右侧。另一根；架空地线为 24 芯OPGW 复合光缆。安装在线路前进方向的左侧。本标段全部为 10mm 冰区考虑。全长为 31.287KM.。2.4.2 交通情形：线路塔位要紧沿大渡河左侧由北向南走向,线路要紧从甘谷地到瓦斯沟以 318 国道线为主，中间有 24 次条机耕道进山。经测定机耕道一样上山到大点下车点都有 5~7 公里山路。而且路面狭窄，山路坎坷。2.4.3 自然环境情形：地势要紧是以高山为主，由于山势陡峭，其垂直相对高差一样为三百米有的甚至可达上千米，由于地质结构要紧以黄褐土和黄棕壤夹石为主，夹石要紧以花岗石，长石为主。其土层较厚，地表植当跨过 220kV 小冷线路（N04#-N05#）。跨过处 220kVN1006_1-N1小冷线路宽度 11 米，地线宽N1006_l 塔塔型为 SZ623-48,N7 塔塔型为1006_1-N1007 档距 831m，悬点髙差 39.8m，跨过 221 塔 34.6m。N1006-1 线路导线 220kv 小雅线地线距离为 13m，地线-1 基面髙差 15m。该档跨过架以 220kV 线路地线对地躲影小线点，该跨过架应搭成髙 26 米，内空宽 19 米，长 34 米（按照实际地势进行搭设跨过架）N1006_1-...
