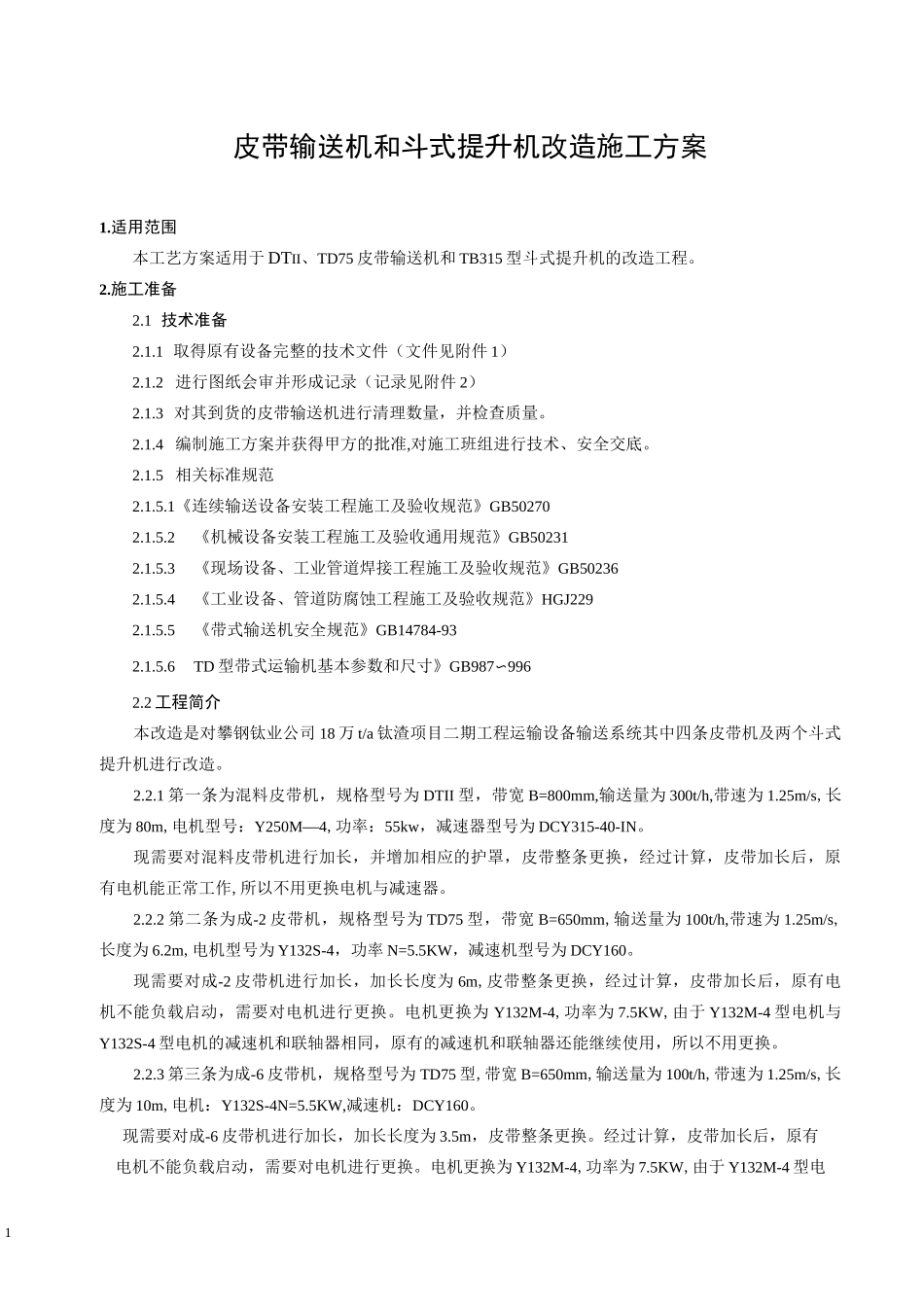

1皮带输送机和斗式提升机改造施工方案1.适用范围本工艺方案适用于 DTII、TD75 皮带输送机和 TB315 型斗式提升机的改造工程。2.施工准备2.1 技术准备2.1.1 取得原有设备完整的技术文件（文件见附件 1）2.1.2 进行图纸会审并形成记录（记录见附件 2）2.1.3 对其到货的皮带输送机进行清理数量，并检查质量。2.1.4 编制施工方案并获得甲方的批准,对施工班组进行技术、安全交底。2.1.5 相关标准规范2.1.5.1《连续输送设备安装工程施工及验收规范》GB502702.1.5.2《机械设备安装工程施工及验收通用规范》GB502312.1.5.3《现场设备、工业管道焊接工程施工及验收规范》GB502362.1.5.4《工业设备、管道防腐蚀工程施工及验收规范》HGJ2292.1.5.5《带式输送机安全规范》GB14784-932.1.5.6TD 型带式运输机基本参数和尺寸》GB987〜9962.2 工程简介本改造是对攀钢钛业公司 18 万 t/a 钛渣项目二期工程运输设备输送系统其中四条皮带机及两个斗式提升机进行改造。2.2.1 第一条为混料皮带机，规格型号为 DTII 型，带宽 B=800mm,输送量为 300t/h,带速为 1.25m/s,长度为 80m,电机型号：Y250M—4,功率：55kw，减速器型号为 DCY315-40-IN。现需要对混料皮带机进行加长，并增加相应的护罩，皮带整条更换，经过计算，皮带加长后，原有电机能正常工作,所以不用更换电机与减速器。2.2.2 第二条为成-2 皮带机，规格型号为 TD75 型，带宽 B=650mm,输送量为 100t/h,带速为 1.25m/s,长度为 6.2m,电机型号为 Y132S-4，功率 N=5.5KW，减速机型号为 DCY160。现需要对成-2 皮带机进行加长，加长长度为 6m,皮带整条更换，经过计算，皮带加长后，原有电机不能负载启动，需要对电机进行更换。电机更换为 Y132M-4,功率为 7.5KW,由于 Y132M-4 型电机与Y132S-4 型电机的减速机和联轴器相同，原有的减速机和联轴器还能继续使用，所以不用更换。2.2.3 第三条为成-6 皮带机，规格型号为 TD75 型,带宽 B=650mm,输送量为 100t/h,带速为 1.25m/s,长度为 10m,电机：Y132S-4N=5.5KW,减速机：DCY160。现需要对成-6 皮带机进行加长，加长长度为 3.5m，皮带整条更换。经过计算，皮带加长后，原有电机不能负载启动，需要对电机进行更换。电机更换为 Y132M-4,功率为 7.5KW,由于 Y132M-4 型电2机与 Y132S-4 型电机的减速机和联轴器相同，原有的减速机和联轴器还能继续使用，所以不用更换。2.2.4 第四条为上料皮带机 2,规格型号为 TD75 ...
