水泥厂DCS系统操作说明

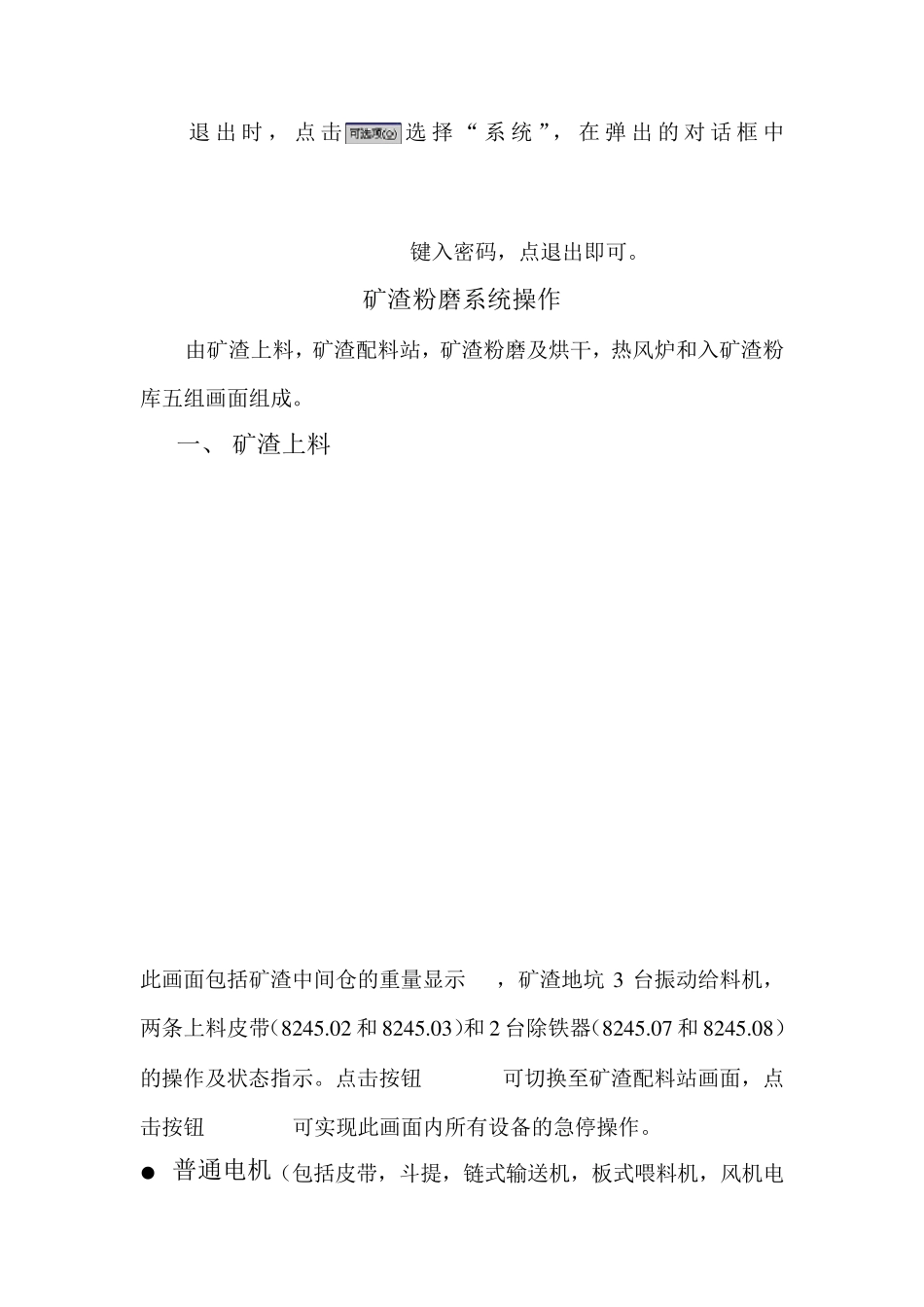

水泥厂DCS系统操作说明_第1页
1/16

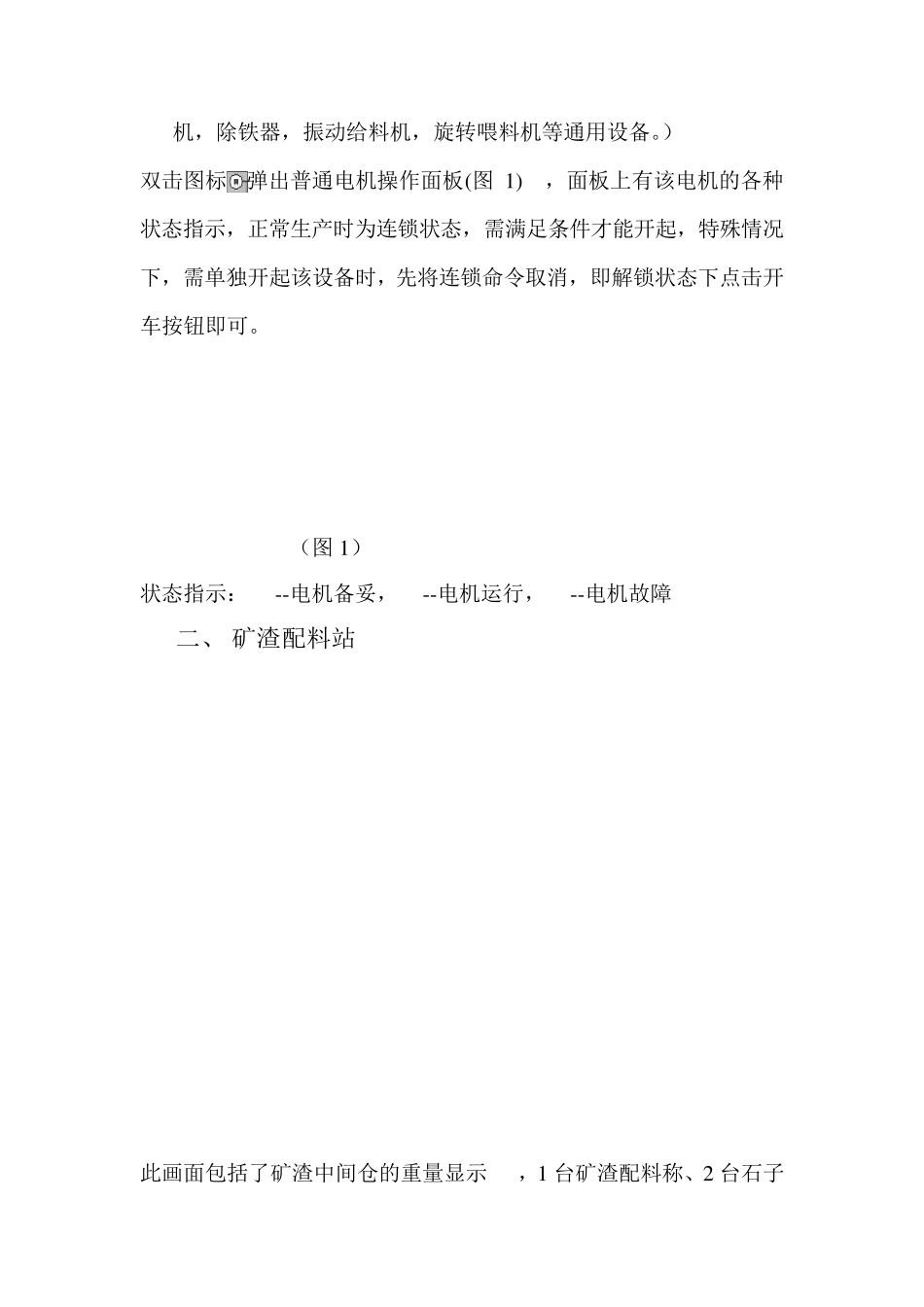

水泥厂DCS系统操作说明_第2页
2/16
水泥厂DCS系统操作说明_第3页
3/16
水泥厂DCS系统操作概述 水泥厂DCS系统采用FREELANCE 2000编程软件,由四台DELL微机组成,包括一台工程师站和三台操作员站。工程师站安装DigiTool 6.1 软件和DigiVis 6.1 软件,实现系统的组态及编程,也可做操作员站使用。操作员站安装DigiVis 6.1 软件,分别实现对矿渣粉磨生产线、熟料粉磨生产线以及搅拌包装的操作控制。在生产过程中的操作控制四台微机是通用的。 开机说明 计算机启动后,自动进入 DigiVis 6.1 软件系统,鼠标左键单击即可进入相对应画面。 退出时,点击选择“ 系 统 ”,在 弹 出的 对 话 框 中键入密码,点退出即可。 矿渣粉磨系统操作 由矿渣上料,矿渣配料站,矿渣粉磨及烘干,热风炉和入矿渣粉库五组画面组成。 一、 矿渣上料 此画面包括矿渣中间仓的重量显示,矿渣地坑 3 台振动给料机,两条上料皮带(8 2 4 5 .0 2 和 8 2 4 5 .0 3 )和 2 台除铁器(8 2 4 5 .0 7 和 8 2 4 5 .0 8 )的操作及状态指示。点击按钮可切换至矿渣配料站画面,点击按钮可实现此画面内所有设备的急停操作。  普通电机(包括皮带,斗提,链式输送机,板式喂料机,风机电机,除铁器,振动给料机,旋转喂料机等通用设备。) 双击图标弹出普通电机操作面板(图1 ) ,面板上有该电机的各种状态指示,正常生产时为连锁状态,需满足条件才能开起,特殊情况下,需单独开起该设备时,先将连锁命令取消,即解锁状态下点击开车按钮即可。 (图1 ) 状态指示:--电机备妥,--电机运行,--电机故障 二、 矿渣配料站 此画面包括了矿渣中间仓的重量显示,1 台矿渣配料称、2 台石子配料称和1 台石膏配料称的给定及反馈,2 条上料皮带(1239b03和1239b04)的流量显示,石膏库位显示以及输送设备的控制和状态显示。画面之间的切换可通过点击按钮和 切换到对应的画面显示。点击按钮,可实现配料组的急停操作。  配料称 点击选择KZPL 弹出画面(图2),按所要求的配比对应输入即可。总喂料量在总量栏输入。 (图2) 三、 矿渣粉磨及烘干 此画面包括矿渣生产线的主体设备立磨本体和成品袋收尘,皮带,斗提,斜槽,收尘等辅助设备的操作及状态显示,以及各个工艺监测点的显示值(包括温度,管道负压,气体流量 ,浓度 ,转速,电流,液压力,振动值,位移,物料流量,阀门开度)。点击 可进入各个测点的详细信息画面(图3 ),其中红色为报警,绿色为正常。点击按钮、和可...
