水泥搅拌桩(内插型钢)施工方案

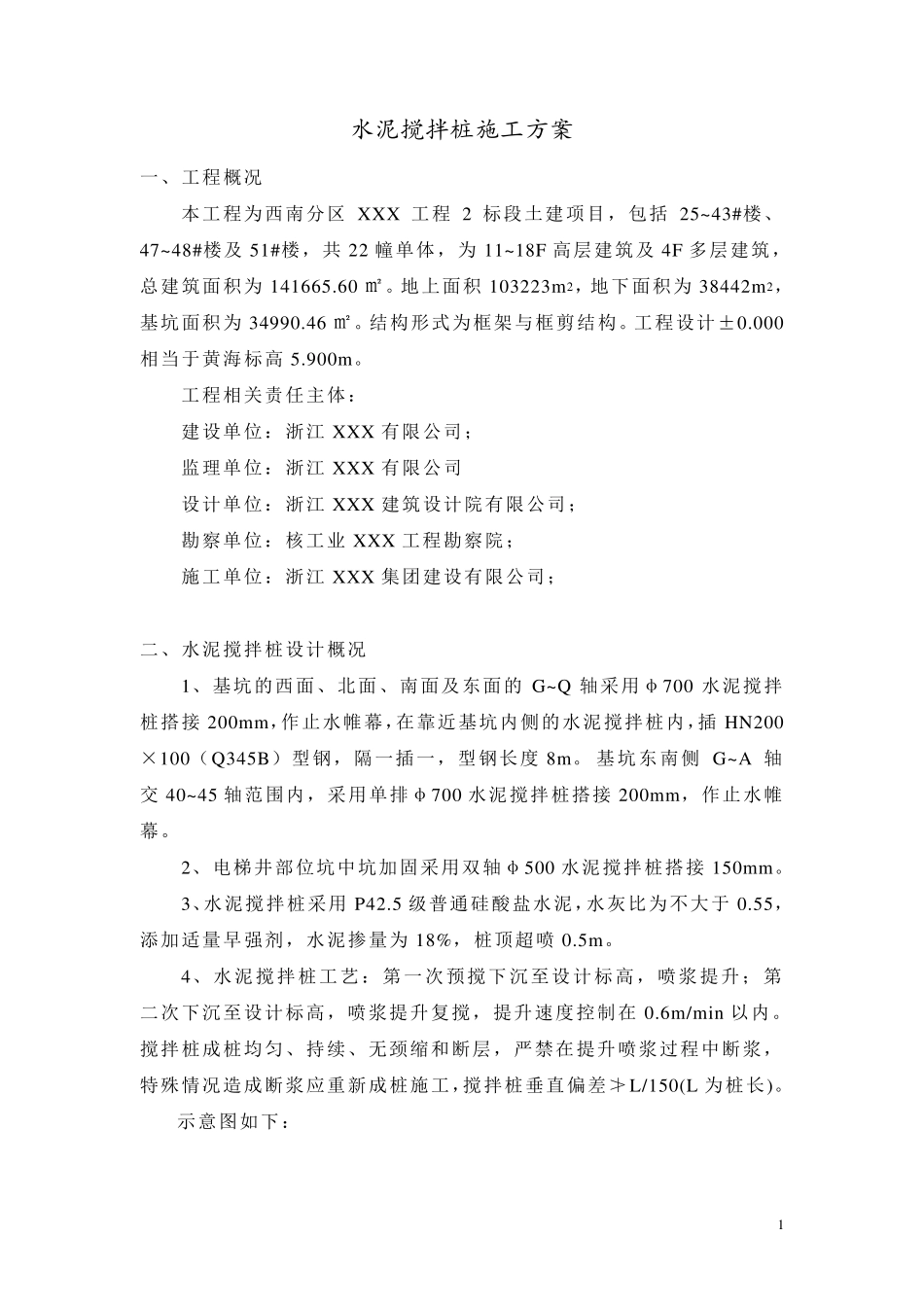

水泥搅拌桩(内插型钢)施工方案_第1页
1/11

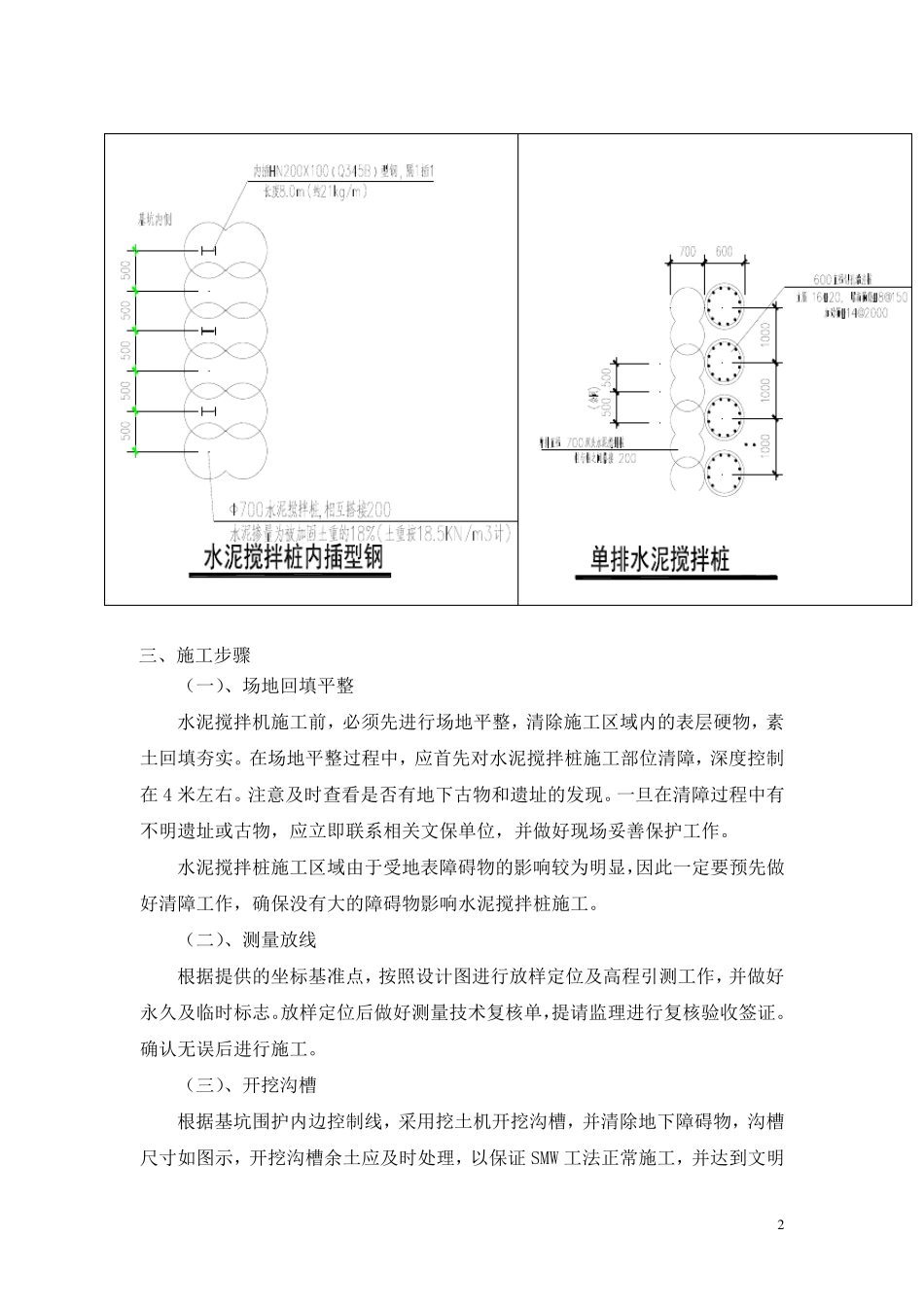

水泥搅拌桩(内插型钢)施工方案_第2页
2/11

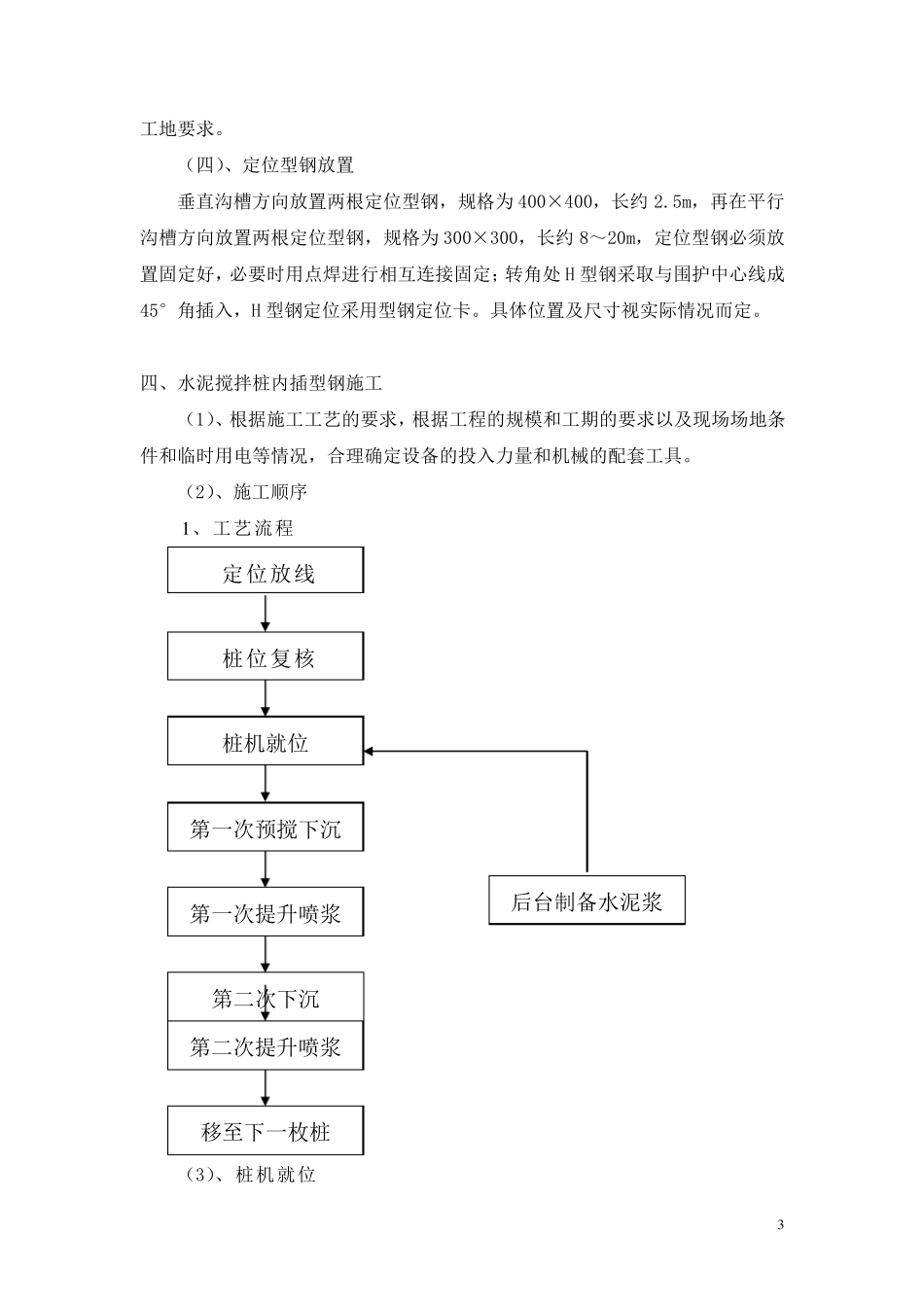

水泥搅拌桩(内插型钢)施工方案_第3页
3/11
1 水泥搅拌桩施工方案 一、工程概况 本工程为西南分区XXX 工程2 标段土建项目,包括25~43#楼、47~48#楼及51#楼,共22 幢单体,为11~18F 高层建筑及4F 多层建筑,总建筑面积为141665.60 ㎡。地上面积103223m2,地下面积为38442m2,基坑面积为34990.46 ㎡。结构形式为框架与框剪结构。工程设计±0.000相当于黄海标高5.900m。 工程相关责任主体: 建设单位:浙江 XXX 有限公司; 监理单位:浙江 XXX 有限公司 设计单位:浙江 XXX 建筑设计院有限公司; 勘察单位:核工业 XXX 工程勘察院; 施工单位:浙江 XXX 集团建设有限公司; 二、水泥搅拌桩设计概况 1、基坑的西面、北面、南面及东面的 G~Q 轴采用φ700 水泥搅拌桩搭接 200mm,作止水帷幕,在靠近基坑内侧的水泥搅拌桩内,插 HN200×100(Q345B)型钢,隔一插一,型钢长度 8m。 基坑东南侧 G~A 轴交 40~45 轴范围内,采用单排φ700 水泥搅拌桩搭接 200mm,作止水帷幕。 2、电梯井部位坑中坑加固采用双轴φ500 水泥搅拌桩搭接 150mm。 3、水泥搅拌桩采用 P42.5 级普通硅酸盐水泥,水灰比为不大于 0.55,添加适量早强剂,水泥掺量为18%,桩顶超喷0.5m。 4、水泥搅拌桩工艺:第一次预搅下沉至设计标高,喷浆提升;第二次下沉至设计标高,喷浆提升复搅,提升速度控制在 0.6m/min 以内。搅拌桩成桩均 匀 、持 续 、无 颈 缩 和 断 层,严 禁 在提升喷浆过 程中断 浆,特 殊 情 况造 成断 浆应 重 新 成桩施工,搅拌桩垂 直 偏 差 ≯ L/150(L 为桩长)。 示 意 图 如 下: 2 三、施工步骤 (一)、场地回填平整 水泥搅拌机施工前,必须先进行场地平整,清除施工区域内的表层硬物,素土回填夯实。在场地平整过程中,应首先对水泥搅拌桩施工部位清障,深度控制在 4 米左右。注意及时查看是否有地下古物和遗址的发现。一旦在清障过程中有不明遗址或古物,应立即联系相关文保单位,并做好现场妥善保护工作。 水泥搅拌桩施工区域由于受地表障碍物的影响较为明显,因此一定要预先做好清障工作,确保没有大的障碍物影响水泥搅拌桩施工。 (二)、测量放线 根据提供的坐标基准点,按照设计图进行放样定位及高程引测工作,并做好永久及临时标志。放样定位后做好测量技术复核单,提请监理进行复核验收签证。确认无误后进行施工。 (三)、开挖沟槽 根据基坑围护内边 控制线,采 用 挖土机开挖沟槽,并清除地下...
