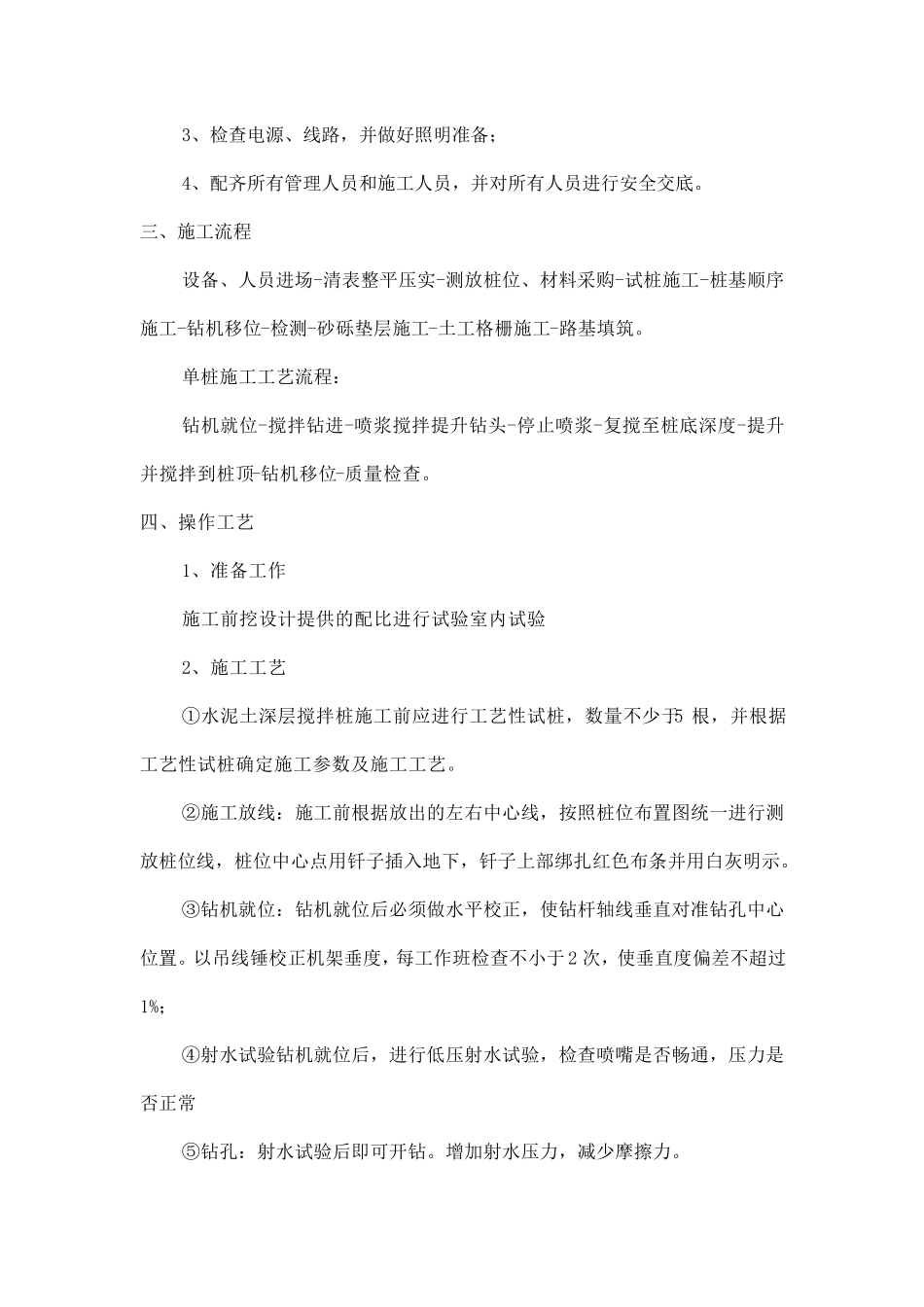

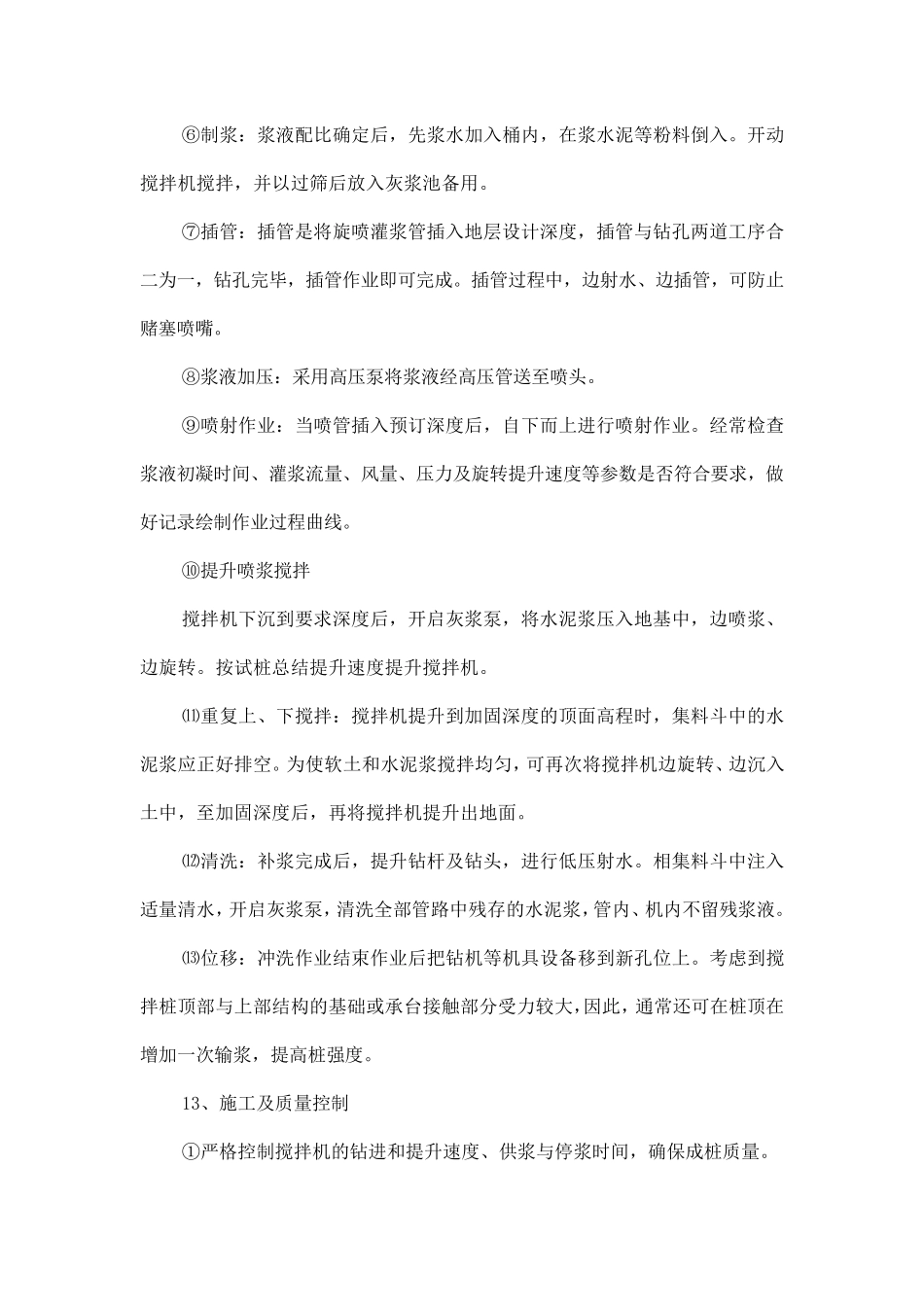

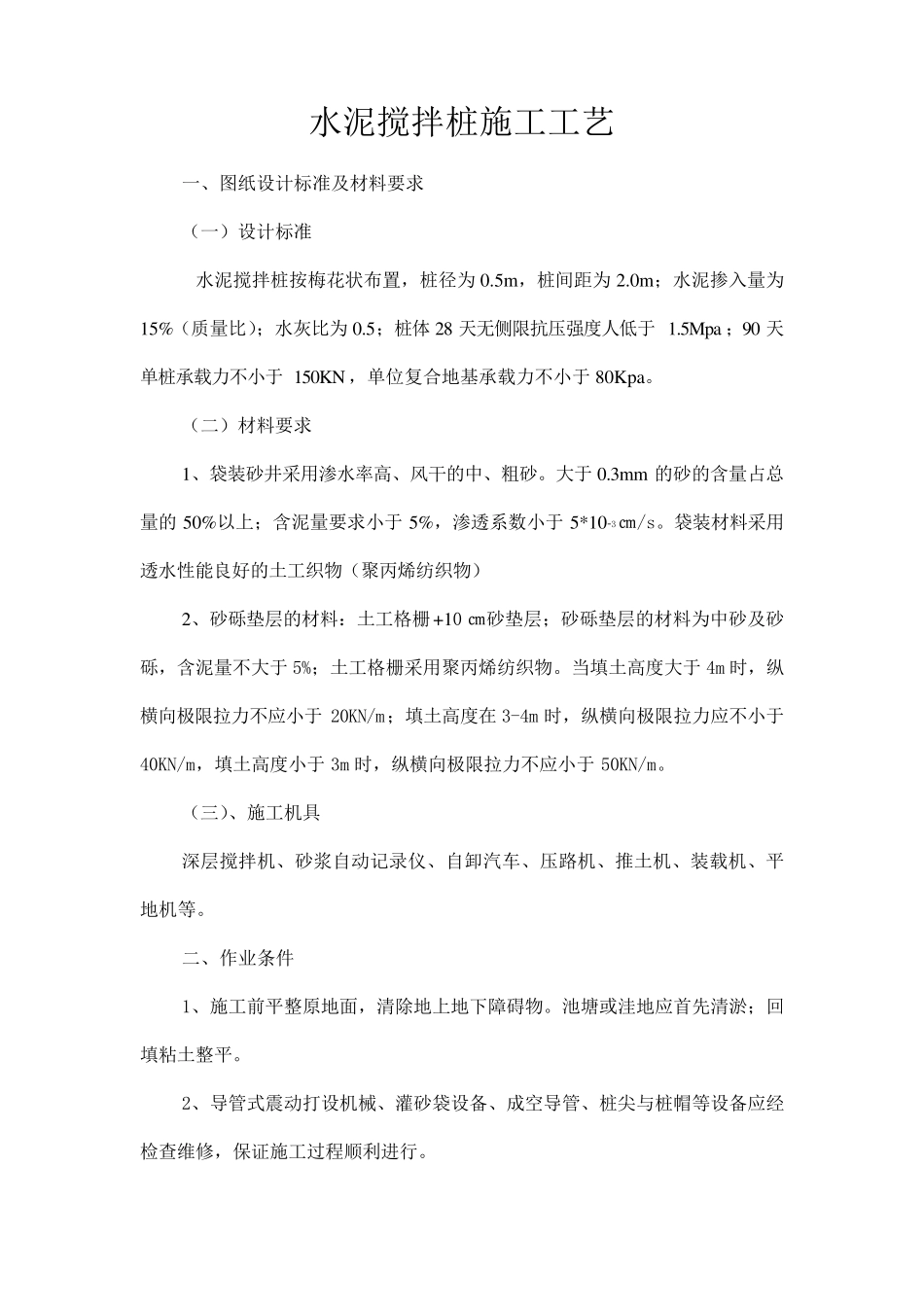

水泥搅拌桩施工工艺 一、图纸设计标准及材料要求 （一）设计标准 水泥搅拌桩按梅花状布置，桩径为 0.5m，桩间距为 2.0m；水泥掺入量为15%（质量比）；水灰比为 0.5；桩体 28 天无侧限抗压强度人低于 1.5Mpa ；90 天单桩承载力不小于 150KN ，单位复合地基承载力不小于 80Kpa。 （二）材料要求 1、袋装砂井采用渗水率高、风干的中、粗砂。大于 0.3mm 的砂的含量占总量的 50%以上；含泥量要求小于 5%，渗透系数小于 5*10-3㎝/s。袋装材料采用透水性能良好的土工织物（聚丙烯纺织物） 2、砂砾垫层的材料：土工格栅+10 ㎝砂垫层；砂砾垫层的材料为中砂及砂砾，含泥量不大于 5%；土工格栅采用聚丙烯纺织物。当填土高度大于 4m 时，纵横向极限拉力不应小于 20KN/m；填土高度在 3-4m 时，纵横向极限拉力应不小于40KN/m，填土高度小于 3m 时，纵横向极限拉力不应小于 50KN/m。 （三）、施工机具 深层搅拌机、砂浆自动记录仪、自卸汽车、压路机、推土机、装载机、平地机等。 二、作业条件 1、施工前平整原地面，清除地上地下障碍物。池塘或洼地应首先清淤；回填粘土整平。 2、导管式震动打 设机械 、灌 砂袋设备 、成 空 导管、桩尖 与 桩帽 等设备 应经检 查 维 修 ，保 证 施工过 程 顺 利 进 行 。 3、检查电源、线路，并做好照明准备； 4、配齐所有管理人员和施工人员，并对所有人员进行安全交底。 三、施工流程 设备、人员进场-清表整平压实-测放桩位、材料采购-试桩施工-桩基顺序施工-钻机移位-检测-砂砾垫层施工-土工格栅施工-路基填筑。 单桩施工工艺流程： 钻机就位-搅拌钻进-喷浆搅拌提升钻头-停止喷浆-复搅至桩底深度-提升并搅拌到桩顶-钻机移位-质量检查。 四、操作工艺 1、准备工作 施工前挖设计提供的配比进行试验室内试验 2、施工工艺 ①水泥土深层搅拌桩施工前应进行工艺性试桩，数量不少于5 根，并根据工艺性试桩确定施工参数及施工工艺。 ②施工放线：施工前根据放出的左右中心线，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，钎子上部绑扎红色布条并用白灰明示。 ③钻机就位：钻机就位后必须做水平校正，使钻杆轴线垂直对准钻孔中心位置。以 吊 线锤 校正机架 垂度，每 工作班 检查不小 于 2 次 ，使垂直度偏 差 不超 过1%； ④ 射 水试验钻机就位后，进行低 压射 水试验，检查喷嘴 是 否 畅 通 ，压力 是否 正常...
