水泥管道施工措施VIP专享

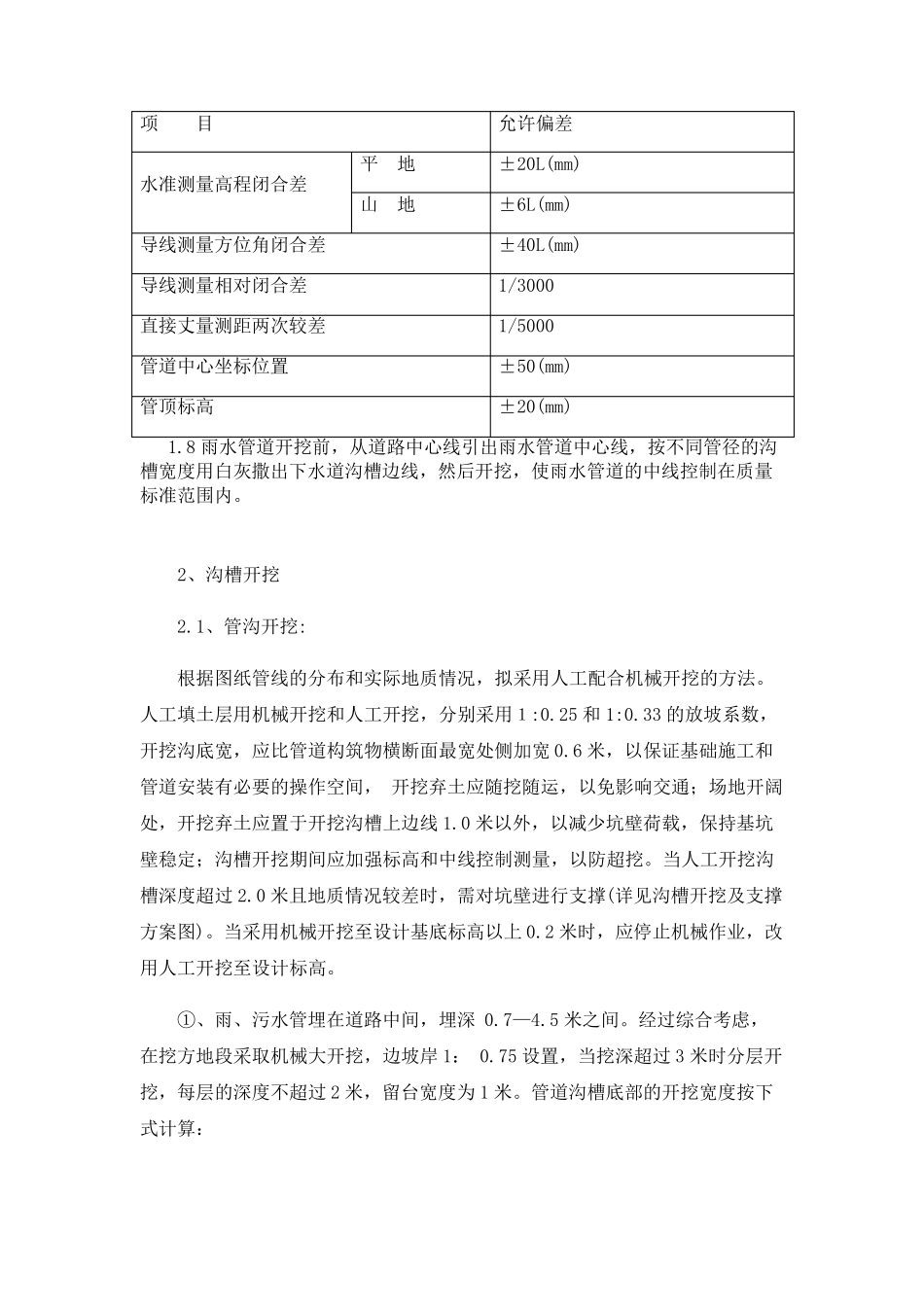

管道工程施工措施 本着先地下后地上，先主体后附属的施工原则，安排各分项工程的施工。先是清表、垃圾清运区域内的障碍物的清除，并全部外运出场。然后，进行污水管道的开挖、埋管等一系列工作。污水管道施工在井点降水、开挖、管道基础、埋管、窨井及回填等工序上形成流水作业。 1、室外管线施工测量 1、施工测量放线 1.1 对于管道轴线、高程的测量仪器选用全站仪、经纬仪和自动水准仪。所有测量仪器应经过校验合格后方可使用。 1.2 依据设计单位提供的平面控制网点和有关水准网点的位置、编号及坐标和高程数据，建立测量导线控制点，以便确定管道的轴线和高程。导线控制点应设在永久性构筑物上。 1.3 依据测量导线控制点及设计施工平面图上标明的管道位置，用全站仪在地面上定出管道轴线或转折点，向外延伸一定距离在地面上钉出控制座标桩；再用水平仪在管道变坡点栽上水平桩。并在座标桩和水平桩处设龙门板。 1.4 根 据管沟 中 心 与 宽 度 ，在龙门板上钉上三 个 钉子 ，标出管沟 中 心 与 边线，然后拉 线于钉子 上，并在板上标出挖沟 的深 度 。最 后用白 灰 沿 着线绳 放出开挖线（ 坡度 的边 沿 线上） 。 1.5 管道中 线定位完 成后，应按 施工用地的范 围 对地上、下障碍物进行核查 。并在施工图纸 中 标出测得 的数据资 料 ，应存 档 。 1.6 管道试 压 前 ，应对管道系统 的三 通 、弯 头 、管井等部位的座标、高程进行复 测，并按 节 点编号，据实 填写 测量成果 记 录 ，作为 竣 工原始 资 料 。 1.7 施工测量允 许 偏 差 须 符 合下表的规 定。 项 目 允许偏差 水准测量高程闭合差 平 地 ±20L(mm) 山 地 ±6L(mm) 导线测量方位角闭合差 ±40L(mm) 导线测量相对闭合差 1/3000 直接丈量测距两次较差 1/5000 管道中心坐标位置 ±50(mm) 管顶标高 ±20(mm) 1.8 雨水管道开挖前，从道路中心线引出雨水管道中心线，按不同管径的沟槽宽度用白灰撒出下水道沟槽边线，然后开挖，使雨水管道的中线控制在质量标准范围内。 2、沟槽开挖 2.1、管沟开挖: 根据图纸管线的分布和实际地质情况，拟采用人工配合机械开挖的方法。人工填土层用机械开挖和人工开挖，分别采用１:0.25 和 1:0.33 的放坡系数，开挖沟底宽，应比管道构筑物横断面最宽处侧加宽 0.6 米，以保证基础施工和管道安装有必要的操作空间， 开挖弃土应随挖随运...
