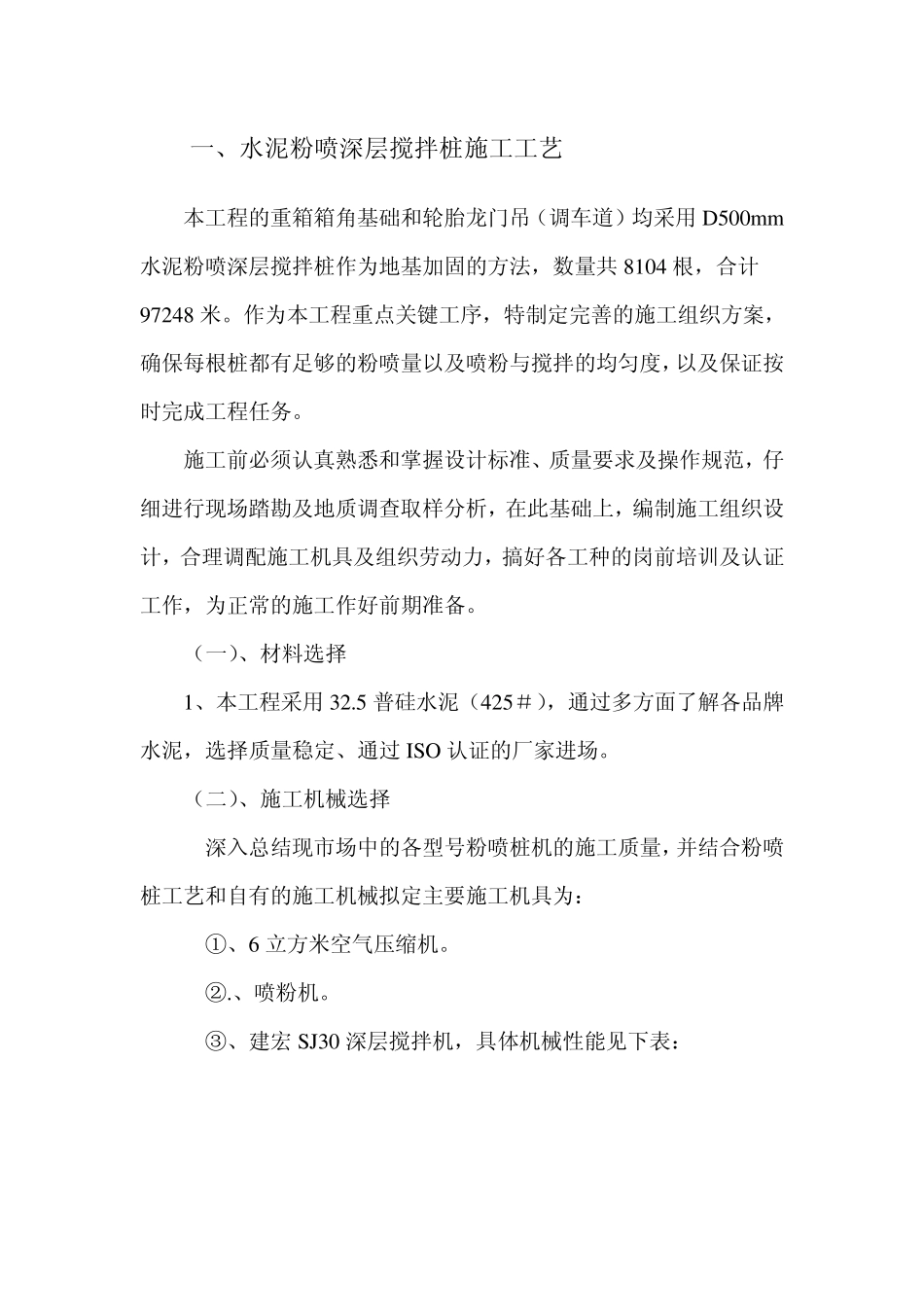

一、水泥粉喷深层搅拌桩施工工艺 本工程的重箱箱角基础和轮胎龙门吊(调车道)均采用 D500m m水泥粉喷深层搅拌桩作为地基加固的方法,数量共 8104 根,合计97248 米。作为本工程重点关键工序,特制定完善的施工组织方案,确保每根桩都有足够的粉喷量以及喷粉与搅拌的均匀度,以及保证按时完成工程任务。 施工前必须认真熟悉和掌握设计标准、质量要求及操作规范,仔细进行现场踏勘及地质调查取样分析,在此基础上,编制施工组织设计,合理调配施工机具及组织劳动力,搞好各工种的岗前培训及认证工作,为正常的施工作好前期准备。 (一)、材料选择 1、本工程采用 32.5 普硅水泥(425#),通过多方面了解各品牌水泥,选择质量稳定、通过ISO 认证的厂家进场。 (二)、施工机械选择 深入总结现市场中的各型号粉喷桩机的施工质量,并结合粉喷桩工艺和自有的施工机械拟定主要施工机具为: ①、6 立方米空气压缩机。 ②.、喷粉机。 ③、建宏 SJ30 深层搅拌机,具体机械性能见下表: SJ30 深层搅拌机械性能: 项 目 SJ30 搅拌直径 mm 500 扭 矩 kn.m 5 搅拌器功率 kw 30 搅拌深度 m 18 搅拌转速 m/min 40 下沉速度 m/min 0.6~0.8 主卷扬机功率 kw 7.5 付卷扬机功率 kw 5.5 (三)、施工组织 1、控制工期:计划投入 12 台 SJ30 深层搅拌机,计划组织分三个工作面同时进行,每工作面配备 4 台桩机(施工部署平面示意图有示),各需完成约 32000 延米粉喷桩。根据打设效率95m /台班,每套打设设备每天 2 个工作台班,理论施工时间为 42 天,综合各种不确定因素,粉喷桩施工总体控制工期为 50 天。 2、劳动力组织:本工程粉喷桩施工按照 2 班作业考虑,粉喷桩施工的劳动定员要根据选用机具的台班生产能力大小确定,每个施工班由 17 人组成,班人员以围绕主机(打设机)为中心建立各自的岗位责任制,在班组长的统一指挥下开展工作。 粉喷桩施工班组定员 序号 成员 人数 责任分工 1 技术人员 1 负责施工现场的技术监督、问题解决 2 施工员 1 施工组织、施工全程监控 3 机长 1 施工设备维护、保养及人员调配 4 班长 2 分别负责两个班组的工作,班组质量安全负责人 5 记录员 2 原始施工记录 6 司钻 2 钻机操作 7 喷粉机司机 2 喷灰机和空压机操作 8 普通工人 6 施工加固料的添加和其他辅助工作 合计 1 7 (四)、工艺流程 放线、定位 钻孔...
