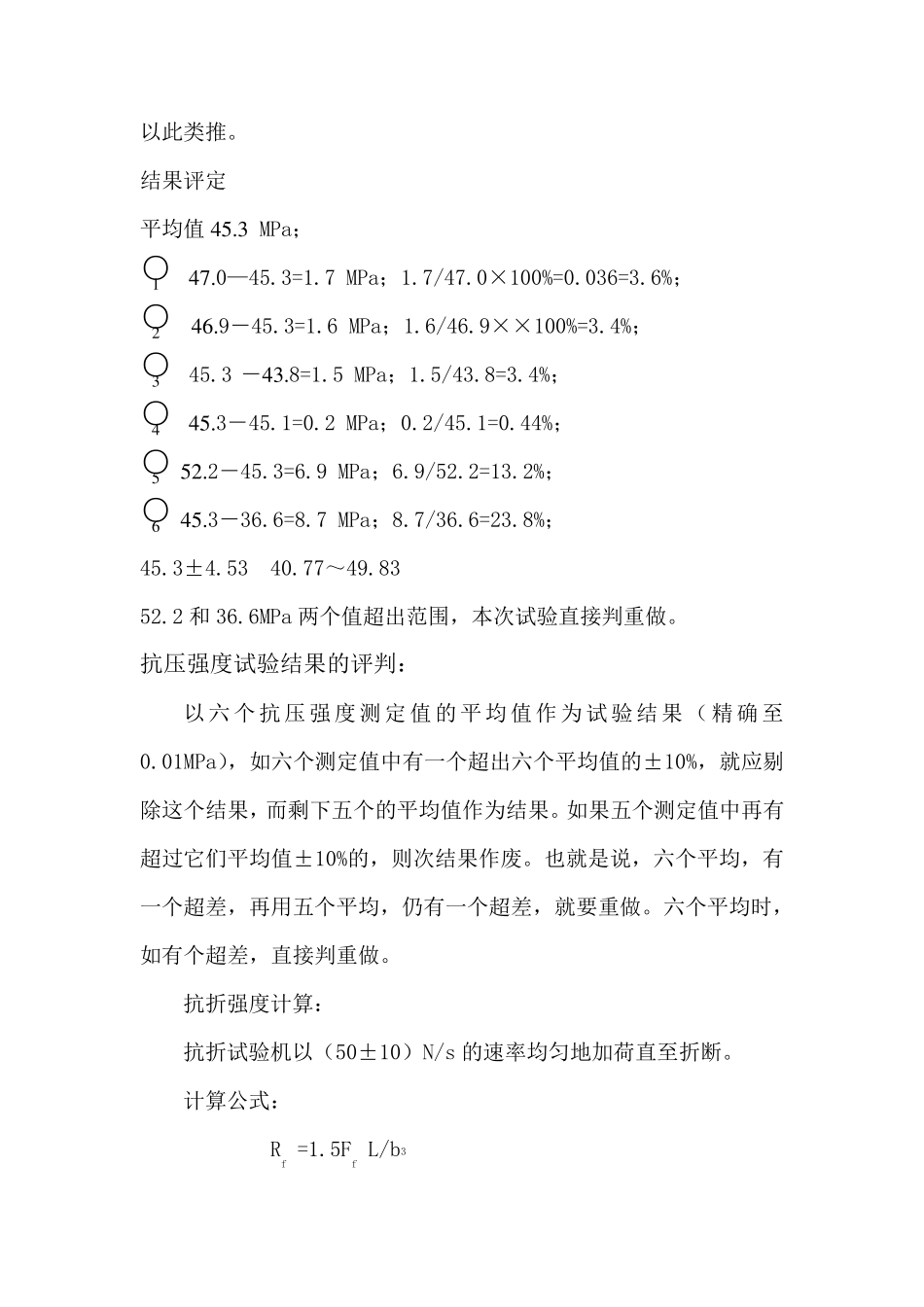

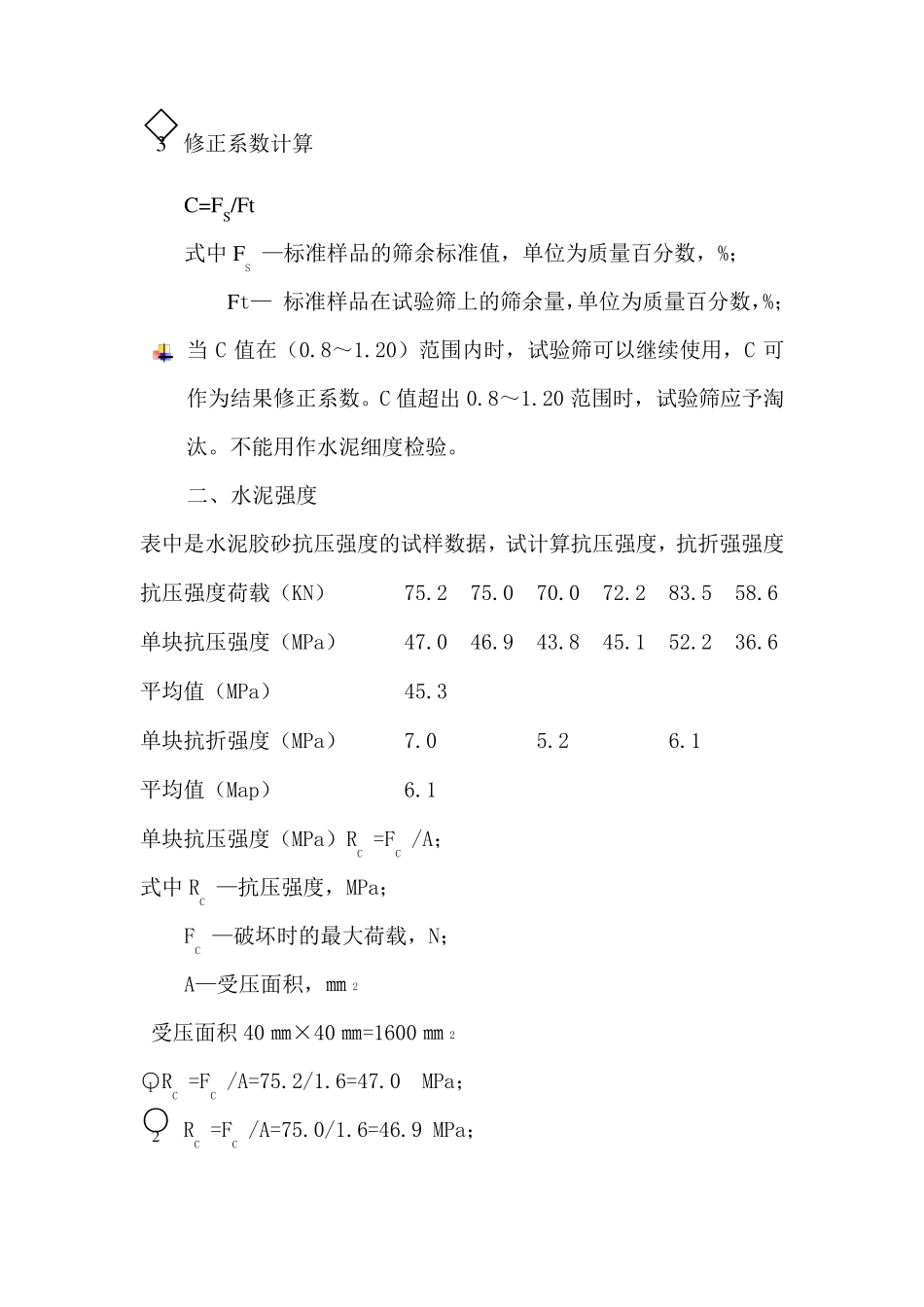

水泥试验计算 一、水泥试样筛余（细度）计算公式： ◇1 F=RS/W×100%； 式中：F—水泥试样筛余百分数，%； RS—水泥筛余物的质量，g； W—水泥试样的质量，g。 如某水泥试样称取 25g,经负压筛余物的质量 24g,求水泥细度？ F=RS/W×100%=24/25=0.96% ◇2 筛余结果的修正 筛余修正系数计算公式：FC =F.C； 式中 FC －水泥试样修正后的筛余百分数，%； C—试验筛修正系数； F—水泥试样修正前的筛余百分数； 如果修正系数是 0.9；修正后的细度为 FC =F.C=0.96%×0.9=0.864≈0.9%。 合格评判时，每个样品应称取二个试样分别筛析，取筛余平均值作为筛析结果。若两次筛余结果绝对误差大于 0.5%时（筛余值大于 5.0%时可放至 1.0%）应再做一次试验，取两次相近结果的算术平均值，作为最终结果。 ◇3 修正系数计算 C=FS/Ft 式中FS —标准样品的筛余标准值，单位为质量百分数，%； Ft— 标准样品在试验筛上的筛余量，单位为质量百分数，%； 当C 值在（0.8～1.20）范围内时，试验筛可以继续使用，C 可作为结果修正系数。C 值超出0.8～1.20 范围时，试验筛应予淘汰。不能用作水泥细度检验。 二、水泥强度 表中是水泥胶砂抗压强度的试样数据，试计算抗压强度，抗折强强度 抗压强度荷载（KN） 75.2 75.0 70.0 72.2 83.5 58.6 单块抗压强度（MPa） 47.0 46.9 43.8 45.1 52.2 36.6 平均值（MPa） 45.3 单块抗折强度（MPa） 7.0 5.2 6.1 平均值（Map） 6.1 单块抗压强度（MPa）RC =FC /A； 式中RC —抗压强度，MPa； FC —破坏时的最大荷载，N； A—受压面积，㎜2 受压面积40 ㎜×40 ㎜=1600 ㎜2 ○1 RC =FC /A=75.2/1.6=47.0 MPa； ○2 RC =FC /A=75.0/1.6=46.9 MPa； 以此类推。 结果评定 平均值4 5 .3 MPa； ○1 4 7 .0—45.3=1.7 MPa；1.7/47.0×100%=0.036=3.6%； ○2 4 6 .9－45.3=1.6 MPa；1.6/46.9××100%=3.4%； ○3 45.3 －4 3 .8=1.5 MPa；1.5/43.8=3.4%； ○4 4 5 .3－45.1=0.2 MPa；0.2/45.1=0.44%； ○5 5 2 .2－45.3=6.9 MPa；6.9/52.2=13.2%； ○6 4 5 .3－36.6=8.7 MPa；8.7/36.6=23.8%； 45.3±4.53 40.77～49.83 52.2 和 36.6MPa 两个值超出范围，本次试验直接判重做。 抗压强度试验结果的评判： 以六 个 抗 压 强 度 测 定值的 平均值作 为 试 验 结果（ 精 确 至0.01MPa），如六个测定值...
