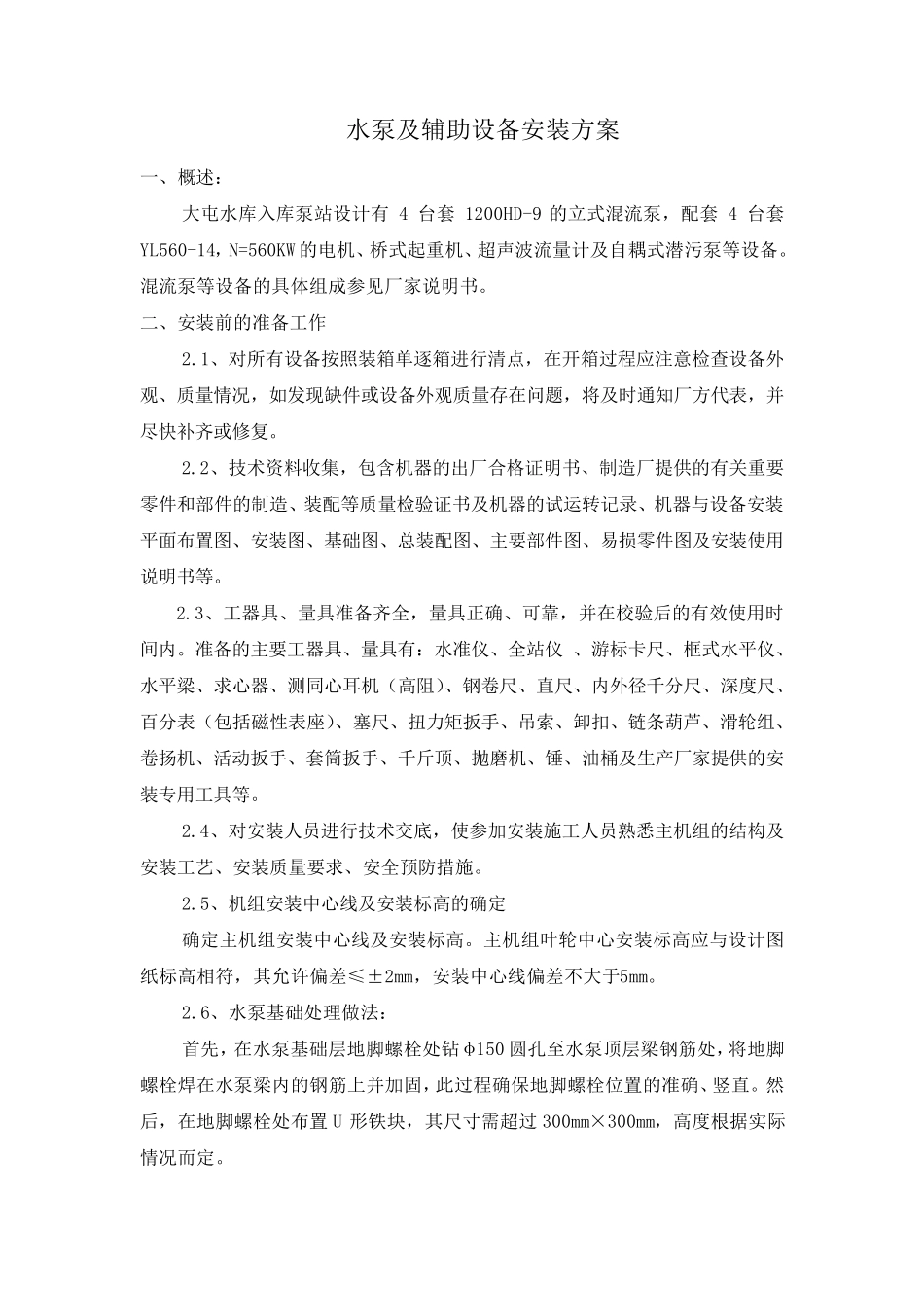

南水北调东线第一期工程 鲁北段大屯水库工程施工1 标 水泵及辅助设备安装方案 山东大禹工程建设有限公司 南水北调鲁北段大屯水库工程1 标段项目经理部 二○一二年七月 水 泵 及 辅 助 设 备 安 装 方 案 一 、 概 述 ： 大 屯 水 库 入 库 泵 站 设 计 有4 台 套1200HD-9 的 立 式 混 流 泵 ， 配 套4 台 套YL560-14， N=560KW 的 电 机 、 桥 式 起 重 机 、 超 声 波 流 量 计 及 自 耦 式 潜 污 泵 等 设 备 。混 流 泵 等 设 备 的 具 体 组 成 参 见 厂 家 说 明 书 。 二 、 安 装 前 的 准 备 工 作 2.1、 对 所 有 设 备 按 照 装 箱 单 逐 箱 进 行 清 点 ， 在 开 箱 过 程 应 注 意 检 查 设 备 外观 、 质 量 情 况 ， 如 发 现 缺 件 或 设 备 外 观 质 量 存 在 问 题 ， 将 及 时 通 知 厂 方 代 表 ， 并尽 快 补 齐 或 修 复 。 2.2、 技 术 资 料 收 集 ， 包 含 机 器 的 出 厂 合 格 证 明 书 、 制 造 厂 提 供 的 有 关 重 要零件 和部件 的 制 造 、 装 配 等 质 量 检 验证 书 及 机 器 的 试运转记录、 机 器 与设 备 安 装平面布置图、 安 装 图、 基础图、 总装 配 图、 主要部件 图、 易损零件 图及 安 装 使用说 明 书 等 。 2.3、 工 器 具 、 量 具 准 备 齐 全， 量 具 正确、 可靠， 并 在 校验后的 有 效使用时间内。 准 备 的 主要工 器 具 、 量 具 有 ： 水 准 仪、 全站 仪 、 游标卡尺、 框式 水 平仪、水 平梁、 求心器 、 测同心耳机 （高阻）、 钢卷尺、 直尺、 内外 径千分尺、 深度尺、百分表 （包 括磁性表 座）、 塞尺、 扭力矩扳手、 吊索、 卸扣、 链条葫芦、 滑轮组 、卷扬机 、 活动扳手、 套 筒扳手、 千斤顶、 抛磨机 、 锤、 油桶及 生产厂 家 提 供 的 安装 专用工 具 等 。 2.4、 对 安 装 人员进 行 技 术 交底， 使参 加安 装 施工 人员熟悉主机 组 的 结构及安 装 工 艺、 安 装 质 量 要求、 安 全预防措施。 2.5、 机 组 安 装 中心线及 安 装 标高的 确定 确定主机 组 安 装 中心线及...
