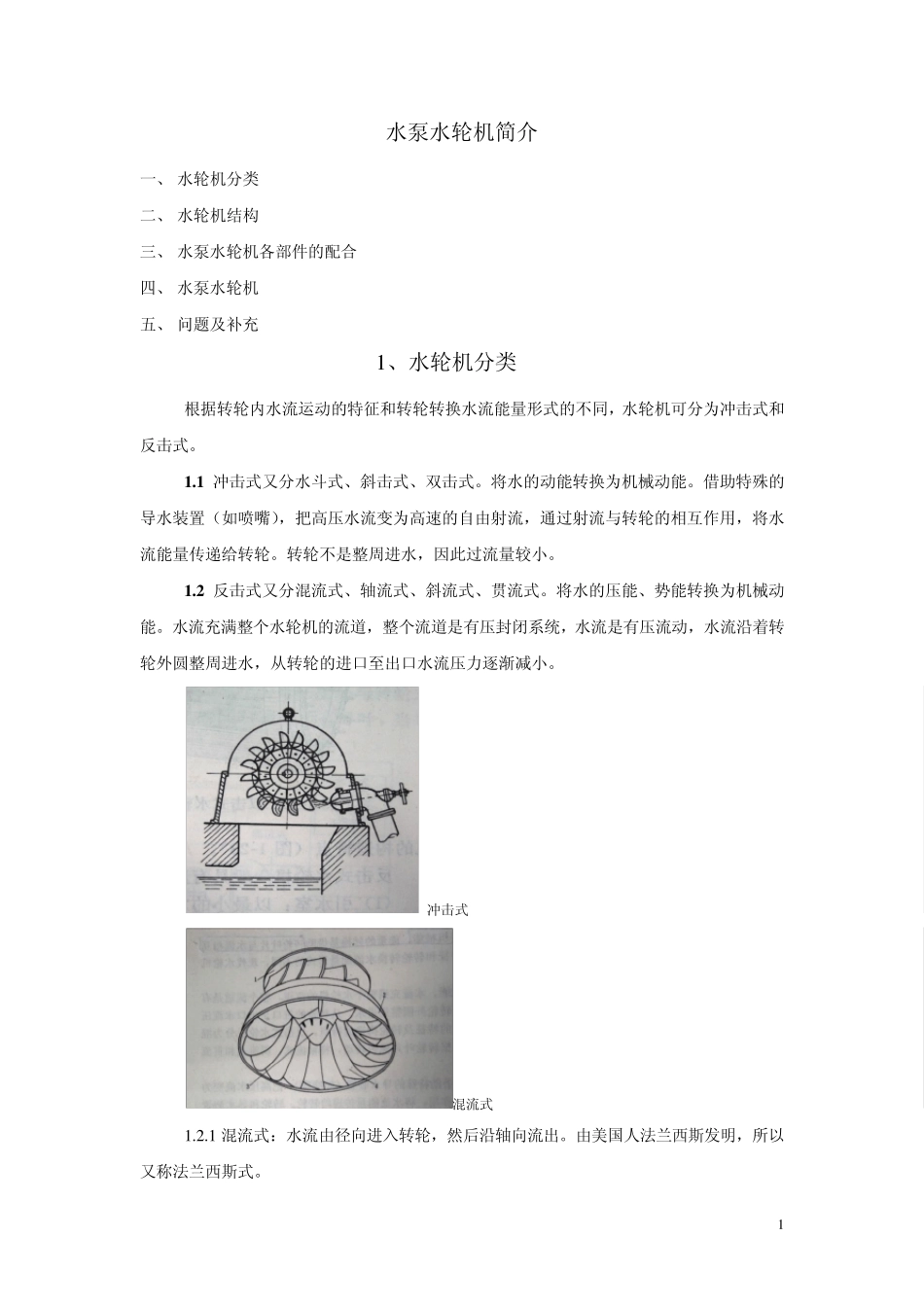

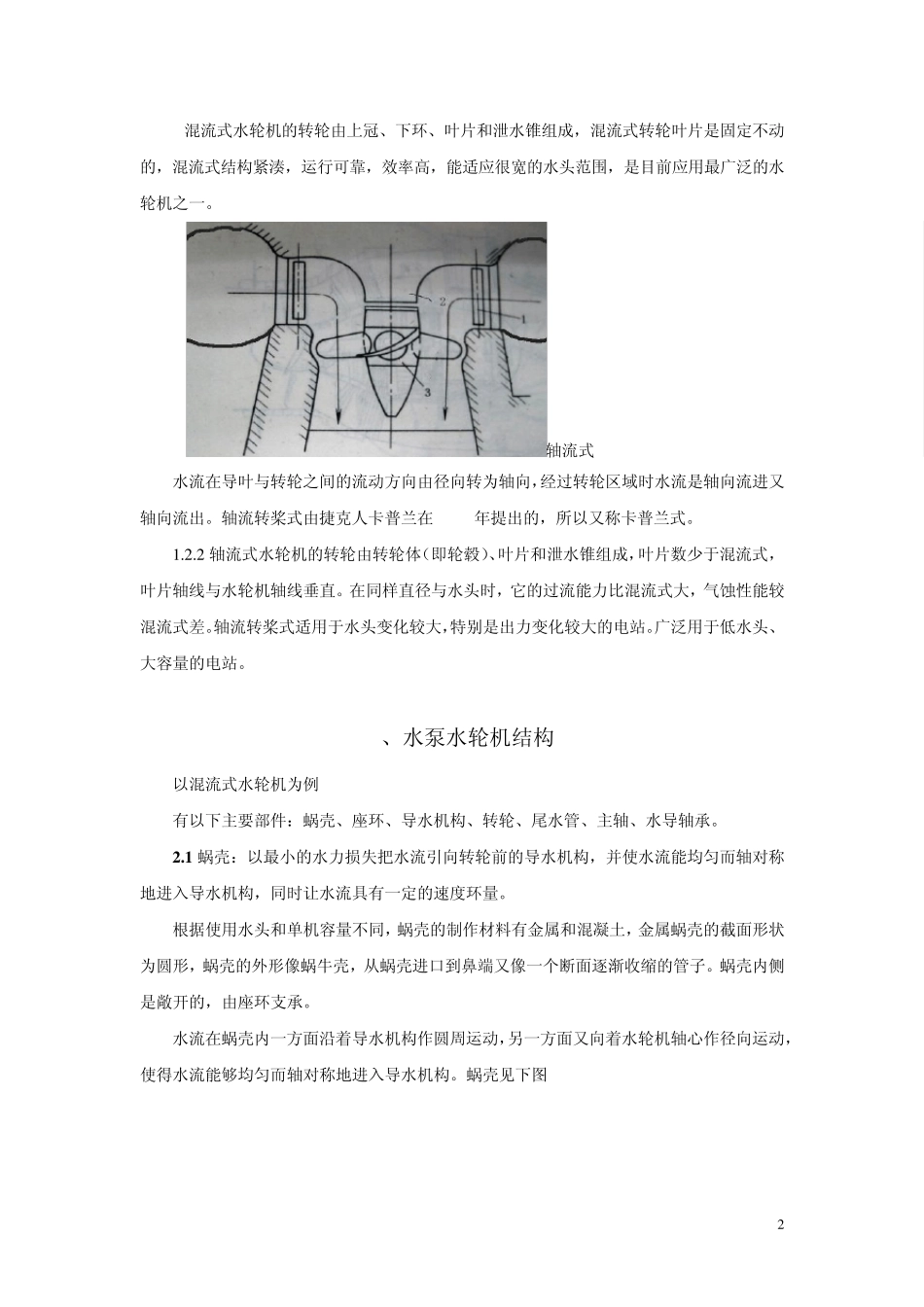

1 水泵水轮机简介 一、 水轮机分类 二、 水轮机结构 三、 水泵水轮机各部件的配合 四、 水泵水轮机 五、 问题及补充 1 、水轮机分类 根据转轮内水流运动的特征和转轮转换水流能量形式的不同，水轮机可分为冲击式和反击式。 1 .1 冲击式又分水斗式、斜击式、双击式。将水的动能转换为机械动能。借助特殊的导水装置（如喷嘴），把高压水流变为高速的自由射流，通过射流与转轮的相互作用，将水流能量传递给转轮。转轮不是整周进水，因此过流量较小。 1 .2 反击式又分混流式、轴流式、斜流式、贯流式。将水的压能、势能转换为机械动能。水流充满整个水轮机的流道，整个流道是有压封闭系统，水流是有压流动，水流沿着转轮外圆整周进水，从转轮的进口至出口水流压力逐渐减小。 冲击式 混流式 1 .2 .1 混流式：水流由径向进入转轮，然后沿轴向流出。由美国人法兰西斯发明，所以又称法兰西斯式。 2 混流式水轮机的转轮由上冠、下环、叶片和泄水锥组成，混流式转轮叶片是固定不动的，混流式结构紧湊，运行可靠，效率高，能适应很宽的水头范围，是目前应用最广泛的水轮机之一。 轴流式 水流在导叶与转轮之间的流动方向由径向转为轴向，经过转轮区域时水流是轴向流进又轴向流出。轴流转桨式由捷克人卡普兰在 1916年提出的，所以又称卡普兰式。 1 .2 .2 轴流式水轮机的转轮由转轮体（即轮毂）、叶片和泄水锥组成，叶片数少于混流式，叶片轴线与水轮机轴线垂直。在同样直径与水头时，它的过流能力比混流式大，气蚀性能较混流式差。轴流转桨式适用于水头变化较大，特别是出力变化较大的电站。广泛用于低水头、大容量的电站。 2、水泵水轮机结构 以混流式水轮机为例 有以下主要部件：蜗壳、座环、导水机构、转轮、尾水管、主轴、水导轴承。 2 .1 蜗壳：以最小的水力损失把水流引向转轮前的导水机构，并使水流能均匀而轴对称地进入导水机构，同时让水流具有一定的速度环量。 根据使用水头和单机容量不同，蜗壳的制作材料有金属和混凝土，金属蜗壳的截面形状为圆形，蜗壳的外形像蜗牛壳，从蜗壳进口到鼻端又像一个断面逐渐收缩的管子。蜗壳内侧是敞开的，由座环支承。 水流在蜗壳内一方面沿着导水机构作圆周运动，另一方面又向着水轮机轴心作径向运动，使得水流能够均匀而轴对称地进入导水机构。蜗壳见下图 3 2 .2 座环：用来承受发电机组的轴向载荷，并把载荷传递给混凝土基础。 混流式水轮机的座环一般由上环、下...
