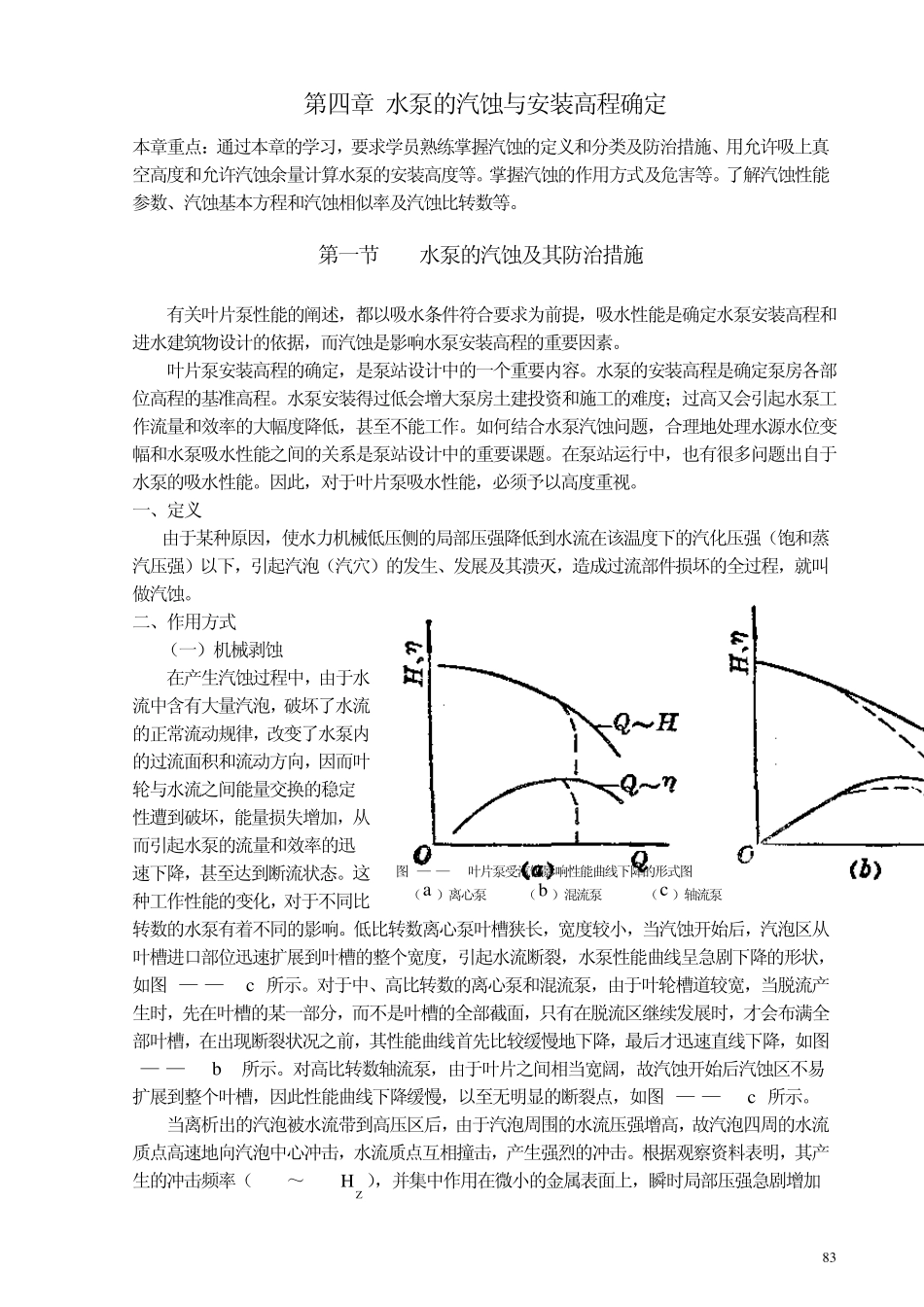

83 第四章 水泵的汽蚀与安装高程确定 本章重点：通过本章的学习，要求学员熟练掌握汽蚀的定义和分类及防治措施、用允许吸上真空高度和允许汽蚀余量计算水泵的安装高度等。掌握汽蚀的作用方式及危害等。了解汽蚀性能参数、汽蚀基本方程和汽蚀相似率及汽蚀比转数等。 第一节 水泵的汽蚀及其防治措施 有关叶片泵性能的阐述，都以吸水条件符合要求为前提，吸水性能是确定水泵安装高程和进水建筑物设计的依据，而汽蚀是影响水泵安装高程的重要因素。 叶片泵安装高程的确定，是泵站设计中的一个重要内容。水泵的安装高程是确定泵房各部位高程的基准高程。水泵安装得过低会增大泵房土建投资和施工的难度；过高又会引起水泵工作流量和效率的大幅度降低，甚至不能工作。如何结合水泵汽蚀问题，合理地处理水源水位变幅和水泵吸水性能之间的关系是泵站设计中的重要课题。在泵站运行中，也有很多问题出自于水泵的吸水性能。因此，对于叶片泵吸水性能，必须予以高度重视。 一、定义 由于某种原因，使水力机械低压侧的局部压强降低到水流在该温度下的汽化压强（饱和蒸汽压强）以下，引起汽泡（汽穴）的发生、发展及其溃灭，造成过流部件损坏的全过程，就叫做汽蚀。 二、作用方式 （一）机械剥蚀 在产生汽蚀过程中，由于水流中含有大量汽泡，破坏了水流的正常流动规律，改变了水泵内的过流面积和流动方向，因而叶轮与水流之间能量交换的稳定性遭到破坏，能量损失增加，从而引起水泵的流量和效率的迅速下降，甚至达到断流状态。这种工作性能的变化，对于不同比转数的水泵有着不同的影响。低比转数离心泵叶槽狭长，宽度较小，当汽蚀开始后，汽泡区从叶槽进口部位迅速扩展到叶槽的整个宽度，引起水流断裂，水泵性能曲线呈急剧下降的形状，如图4—1—1 (c)所示。对于中、高比转数的离心泵和混流泵，由于叶轮槽道较宽，当脱流产生时，先在叶槽的某一部分，而不是叶槽的全部截面，只有在脱流区继续发展时，才会布满全部叶槽，在出现断裂状况之前，其性能曲线首先比较缓慢地下降，最后才迅速直线下降，如图4—1—1 (b )所示。对高比转数轴流泵，由于叶片之间相当宽阔，故汽蚀开始后汽蚀区不易扩展到整个叶槽，因此性能曲线下降缓慢，以至无明显的断裂点，如图4—1—1 (c)所示。 当离析出的汽泡被水流带到高压区后，由于汽泡周围的水流压强增高，故汽泡四周的水流质点高速地向汽泡中心冲击，水流质点互相撞击，产生强烈的冲击。根据观察资料表明，其产生...
