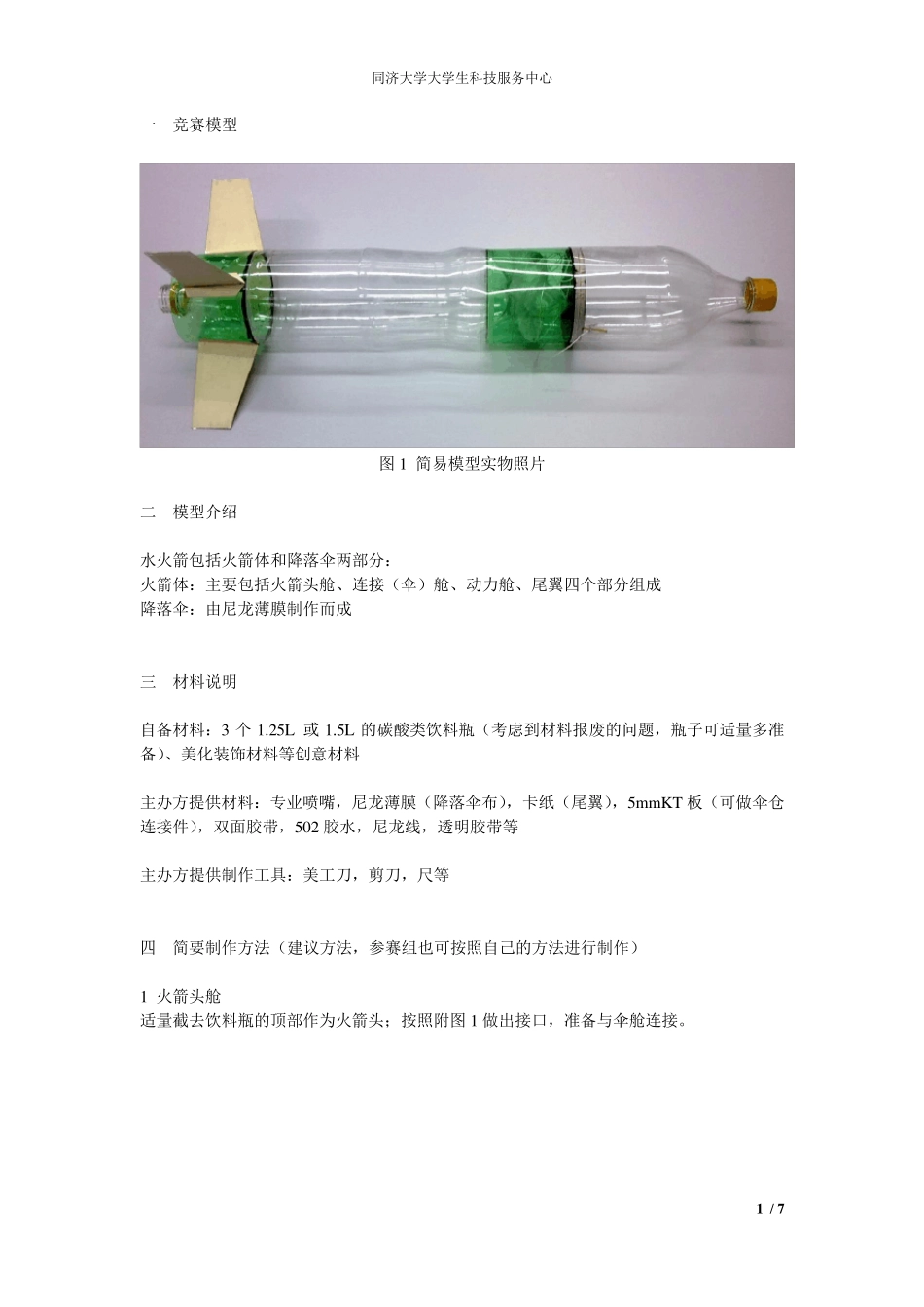

同 济 大 学 科 技 节 系 列 活 动 之 第 一届 趣 味 科 技 竞 赛 ——水火箭制作与发射 共青团同 济 大 学 委员会 大 学 生科 技 服务中心 同济大学大学生科技服务中心 1 / 7 一 竞赛模型 图1 简易模型实物照片 二 模型介绍 水火箭包括火箭体和降落伞两部分： 火箭体：主要包括火箭头舱、连接（伞）舱、动力舱、尾翼四个部分组成 降落伞：由尼龙薄膜制作而成 三 材料说明 自备材料：3 个 1
25L 或 1
5L 的碳酸类饮料瓶（考虑到材料报废的问题，瓶子可适量多准备）、美化装饰材料等创意材料 主办方提供材料：专业喷嘴，尼龙薄膜（降落伞布），卡纸（尾翼），5m m KT 板（可做伞仓连接件），双面胶带，502 胶水，尼龙线，透明胶带等 主办方提供制作工具：美工刀，剪刀，尺等 四 简要制作方法（建议方法，参赛组也可按照自己的方法进行制作） 1 火箭头舱 适量截去饮料瓶的顶部作为火箭头；按照附图1 做出接口，准备与伞舱连接

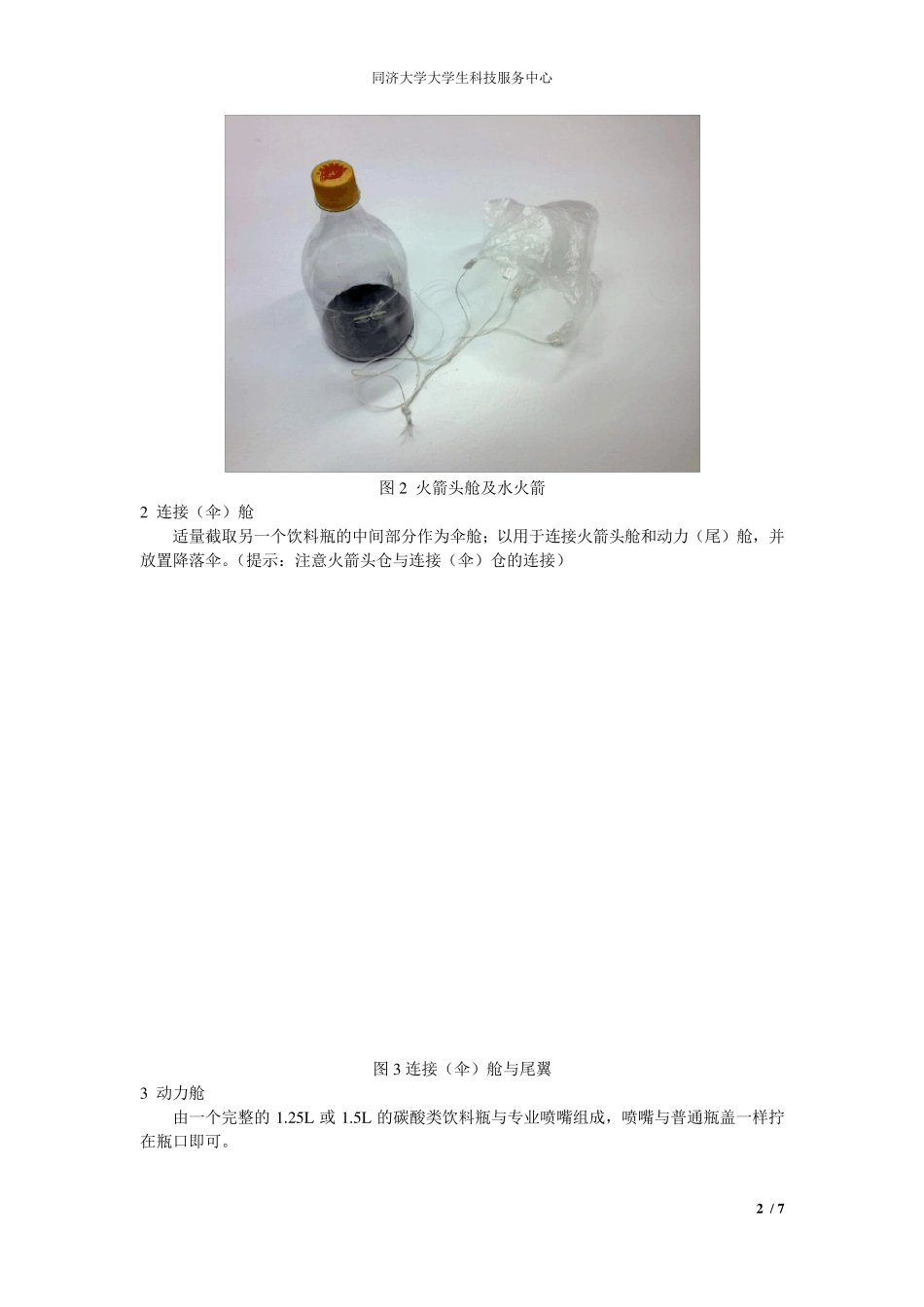

同济大学大学生科技服务中心 2 / 7 图2 火箭头舱及水火箭 2 连接（伞）舱 适量截取另一个饮料瓶的中间部分作为伞舱；以用于连接火箭头舱和动力（尾）舱，并放置降落伞
（提示：注意火箭头仓与连接（伞）仓的连接） 图3 连接（伞）舱与尾翼 3 动力舱 由一个完整的1
25L 或 1
5L 的碳酸类饮料瓶与专业喷嘴组成，喷嘴与普通瓶盖一样拧在瓶口即可
同济大学大学生科技服务中心 3 / 7 图4 喷嘴与普通瓶盖对比 4 尾翼 参赛组自行设计
6 降落伞 将尼龙薄膜剪成圆形，以圆心为中心在边缘选择若干对称点，用透明胶把棉线固定在选好的对称点上，棉线选择适当长度一起打结即可完成
7 部件组合 （1 ） 将尾翼黏在动力舱上
（2 ） 将伞舱套在动力舱底部粘牢
（3 ） 将火箭头套在伞舱上，并在火箭头上穿两根线，一根与伞舱相连，另一根
