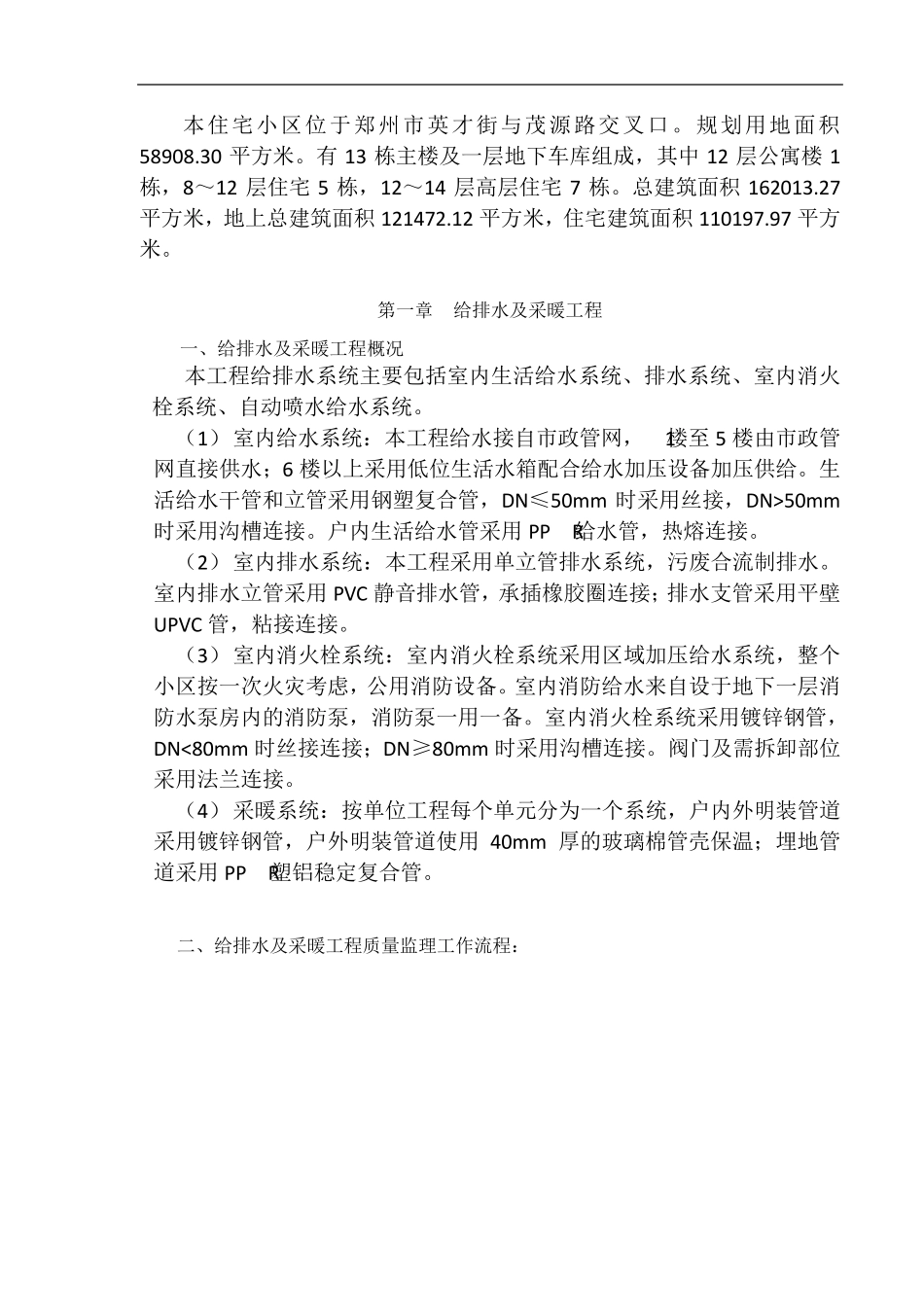

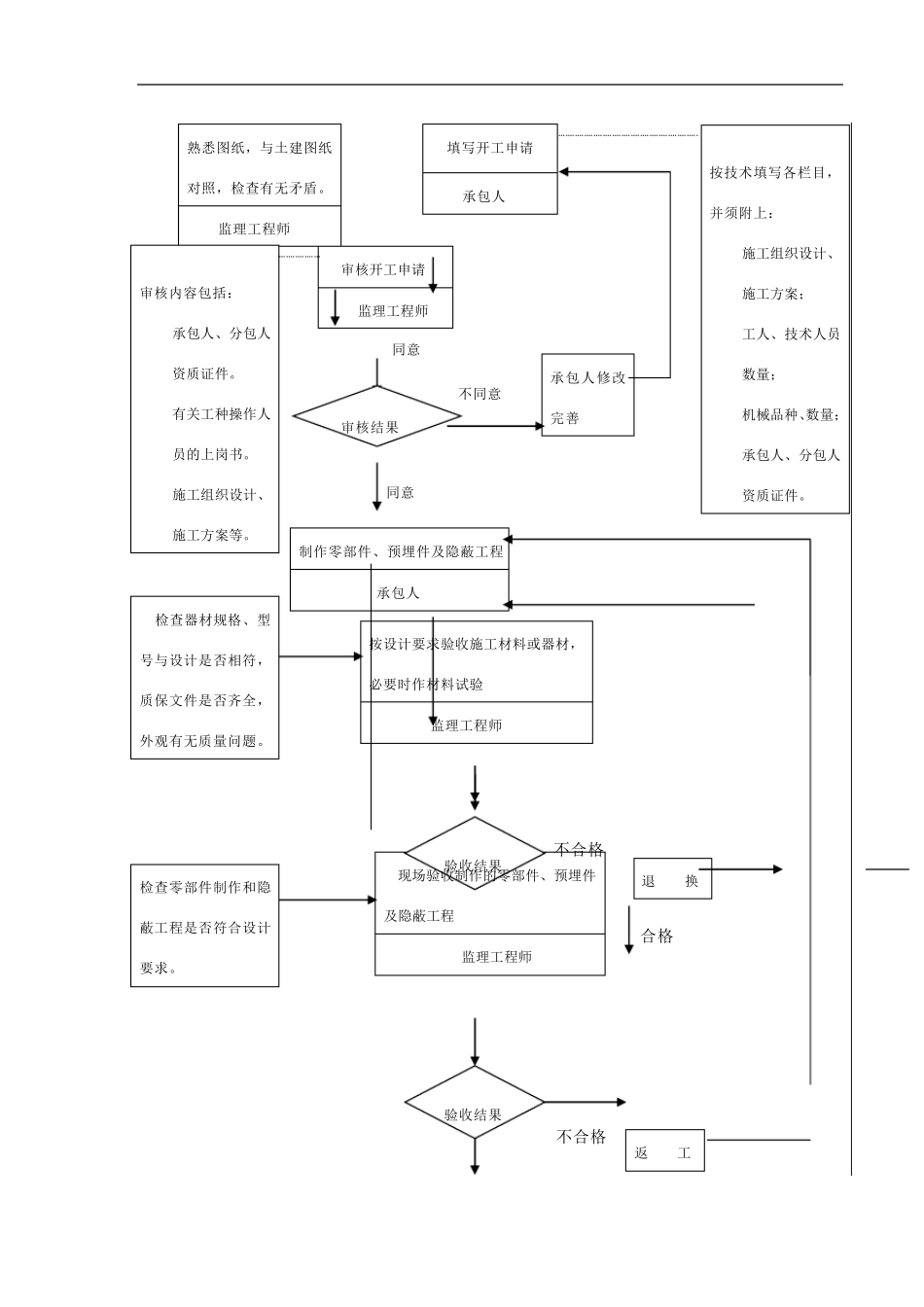

天地湾晴苑工程 水电安装 监理实施细则 编 制 人： 总监理工程师： 日期： 河南海华工程建设监理公司 天地湾项目监理部 本住宅小区位于郑州市英才街与茂源路交叉口。规划用地面积58908.30 平方米。有13 栋主楼及一层地下车库组成，其中12 层公寓楼1栋，8～12 层住宅5 栋，12～14 层高层住宅7 栋。总建筑面积162013.27平方米，地上总建筑面积121472.12 平方米，住宅建筑面积110197.97 平方米。 第一章 给排水及采暖工程 一、给排水及采暖工程概况 本工程给排水系统主要包括室内生活给水系统、排水系统、室内消火栓系统、自动喷水给水系统。 （1） 室内给水系统：本工程给水接自市政管网，-1楼至5 楼由市政管网直接供水；6 楼以上采用低位生活水箱配合给水加压设备加压供给。生活给水干管和立管采用钢塑复合管，DN≤50m m 时采用丝接，DN>50m m时采用沟槽连接。户内生活给水管采用PP-R给水管，热熔连接。 （2） 室内排水系统：本工程采用单立管排水系统，污废合流制排水。室内排水立管采用PVC 静音排水管，承插橡胶圈连接；排水支管采用平壁UPVC 管，粘接连接。 （3） 室内消火栓系统：室内消火栓系统采用区域加压给水系统，整个小区按一次火灾考虑，公用消防设备。室内消防给水来自设于地下一层消防水泵房内的消防泵，消防泵一用一备。室内消火栓系统采用镀锌钢管，DN<80m m 时丝接连接；DN≥80m m 时采用沟槽连接。阀门及需拆卸部位采用法兰连接。 （4） 采暖系统：按单位工程每个单元分为一个系统，户内外明 装 管道采用镀锌钢管，户外明 装 管道 使 用40m m 厚 的玻 璃 棉 管壳 保 温 ；埋 地管道 采用PP-R塑铝 稳 定 复合管。 二 、给排水及采暖工程质 量 监 理 工作 流程： 按技术填写各栏目，并须附上： 施工组织设计、施工方案； 工人、技术人员数量； 机械品种、数量； 承包人、分包人资质证件。 熟悉图纸，与土建图纸对照，检查有无矛盾。 监理工程师 填写开工申请 承包人 审核内容包括： 承包人、分包人资质证件。 有关工种操作人员的上岗书。 施工组织设计、施工方案等。 审核开工申请 监理工程师 按设计要求验收施工材料或器材，必要时作材料试验 监理工程师 承包人修改完善 检查器材规格、型号与设计是否相符，质保文件是否齐全，外观有无质量问题。 现场验收制作的零部件、预埋件及隐蔽工程 监理工程师 检查零部件制作和隐蔽工程是否符...
