水电安装预留预埋施工工艺标准做法

水电安装预留预埋施工工艺标准做法_第1页
1/21
水电安装预留预埋施工工艺标准做法_第2页
2/21
水电安装预留预埋施工工艺标准做法_第3页
3/21

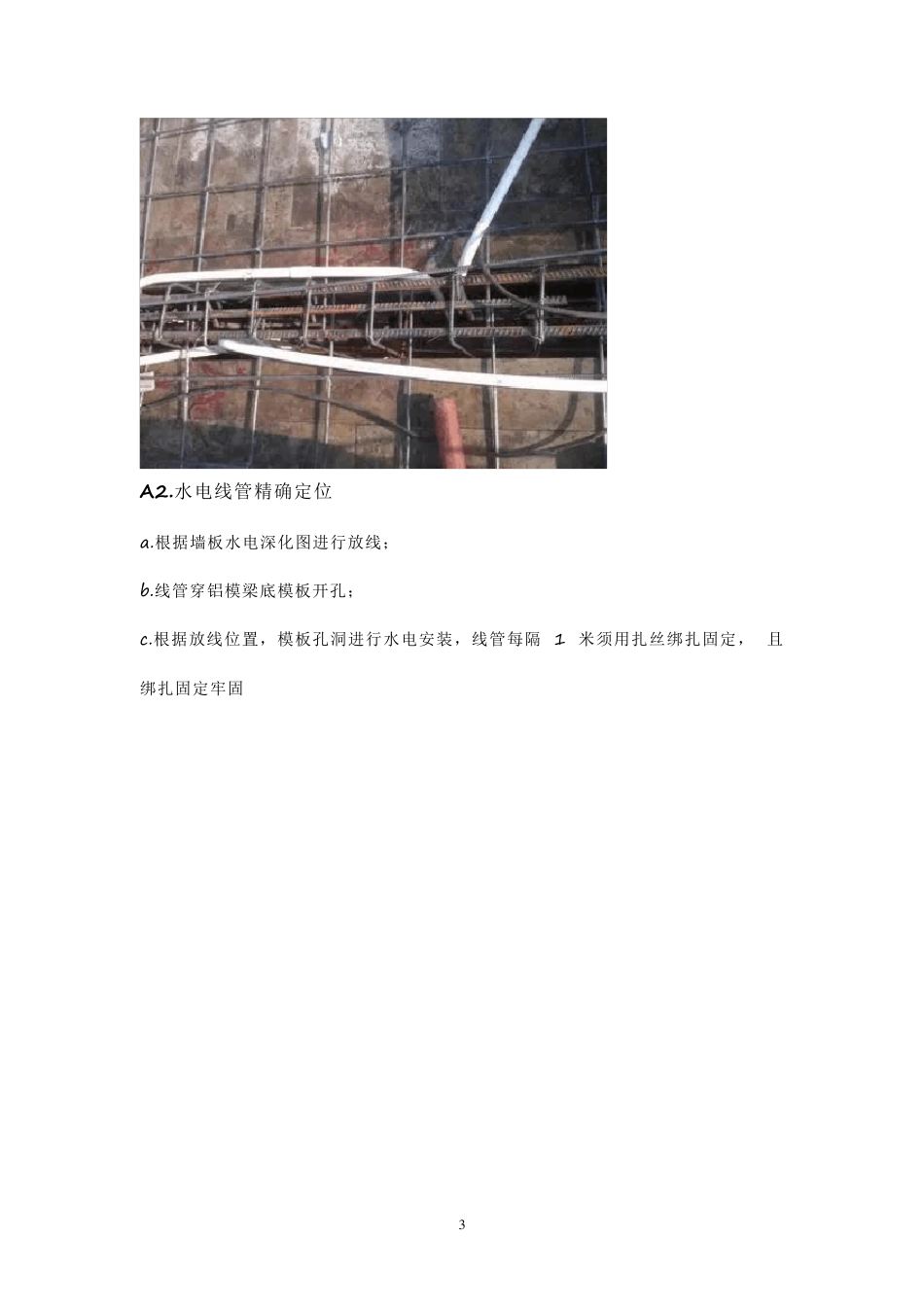

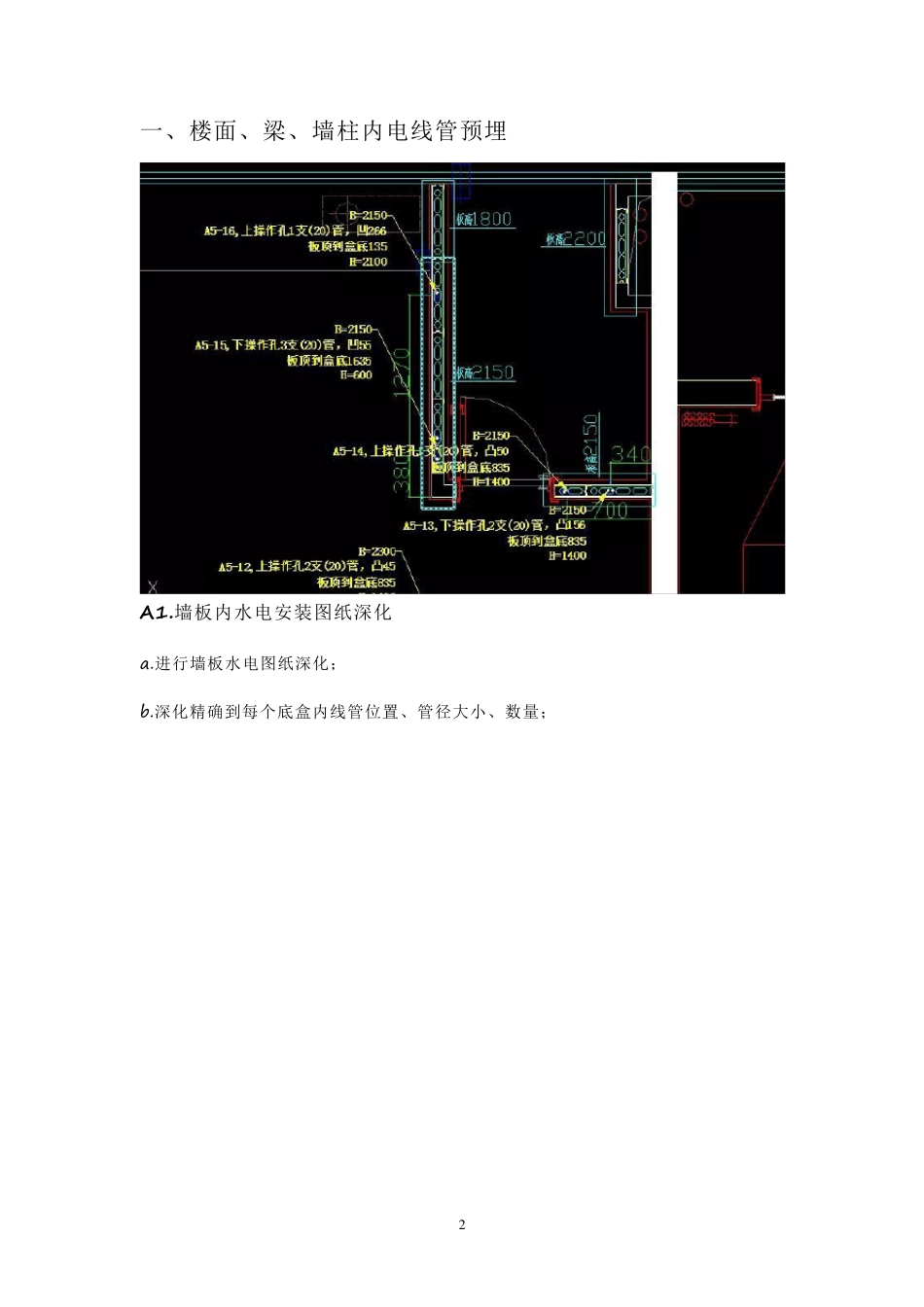

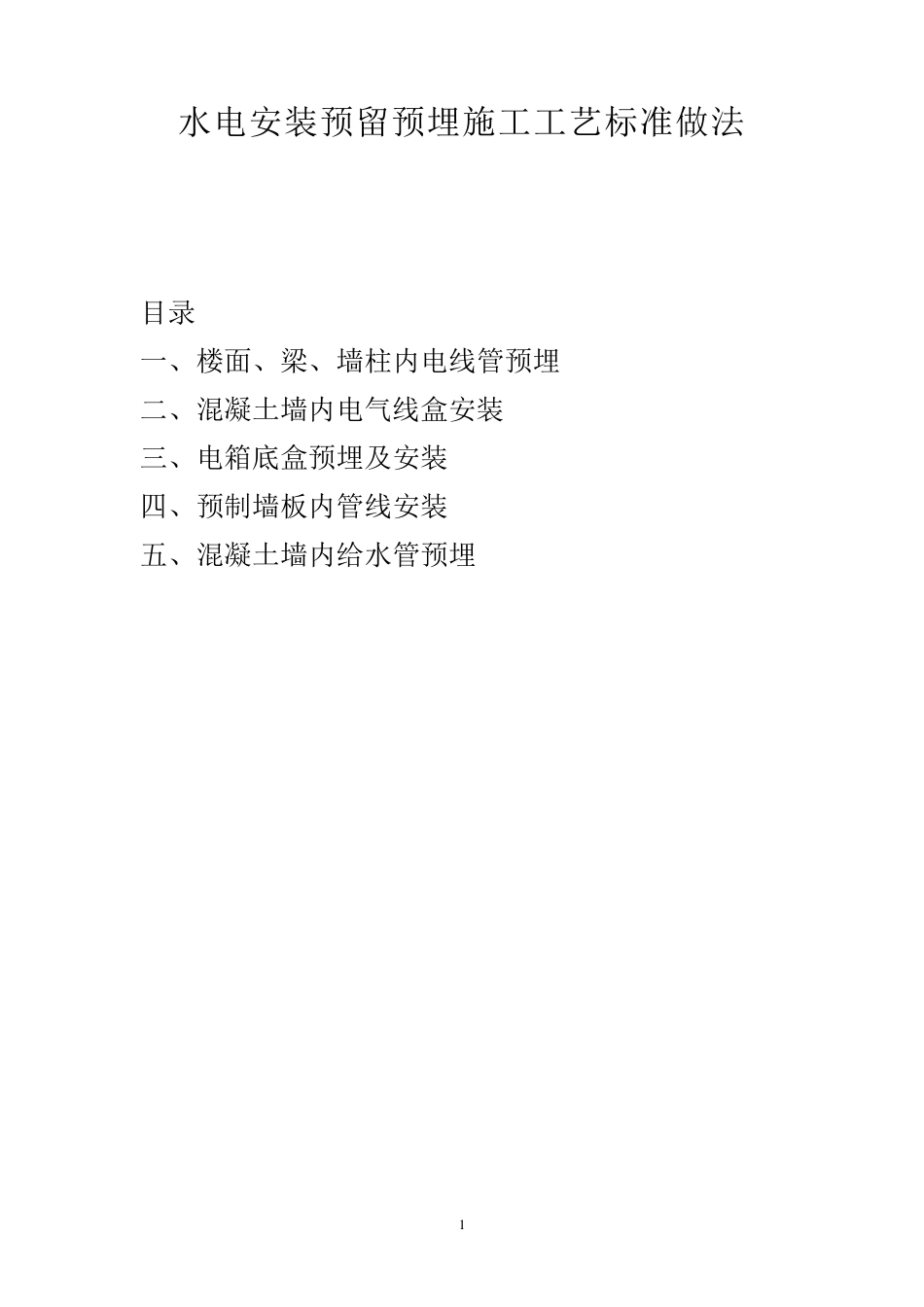

1 水电安装预留预埋施工工艺标准做法 目录 一、楼面、梁、墙柱内电线管预埋 二、混凝土墙内电气线盒安装 三、电箱底盒预埋及安装 四、预制墙板内管线安装 五、混凝土墙内给水管预埋 2 一、楼面、梁、墙柱内电线管预埋 A1.墙板内水电安装图纸深化 a.进行墙板水电图纸深化; b.深化精确到每个底盒内线管位置、管径大小、数量; 3 A2.水电线管精确定位 a.根据墙板水电深化图进行放线; b.线管穿铝模梁底模板开孔; c.根据放线位置,模板孔洞进行水电安装,线管每隔 1 米须用扎丝绑扎固定, 且绑扎固定牢固 4 A3. 线管由地面返上至预制墙板面的插座线管 a.根据墙板水电深化图,放线、三维定位(包括横向、纵向、竖向),并使用油漆或其他材料做好定位标记,标记准确、清晰; b.根据定位标记进行线管安装; c.线管须处于墙板偏外侧位置,避免后期线管偏里侧而打凿、破坏墙板; d.并列线管严禁前后安装,须并排一致安装; e.线管无支撑需增加钢筋支撑或使用线管横向固定; f.钢筋支撑需进行焊机点焊牢靠无松动; g .再将线管牢靠固定; 5 A4 .线管由地面返上至预制墙板面的插座线管 a .未按照要求线管安装及预埋,无定位、无定位标记、未固定绑扎到位、线管未保持一定的间距; 6 二、混凝土墙内电气线盒安装 A1. 线盒左右定位 a .铝模安装前,放线人员在楼板面上弹出墙体控制线,以此控制线为基准,参照墙板水电深化图进行线盒尺寸定位; 7 A2.线盒水平定位及放样复测 a.进行线盒水平线放样; b.对已放样完成的水平线用水平尺进行复测,确认无误后进行定位施工; 8 A3. 线盒安装 a .使用穿筋带耳的线盒,连体开关及插座应使用连体卡扣式线盒; A4. 线盒水平调整 9 A5.线盒固定钢筋点焊 A6.线盒侧面调整 10 A7.线盒侧面固定钢筋点焊 a.在侧边固定点焊时,高温容易烧穿塑料底盒。需先在线盒上浇水,待固定后再对点焊部位进行降温; A8.线盒固定及定位筋安装 a.混凝土墙内线盒两侧固定完成;b.进行水平、竖向及平面的复测; c.在线盒四角的其中对角用 2 根(其长度略小于混凝土墙厚度 2m m ) 的钢筋控制线盒不偏出墙位,钢筋头平齐线盒表面; 11 A9.拆模后线盒观感良好; A10.未按照要求安装,拆模后并列底盒未做到横平竖直,平齐墙面,观感较差; 12 A11.线盒使用盖板进行成品保护 13 三、电箱底盒预埋及安装 三、 A1.电箱底盒预埋及安装 a.在水电加工厂内预制电箱底盒定位钢...
