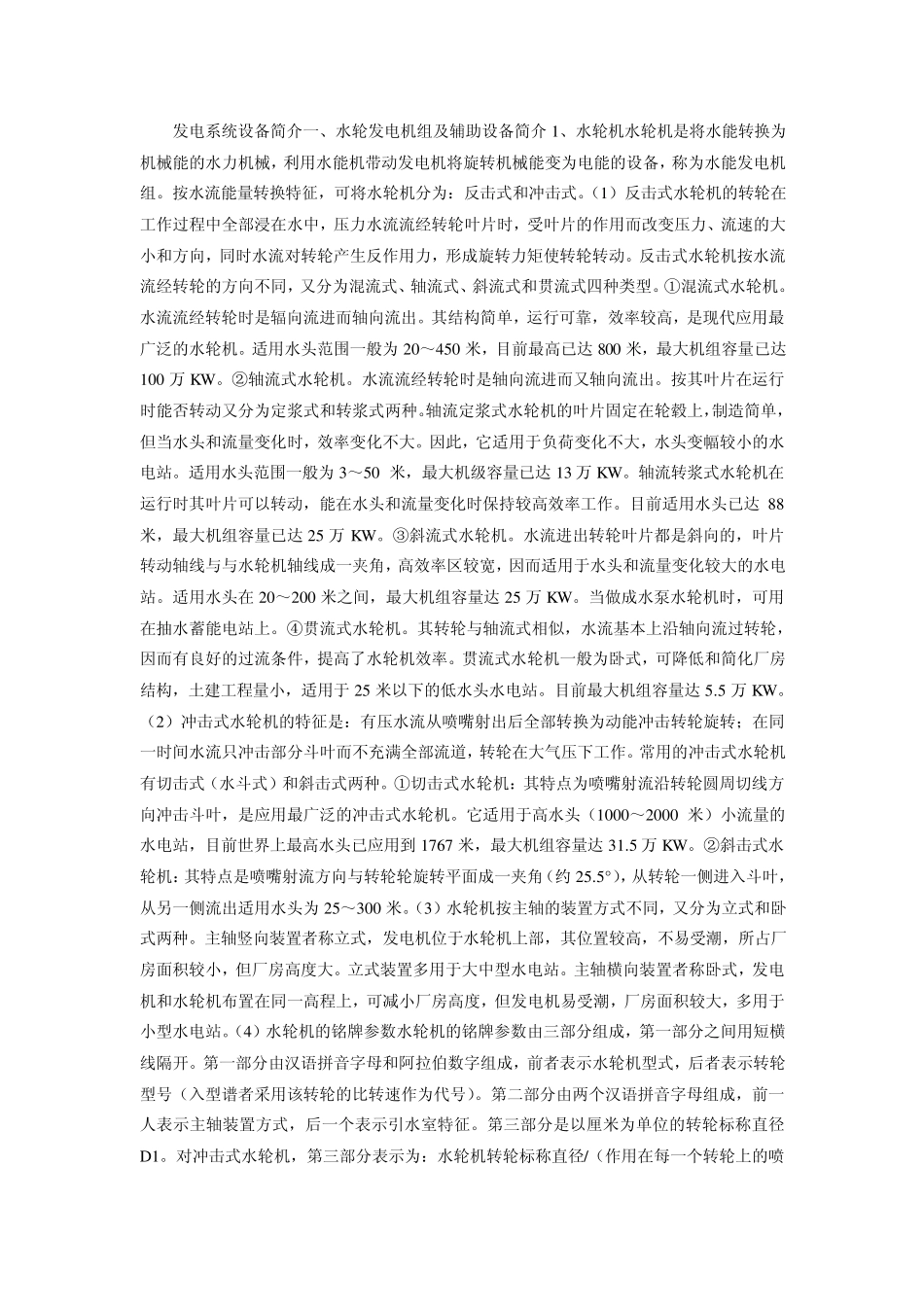

发电系统设备简介一、水轮发电机组及辅助设备简介1、水轮机水轮机是将水能转换为机械能的水力机械，利用水能机带动发电机将旋转机械能变为电能的设备，称为水能发电机组。按水流能量转换特征，可将水轮机分为：反击式和冲击式。（1）反击式水轮机的转轮在工作过程中全部浸在水中，压力水流流经转轮叶片时，受叶片的作用而改变压力、流速的大小和方向，同时水流对转轮产生反作用力，形成旋转力矩使转轮转动。反击式水轮机按水流流经转轮的方向不同，又分为混流式、轴流式、斜流式和贯流式四种类型。①混流式水轮机。水流流经转轮时是辐向流进而轴向流出。其结构简单，运行可靠，效率较高，是现代应用最广泛的水轮机。适用水头范围一般为20～450 米，目前最高已达 800 米，最大机组容量已达100 万 KW。②轴流式水轮机。水流流经转轮时是轴向流进而又轴向流出。按其叶片在运行时能否转动又分为定浆式和转浆式两种。轴流定浆式水轮机的叶片固定在轮毂上，制造简单，但当水头和流量变化时，效率变化不大。因此，它适用于负荷变化不大，水头变幅较小的水电站。适用水头范围一般为3～50 米，最大机级容量已达 13 万 KW。轴流转浆式水轮机在运行时其叶片可以转动，能在水头和流量变化时保持较高效率工作。目前适用水头已达 88米，最大机组容量已达 25 万 KW。③斜流式水轮机。水流进出转轮叶片都是斜向的，叶片转动轴线与与水轮机轴线成一夹角，高效率区较宽，因而适用于水头和流量变化较大的水电站。适用水头在20～200 米之间，最大机组容量达 25 万 KW。当做成水泵水轮机时，可用在抽水蓄能电站上。④贯流式水轮机。其转轮与轴流式相似，水流基本上沿轴向流过转轮，因而有良好的过流条件，提高了水轮机效率。贯流式水轮机一般为卧式，可降低和简化厂房结构，土建工程量小，适用于 25 米以下的低水头水电站。目前最大机组容量达 5.5 万 KW。（2）冲击式水轮机的特征是：有压水流从喷嘴射出后全部转换为动能冲击转轮旋转；在同一时间水流只冲击部分斗叶而不充满全部流道，转轮在大气压下工作。常用的冲击式水轮机有切击式（水斗式）和斜击式两种。①切击式水轮机：其特点为喷嘴射流沿转轮圆周切线方向冲击斗叶，是应用最广泛的冲击式水轮机。它适用于高水头（1000～2000 米）小流量的水电站，目前世界上最高水头已应用到 1767 米，最大机组容量达 31.5 万 KW。②斜击式水轮机：其特点是喷嘴射流方向与转轮轮旋转平面成一夹角（...
