水稳碎石目标配合比报告

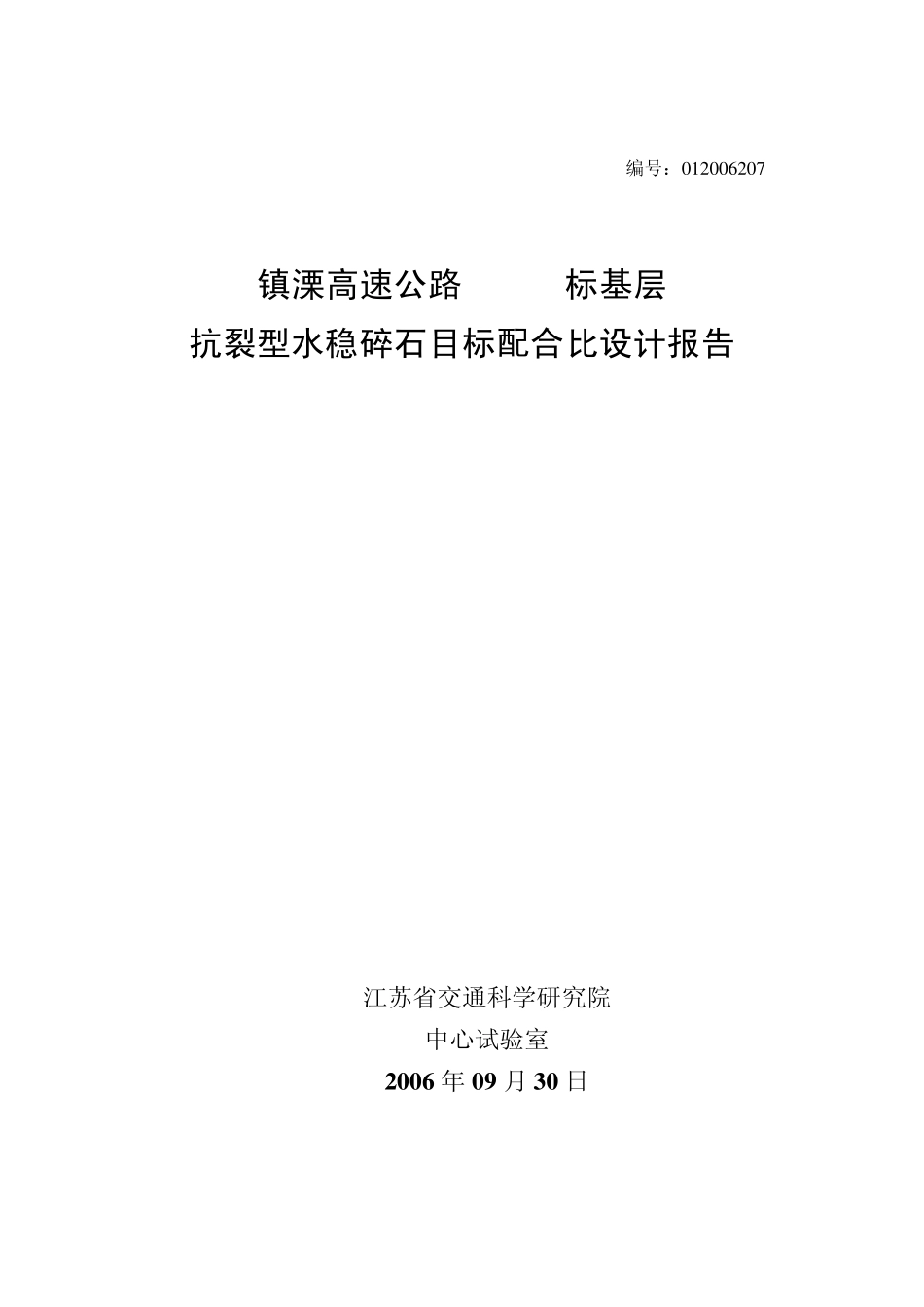

水稳碎石目标配合比报告_第1页
1/7

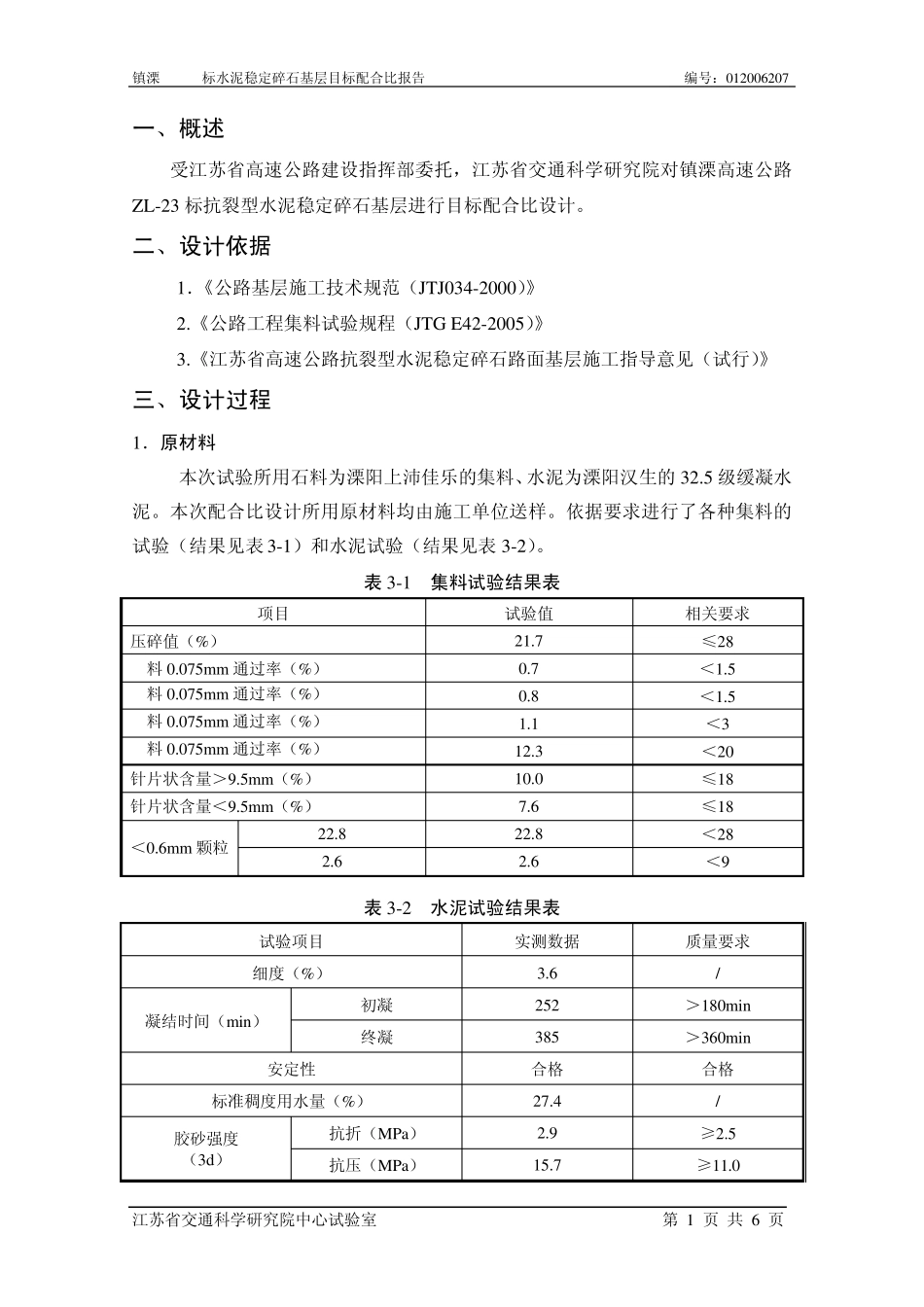

水稳碎石目标配合比报告_第2页
2/7

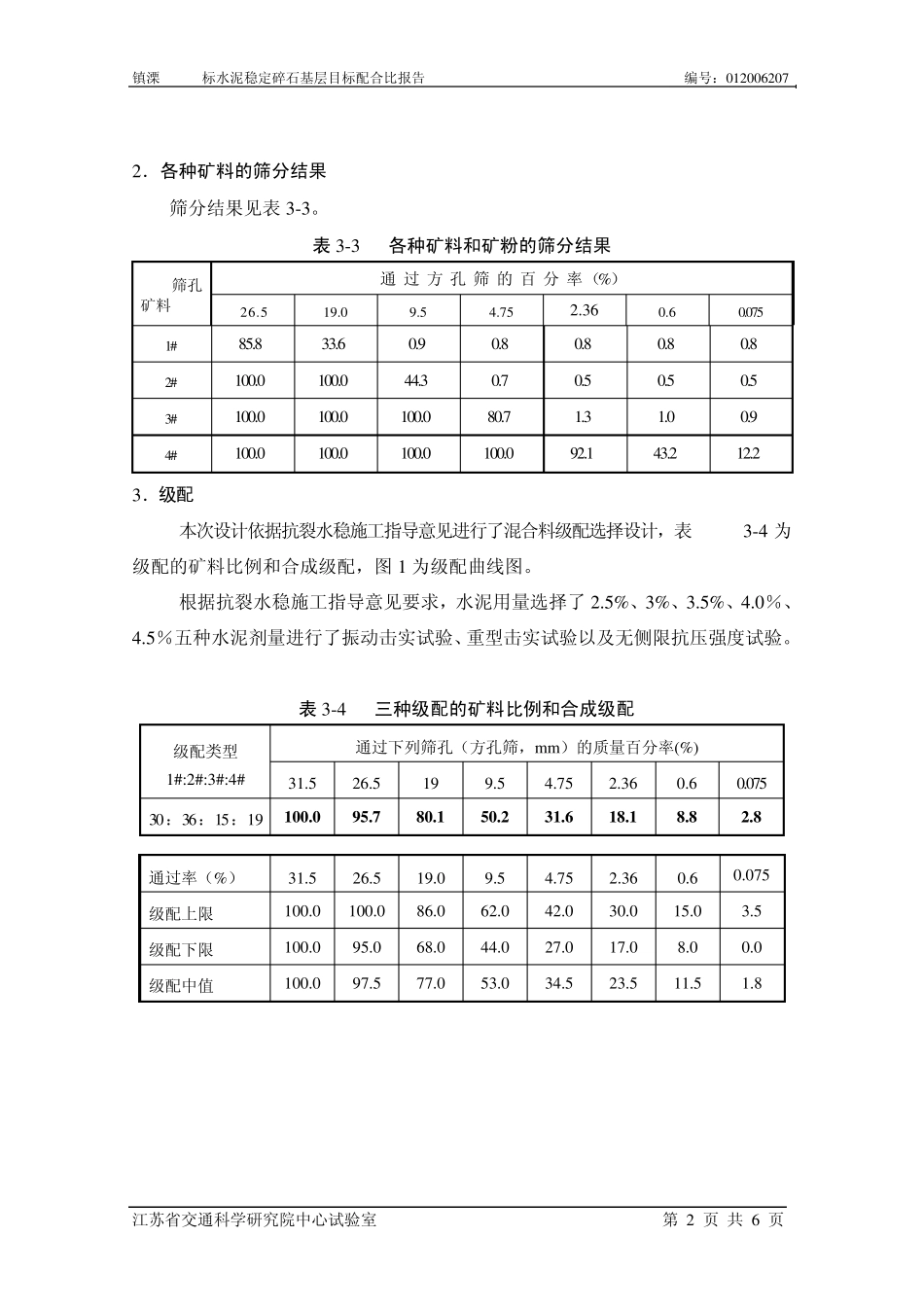

水稳碎石目标配合比报告_第3页
3/7
编号:0 1 2 0 0 6 2 0 7 镇溧高速公路 ZL-23标基层 抗裂型水稳碎石目标配合比设计报告 江苏省交通科学研究院 中心试验室 2 0 0 6 年 0 9 月 3 0 日 镇溧ZL-23标水泥稳定碎石基层目标配合比报告 编号:012006207 江苏省交通科学研究院中心试验室 第 1 页 共 6 页 一、概述 受江苏省高速公路建设指挥部委托,江苏省交通科学研究院对镇溧高速公路ZL-23 标抗裂型水泥稳定碎石基层进行目标配合比设计。 二、设计依据 1.《公路基层施工技术规范(JTJ034-2000)》 2.《公路工程集料试验规程(JTG E42-2005)》 3.《江苏省高速公路抗裂型水泥稳定碎石路面基层施工指导意见(试行)》 三、设计过程 1.原材料 本次试验所用石料为溧阳上沛佳乐的集料、水泥为溧阳汉生的32.5 级缓凝水泥。本次配合比设计所用原材料均由施工单位送样。依据要求进行了各种集料的试验(结果见表3-1)和水泥试验(结果见表3-2)。 表 3-1 集料试验结果表 项目 试验值 相关要求 压碎值(%) 21.7 ≤28 1#料0.075mm 通过率(%) 0.7 <1.5 2#料0.075mm 通过率(%) 0.8 <1.5 3#料0.075mm 通过率(%) 1.1 <3 4#料0.075mm 通过率(%) 12.3 <20 针片状含量>9.5mm(%) 10.0 ≤18 针片状含量<9.5mm(%) 7.6 ≤18 <0.6mm 颗粒 22.8 22.8 <28 2.6 2.6 <9 表 3-2 水泥试验结果表 试验项目 实测数据 质量要求 细度(%) 3.6 / 凝结时间(min) 初凝 252 >180min 终凝 385 >360min 安定性 合格 合格 标准稠度用水量(%) 27.4 / 胶砂强度 (3d) 抗折(MPa) 2.9 ≥2.5 抗压(MPa) 15.7 ≥11.0 镇溧ZL-23标水泥稳定碎石基层目标配合比报告 编号:012006207 江苏省交通科学研究院中心试验室 第 2 页 共 6 页 2.各种矿料的筛分结果 筛分结果见表3-3。 表3-3 各种矿料和矿粉的筛分结果 筛孔 矿料 通 过 方 孔 筛 的 百 分 率 (%) 26.5 19.0 9.5 4.75 2.36 0.6 0.075 1# 85.8 33.6 0.9 0.8 0.8 0.8 0.8 2# 100.0 100.0 44.3 0.7 0.5 0.5 0.5 3# 100.0 100.0 100.0 80.7 1.3 1.0 0.9 4# 100.0 100.0 100.0 100.0 92.1 43.2 12.2 3.级配 本次设计依据抗裂水稳施工指导意见进行了混合料级配选择设计,表3-4 为级配的矿料比例和合成级配,图1 为级配曲线图。 根据抗裂水稳施工指导意...
