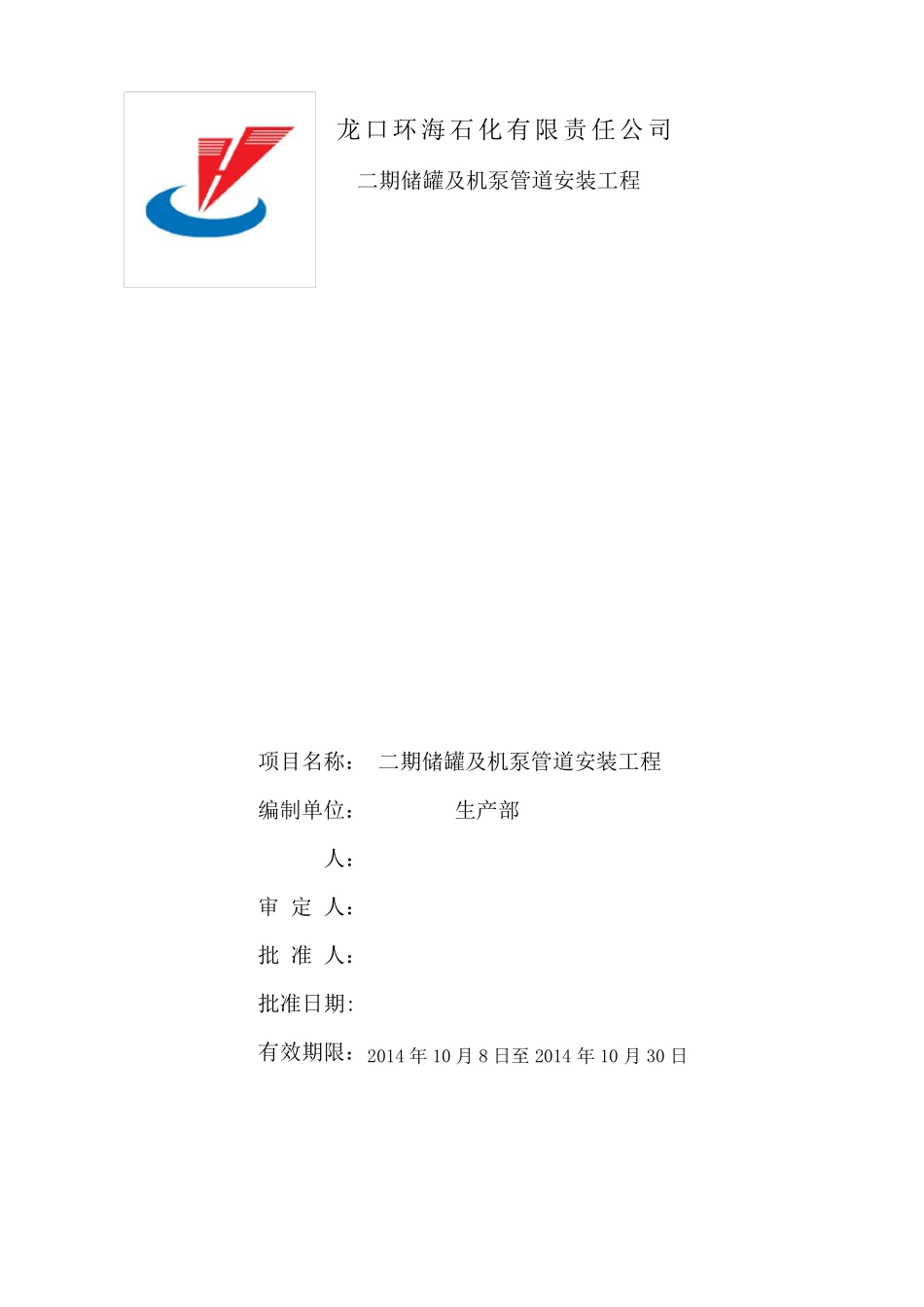

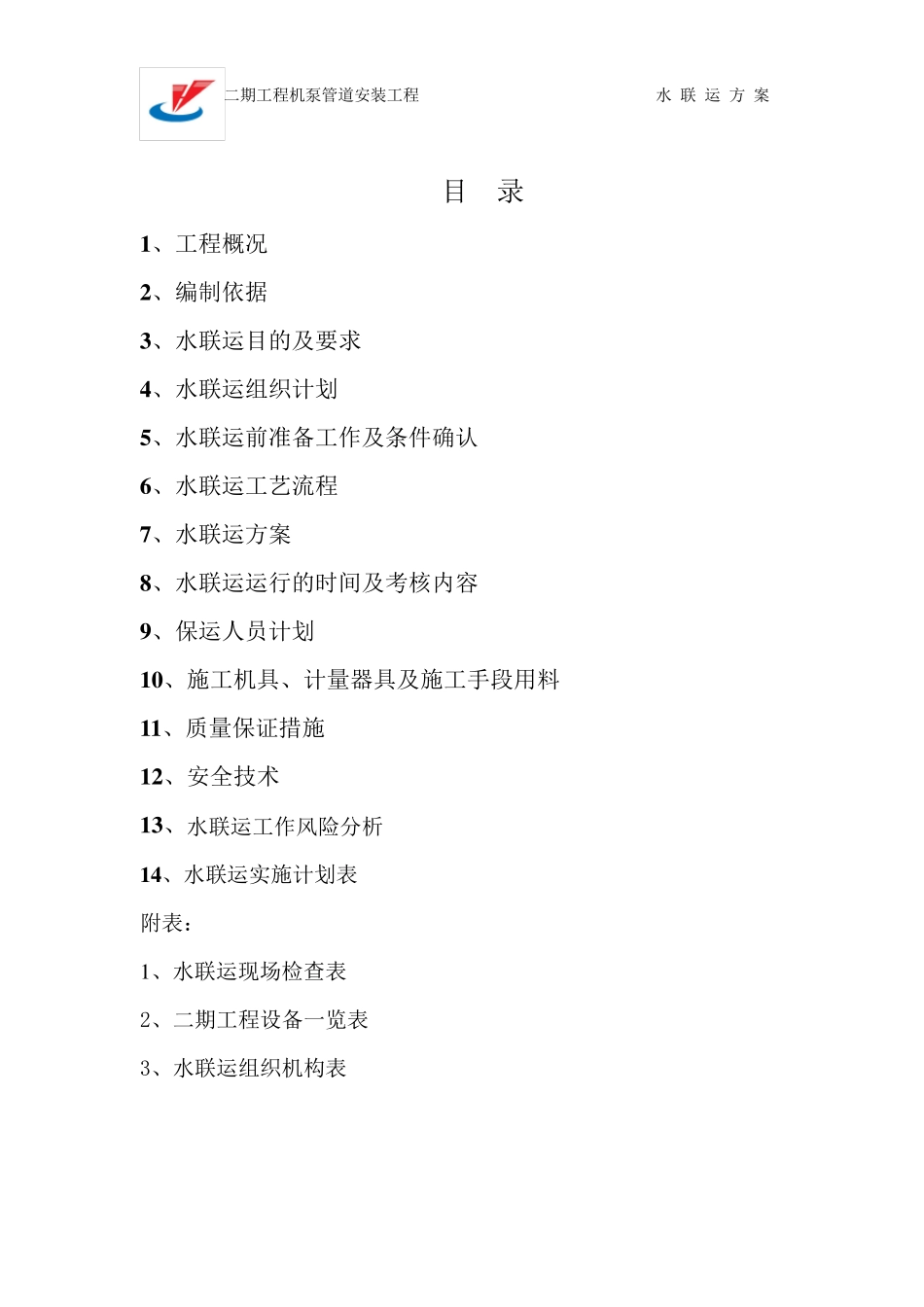

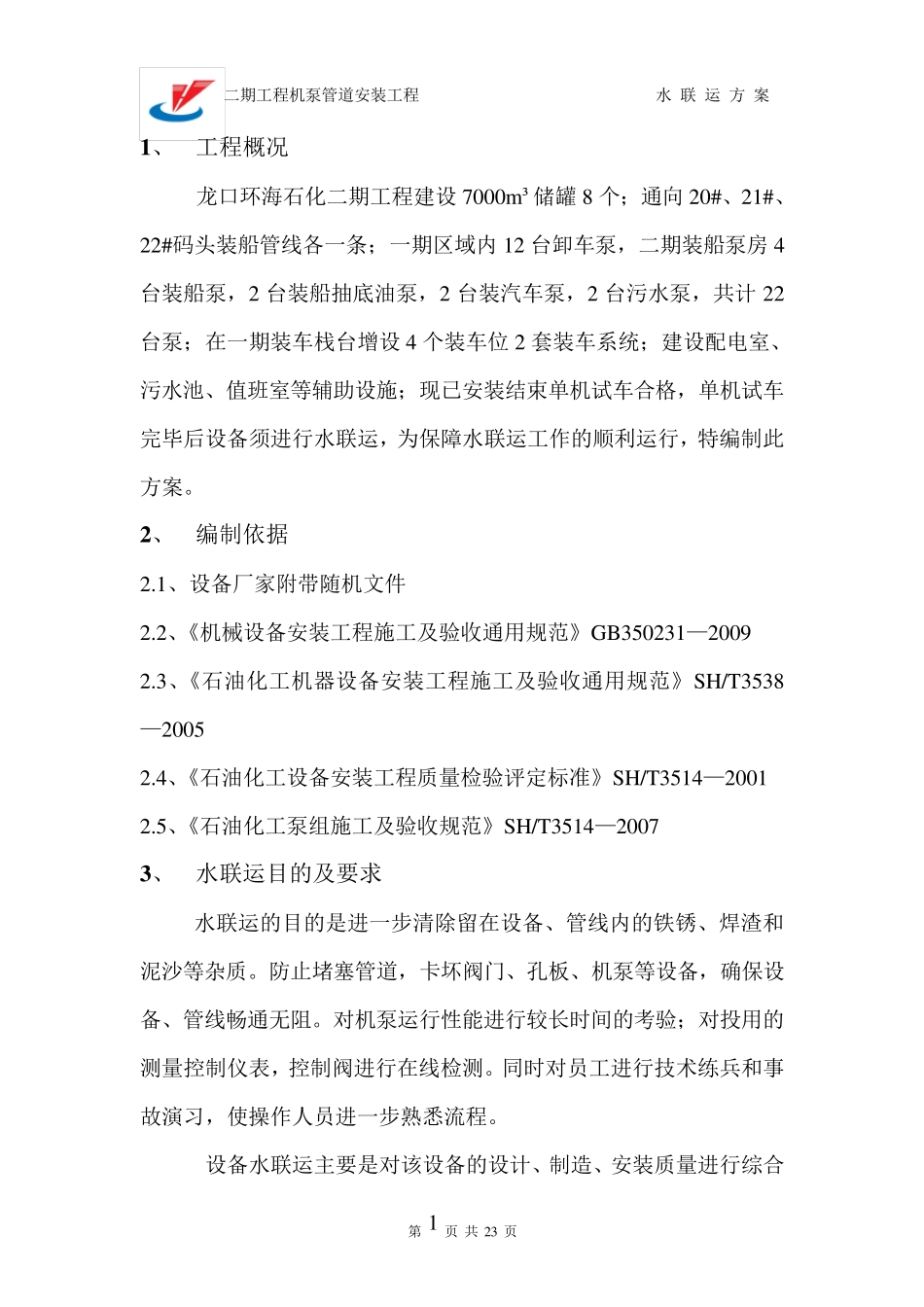

龙口环海石化有限责任公司 二期储罐及机泵管道安装工程 项目名称： 二期储罐及机泵管道安装工程 编制单位： 生产部 * * 人： *** 审 定 人： 批 准 人： 批准日期: 有效期限：2014 年 10 月 8 日至 2014 年 10 月 30 日 龙口环海石化二期工程机泵管道安装工程 水 联 运 方 案 目 录 1 、工程概况 2 、编制依据 3 、水联运目的及要求 4 、水联运组织计划 5 、水联运前准备工作及条件确认 6 、水联运工艺流程 7 、水联运方案 8 、水联运运行的时间及考核内容 9 、保运人员计划 1 0 、施工机具、计量器具及施工手段用料 1 1 、质量保证措施 1 2 、安全技术 1 3 、水联运工作风险分析 1 4 、水联运实施计划表 附表： 1 、水联运现场检查表 2、二期工程设备一览表 3、水联运组织机构表 龙口环海石化二期工程机泵管道安装工程 水 联 运 方 案 第 1 页 共 23 页 1 、 工程概况 龙口环海石化二期工程建设7000m ³储罐8 个；通向20#、21#、22#码头装船管线各一条；一期区域内12 台卸车泵，二期装船泵房4台装船泵，2 台装船抽底油泵，2 台装汽车泵，2 台污水泵，共计22台泵；在一期装车栈台增设4 个装车位2 套装车系统；建设配电室、污水池、值班室等辅助设施；现已安装结束单机试车合格，单机试车完毕后设备须进行水联运，为保障水联运工作的顺利运行，特编制此方案。 2 、 编制依据 2.1、设备厂家附带随机文件 2.2、《机械设备安装工程施工及验收通用规范》GB350231—2009 2.3、《石油化工机器设备安装工程施工及验收通用规范》SH/T3538—2005 2.4、《石油化工设备安装工程质量检验评定标准》SH/T3514—2001 2.5、《石油化工泵组施工及验收规范》SH/T3514—2007 3 、 水联运目的及要求 水联运的目的是进一步清除留在设备、管线内的铁锈、焊渣和泥沙等杂质。防止堵塞管道，卡坏阀门、孔板、机泵等设备，确保设备、管线畅通无阻。对机泵运行性 能 进行较 长 时 间 的考 验；对投 用的测 量控 制仪 表 ，控 制阀进行在线检测 。同 时 对员 工进行技 术 练 兵 和事故 演 习 ，使 操 作人 员 进一步熟 悉 流 程。 设备水联运主 要是对该 设备的设计、制造 、安装质量进行综 合 龙口环海石化二期工程机泵管道安装工程 水 联 运 方 案 第 2 页 共 2 3 页 检验的重要步骤，是系统正常开工前的...
