水质自动在线监测站项目_设备安装方案

水质自动在线监测站项目_设备安装方案_第1页
1/10
水质自动在线监测站项目_设备安装方案_第2页
2/10
水质自动在线监测站项目_设备安装方案_第3页
3/10

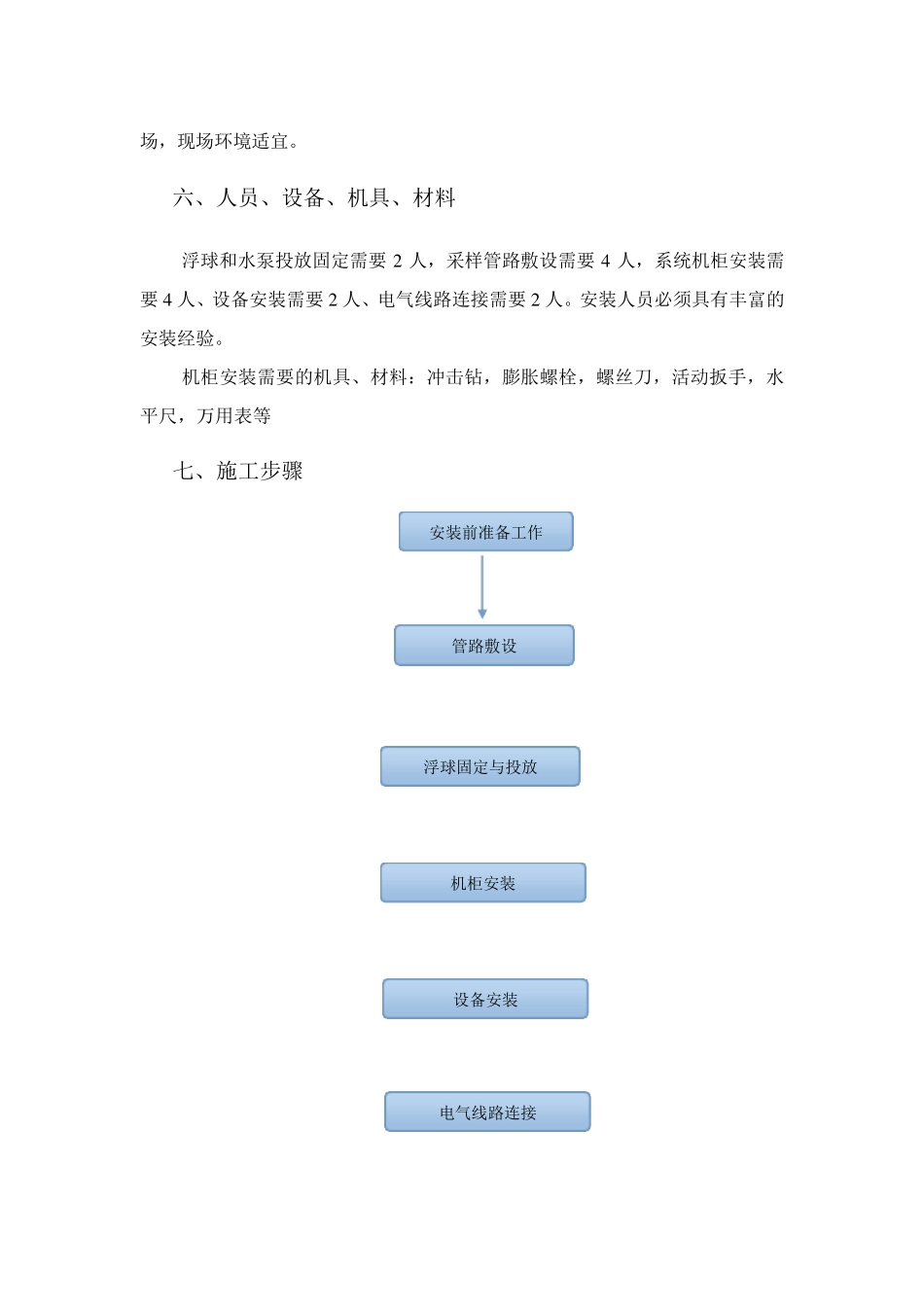

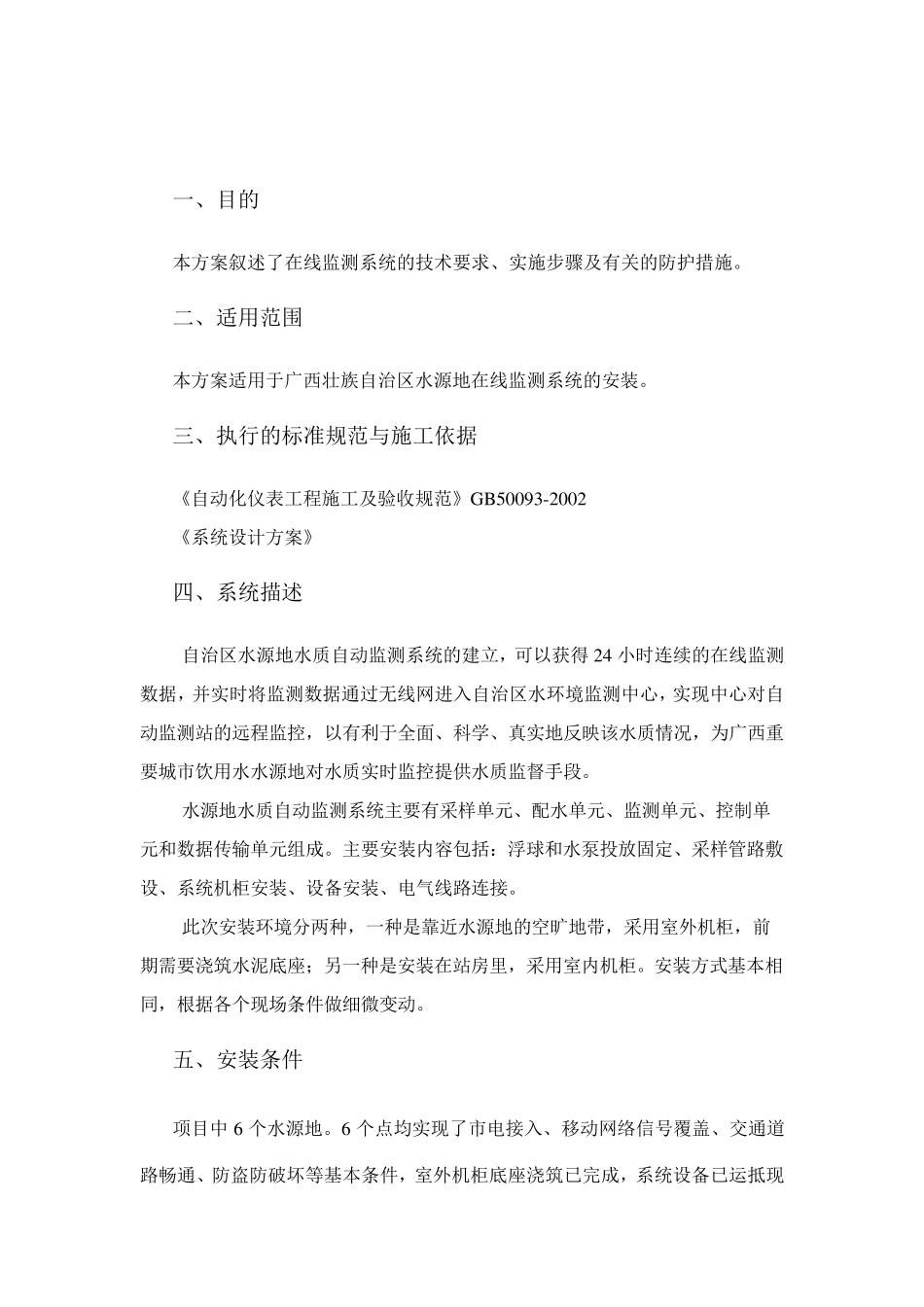

精品文档,放心下载,放心阅读 水质自动在线监测站项目 设精品文档,超值下载 备 安 装 方 案 编制单位: 一、目的 本方案叙述了在线监测系统的技术要求、实施步骤及有关的防护措施。 二、适用范围 本方案适用于广西壮族自治区水源地在线监测系统的安装。 三、执行的标准规范与施工依据 《自动化仪表工程施工及验收规范》GB50093-2002 《系统设计方案》 四、系统描述 自治区水源地水质自动监测系统的建立,可以获得 24 小时连续的在线监测数据,并实时将监测数据通过无线网进入自治区水环境监测中心,实现中心对自动监测站的远程监控,以有利于全面、科学、真实地反映该水质情况,为广西重要城市饮用水水源地对水质实时监控提供水质监督手段。 水源地水质自动监测系统主要有采样单元、配水单元、监测单元、控制单元和数据传输单元组成。主要安装内容包括:浮球和水泵投放固定、采样管路敷设、系统机柜安装、设备安装、电气线路连接。 此次安装环境分两种,一种是靠近水源地的空旷地带,采用室外机柜,前期需要浇筑水泥底座;另一种是安装在站房里,采用室内机柜。安装方式基本相同,根据各个现场条件做细微变动。 五、安装条件 项目中 6 个水源地。6 个点均实现了市电接入、移动网络信号覆盖、交通道路畅通、防盗防破坏等基本条件,室外机柜底座浇筑已完成,系统设备已运抵现场,现场环境适宜。 六、人员、设备、机具、材料 浮球和水泵投放固定需要 2 人,采样管路敷设需要 4 人,系统机柜安装需要 4 人、设备安装需要 2 人、电气线路连接需要 2 人。安装人员必须具有丰富的安装经验。 机柜安装需要的机具、材料:冲击钻,膨胀螺栓,螺丝刀,活动扳手,水平尺,万用表等 七、施工步骤 安装前准备工作 管路敷设 设备安装 电气线路连接 机柜安装 浮球固定与投放 八、作业要点 8.1 安装前的工作 8.1.1 货物开箱,根据货物清单,清点货物,检查货物情况,包括货物外观、合格证、标识、随机资料、附件等,有缺货、货物损坏及时记录并报告。 8.1.2 检查现场情况是否符合安装条件,包括基座浇筑是否完成且基座面是否平整,预埋件是否正确,浮球投放和管路敷设时现场水文情况良好,机具、材料是否准备齐全、到位。 8.2 管路敷设 8.2.1 确定管路敷设方式,可根据现场条件分别采用钢丝软管+采样管或钢管+采样管的方式,如果现场是不规则的土坡岸,采用采样管外套钢丝软管的方式,如果现场是规则的...
