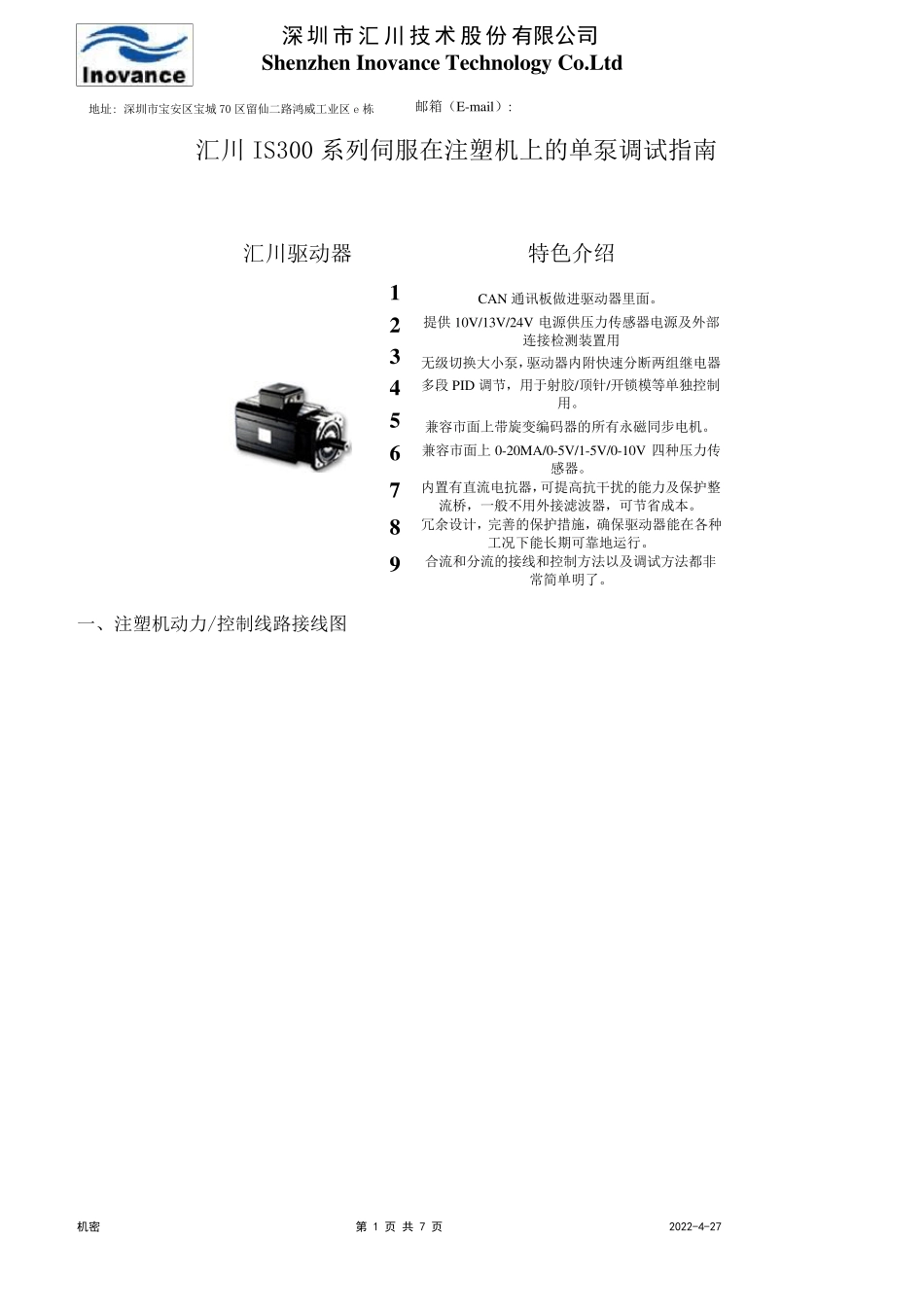

= 深圳市汇川技术股份 有限公司 Shenzhen Inovance Technology Co.Ltd 地 址 : 深 圳 市 宝 安 区 宝 城 70 区 留 仙 二 路 鸿 威 工 业 区 e 栋 邮 箱 （ E-mail） : ********************* 机密 第 1 页 共 7 页 2022-4-27 汇 川 IS300 系 列 伺 服 在 注 塑 机 上 的 单 泵 调 试 指 南 汇 川 驱 动 器 特 色 介 绍 1 CAN 通 讯 板 做 进 驱 动 器 里 面 。 2 提 供 10V/13V/24V 电 源 供 压 力 传 感 器 电 源 及 外 部连 接 检 测 装 置 用 3 无 级 切 换 大 小 泵 ，驱 动 器 内 附 快 速 分 断 两 组 继 电 器 4 多 段 PID 调 节 ， 用 于 射 胶 /顶 针 /开 锁 模 等 单 独 控 制用 。 5 兼 容 市 面 上 带 旋 变 编 码 器 的 所 有 永 磁 同 步 电 机 。 6 兼 容 市 面 上 0-20MA/0-5V/1-5V/0-10V 四 种 压 力 传感 器 。 7 内 置 有 直 流 电 抗 器 ，可 提 高 抗 干 扰 的 能 力 及 保 护整流 桥， 一般不用 外 接 滤波器 ， 可 节 省成本。 8 冗余设计， 完善的 保 护措施， 确保 驱 动 器 能 在 各种工 况下能 长期可 靠地 运行。 9 合流 和分 流 的 接 线和控 制 方法以及 调 试 方法都非常简单 明了。 一、注 塑 机 动 力 /控 制 线路 接 线图 = 深圳市汇川技术股份 有限公司 Shenzhen Inovance Technology Co.Ltd 地址: 深圳市宝安区宝城70 区留仙二路鸿威工业区e 栋 邮箱（E-mail）: ********************* 机密 第 2 页 共 7 页 2022-4-27 三、驱动器和电阻配匹表 驱动器 制动电阻 制动单元 IS300T015 500W/65 欧 ## IS300T020 800W/45 欧 ## IS300T030 1000W/35 欧 ## IS300T035 1500W/25 欧 ## IS300T040 1300W/22 欧 ## IS300T050 2500W/16 欧 ## IS300T070 3700W/16 欧 MDBU-70B IS300T080 4500W/16 欧 MDBU-70B IS300T100 4500W/8 欧 MDBU-70B 四、电机参数打包功能表 注：为了简化电机参数调试，我司把菲士电机参数进行打包，不必再逐个输入电机参数如 KW/A/U/Hz/rpm,根据以上的举例说明，在输入电机代码时要看准电机铭牌上的型号，如 TYPE：U1004F15.3 其代码是 10415 菲士...
