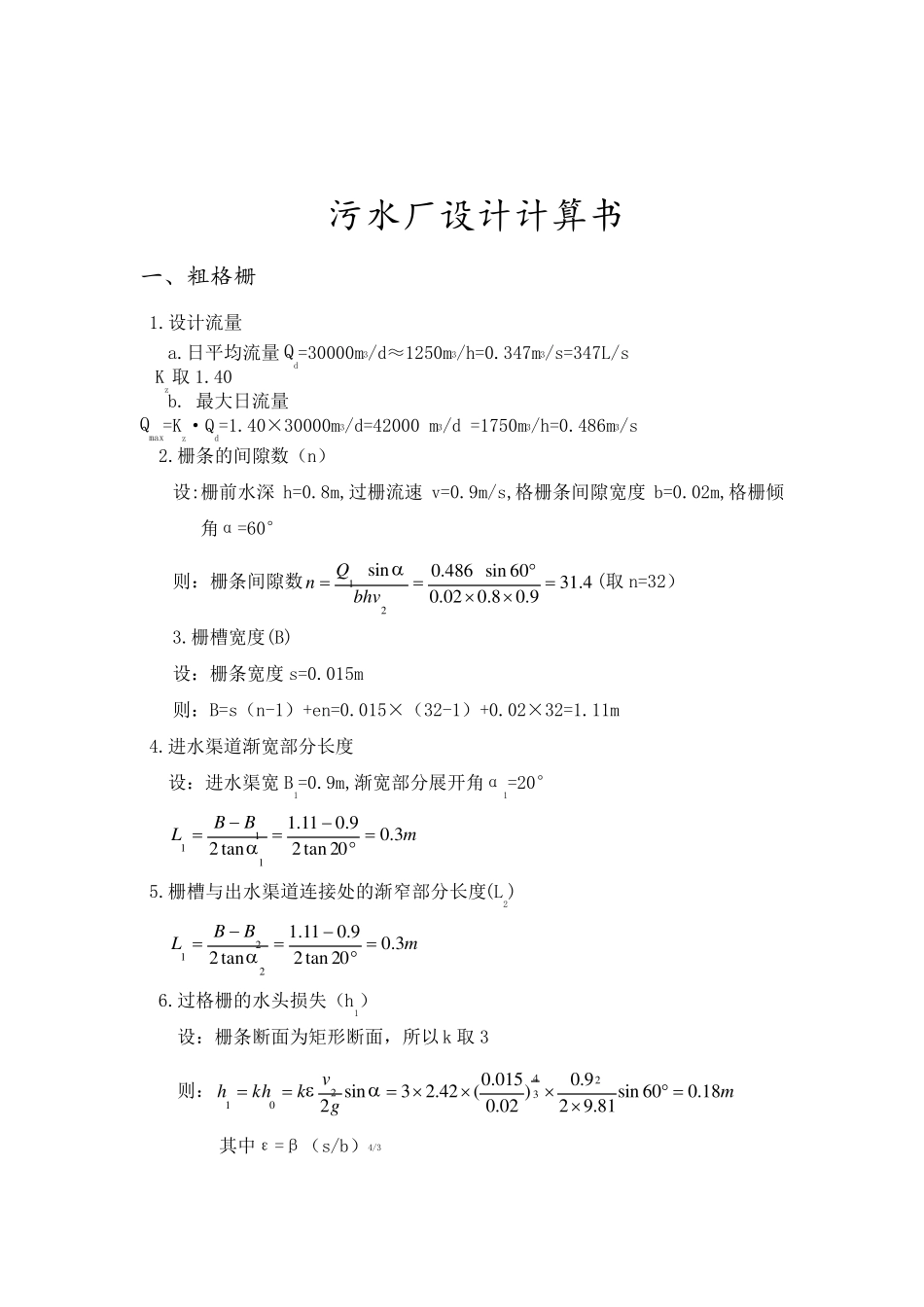

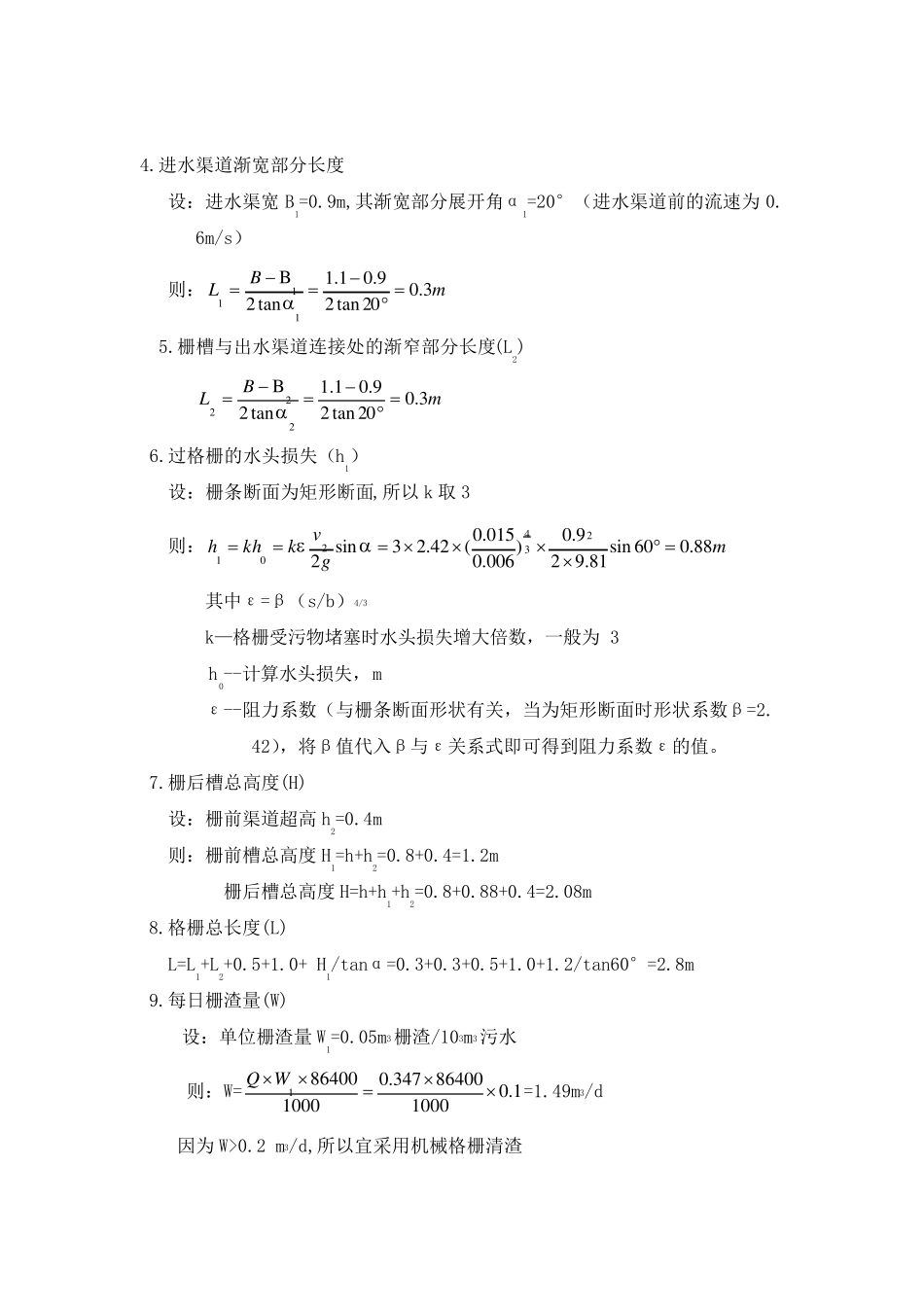

污水厂设计计算书 一、粗格栅 1.设计流量 a.日平均流量Qd=30000m3/d≈1250m3/h=0.347m3/s=347L/s Kz取1.40 b. 最大日流量 Qmax=Kz·Qd=1.40×30000m3/d=42000 m3/d =1750m3/h=0.486m3/s 2.栅条的间隙数（n） 设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60° 则：栅条间隙数4.319.08.002.060sin486.0sin21bhvQn(取n=32） 3.栅槽宽度(B) 设：栅条宽度s=0.015m 则：B=s（n-1）+en=0.015×（32-1）+0.02×32=1.11m 4.进水渠道渐宽部分长度 设：进水渠宽B1=0.9m,渐宽部分展开角α1=20° mBBL3.020tan29.011.1tan2111 5.栅槽与出水渠道连接处的渐窄部分长度(L2) mBBL3.020tan29.011.1tan2221 6.过格栅的水头损失（h1） 设：栅条断面为矩形断面，所以k 取3 则：mgvkkhh18.060sin81.929.0)02.0015.0(42.23sin2234201 其中ε=β（s/b）4/3 k—格栅受污物堵塞时水头损失增大倍数，一般为3 h0--计算水头损失，m ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值 7.栅后槽总高度(H) 设：栅前渠道超高h2=0.4m 则：栅前槽总高度H1=h+h2=0.8+0.4=1.2m 栅后槽总高度H=h+h1+h2=0.8+0.18+0.4=1.38m 8.格栅总长度(L) L=L1+L2+0.5+1.0+ H1/tanα=0.3+0.3+0.5+1.0+1.2/tan60°=2.80m 9. 每日栅渣量(W) 设：单位栅渣量 W1=0.05m3栅渣/103m3污水 则：W1=05.0100086400347.01000864001WQ=1.49m 3/d 因为W>0.2 m3/d,所以宜采用机械格栅清渣及皮带输送机或无轴输送机输送栅渣 二、细格栅 1.设计流量 Q=30000m3/d，选取流量系数Kz=1.40 则： 最大流量 Qmax＝1.40×30000m3/d=0.486m3/s 2.栅条的间隙数（n） 设:栅前水深 h=0.8m,过栅流速 v=0.9m/s,格栅条间隙宽度e=0.006m,格栅倾角α=60° 则：栅条间隙数69.1049.08.0006.060sin486.0sin21ehvQn(n=105) 设计两组格栅，每组格栅间隙数n=53 3.栅槽宽度(B) 设：栅条宽度s=0.015m 则：B2=s（n-1）+en=0.015×（53-1）+0.006×53=1.1m 所以总槽宽为1.1×2+0.2＝2.4m（考虑中间隔墙厚 0.2m） 4.进水渠道渐宽部分长度 设：进水渠宽B1=0.9m,其渐宽部分展开角α1=20°（进水渠道前的流速为 0.6m/s） 则：mBL3.020tan29.01.1tan2B111 5.栅槽与出水渠道连接处的渐窄...
