污水处理厂设备安装施工技术方案

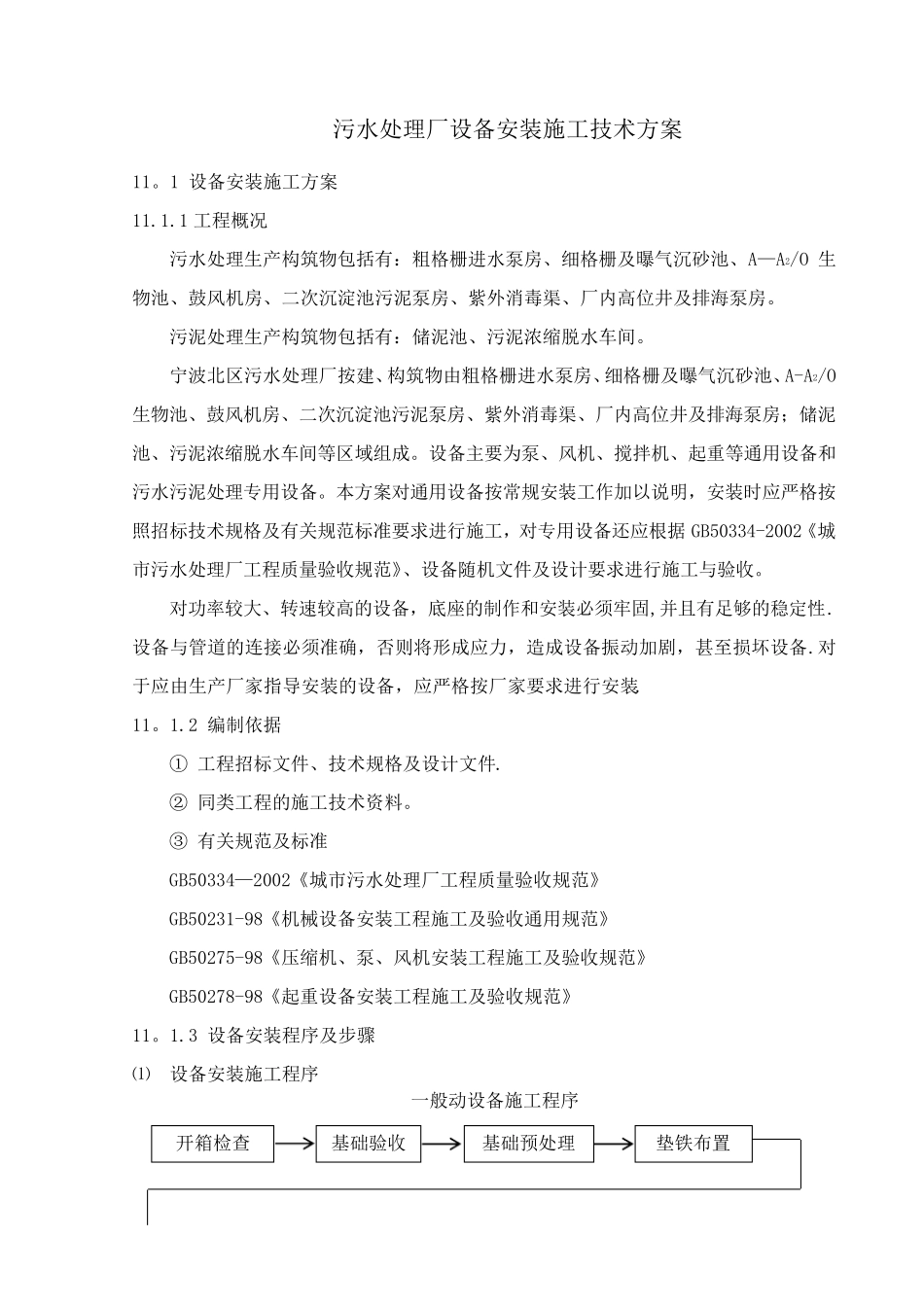

污水处理厂设备安装施工技术方案 11。1 设备安装施工方案 11.1.1 工程概况 污水处理生产构筑物包括有：粗格栅进水泵房、细格栅及曝气沉砂池、A—A2/O 生物池、鼓风机房、二次沉淀池污泥泵房、紫外消毒渠、厂内高位井及排海泵房。 污泥处理生产构筑物包括有：储泥池、污泥浓缩脱水车间。 宁波北区污水处理厂按建、构筑物由粗格栅进水泵房、细格栅及曝气沉砂池、A-A2/O生物池、鼓风机房、二次沉淀池污泥泵房、紫外消毒渠、厂内高位井及排海泵房；储泥池、污泥浓缩脱水车间等区域组成。设备主要为泵、风机、搅拌机、起重等通用设备和污水污泥处理专用设备。本方案对通用设备按常规安装工作加以说明，安装时应严格按照招标技术规格及有关规范标准要求进行施工，对专用设备还应根据 GB50334-2002《城市污水处理厂工程质量验收规范》、设备随机文件及设计要求进行施工与验收。 对功率较大、转速较高的设备，底座的制作和安装必须牢固,并且有足够的稳定性.设备与管道的连接必须准确，否则将形成应力，造成设备振动 加剧 ，甚 至 损 坏 设备.对于 应由生产厂家 指 导 安装的设备，应严格按厂家 要求进行安装. 11。1.2 编 制依 据 ① 工程招标文件、技术规格及设计文件. ② 同 类 工程的施工技术资 料 。 ③ 有关规范及标准 GB50334—2002《城市污水处理厂工程质量验收规范》 GB50231-98《机械 设备安装工程施工及验收通用规范》 GB50275-98《压 缩机、泵、风机安装工程施工及验收规范》 GB50278-98《起重设备安装工程施工及验收规范》 11。1.3 设备安装程序 及步 骤 ⑴ 设备安装施工程序 一 般 动 设备施工程序 开 箱 检 查 基 础 验收 基 础 预 处理 垫 铁 布 置 ⑵ 设备安装前的准备工作 ① 重、大设备应编制运输及吊装方案。 ② 设备安装前应认真与土建和业主做好协调,安排有条件施工的设备先安装。 ③ 安装前各有关责任人及施工员应先熟悉施工图、规范、说明书等有关技术文件,在此基础上参加图纸会审会议及做好记录。并向施工班组技术交底. ⑶ 设备安装步骤 ① 基础验收：基础验收应在甲、乙双方及监理方、基础施工方的共同参与下,按照设计基础图及土建单位提供的施工记录进行验收。重点检查基础的标高、坐标中心线、水平度及外形，基础孔的几何尺寸，偏差是否符合规范规定，并做好相应记录。验收合格后,土建单位应向安装单位、甲方代表办理中交手续，并且提供一份完整...
