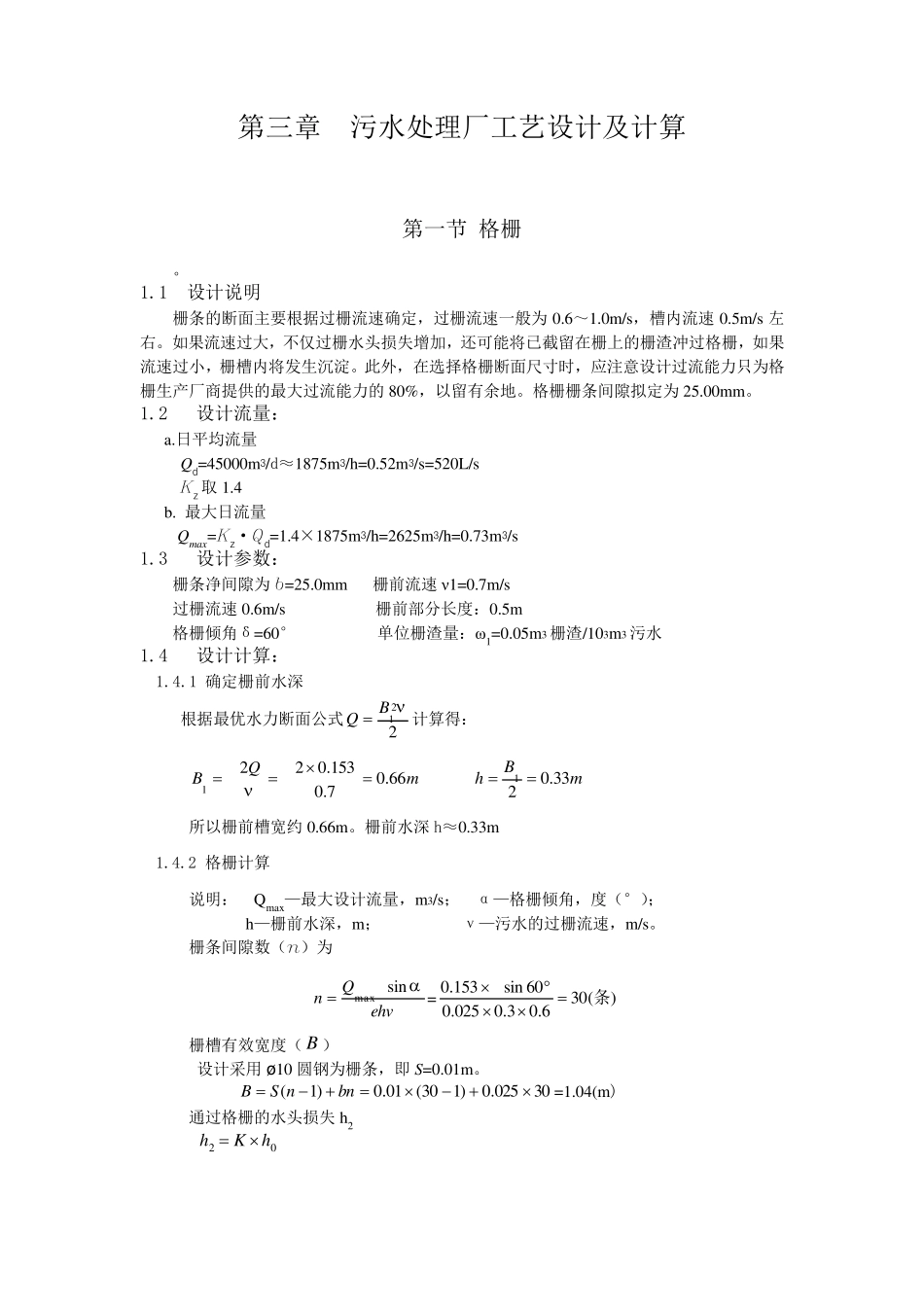

第三章 污水处理厂工艺设计及计算 第一节 格栅 。 1.1 设计说明 栅条的断面主要根据过栅流速确定，过栅流速一般为0.6～1.0m/s，槽内流速0.5m/s 左右。如果流速过大，不仅过栅水头损失增加，还可能将已截留在栅上的栅渣冲过格栅，如果流速过小，栅槽内将发生沉淀。此外，在选择格栅断面尺寸时，应注意设计过流能力只为格栅生产厂商提供的最大过流能力的80%，以留有余地。格栅栅条间隙拟定为25.00mm。 1.2 设计流量： a.日平均流量 Qd=45000m3/d≈1875m3/h=0.52m3/s=520L/s Kz 取1.4 b. 最大日流量 Qmax=Kz·Qd=1.4×1875m3/h=2625m3/h=0.73m3/s 1.3 设计参数： 栅条净间隙为b=25.0mm 栅前流速ν1=0.7m/s 过栅流速0.6m/s 栅前部分长度：0.5m 格栅倾角δ=60° 单位栅渣量：ω 1=0.05m3 栅渣/103m3 污水 1.4 设计计算： 1.4.1 确定栅前水深 根据最优水力断面公式221BQ 计算得： mQB66.07.0153.0221 mBh33.021  所以栅前槽宽约 0.66m。栅前水深 h≈0.33m 1.4.2 格栅计算 说明： Qmax—最大设计流量，m3/s； α—格栅倾角，度（°）； h—栅前水深，m； ν—污水的过栅流速，m/s。 栅条间隙数（n ）为 ehvQnsinmax=)(306.03.0025.060sin153.0条 栅槽有效宽度（ B ） 设计采用 ø10 圆钢为栅条，即 S=0.01m。 30025.0)130(01.0)1(bnnSB=1.04(m) 通过格栅的水头损失h2 02hKh sin220gh  h0—计算水头损失； g—重力加速度； K—格栅受污物堵塞使水头损失增大的倍数，一般取3； ξ—阻力系数，其数值与格栅栅条的断面几何形状有关，对于圆形断面，3479.1bs )(025.060sin81.926.0025.001.079.132342mh 所以：栅后槽总高度H H=h+h1+h2=0.33+0.3+0.025=0.655(m) （h1—栅前渠超高，一般取0.3m） 栅槽总长度L mBBL52.020tan*266.004.1tan*2111 mLL26.0212 11hhH＝0.3+0.33＝0.63 mHLLL64.260tan63.05.00.126.052.0tan5.00.1121 L1—进水渠长，m； L2—栅槽与出水渠连接处渐窄部分长度，m； B1—进水渠宽，； α1—进水渐宽部分的展开角，一般取20°。 图一 格栅简图 1.4.3 栅渣量计算 对于栅条间距b=25.0mm 的中格栅，对于城市污水，每单位体积污水烂截污物为W1=0.05m3/103m3，每日栅渣量为 100064.186400...
