污水管道闭水试验方案

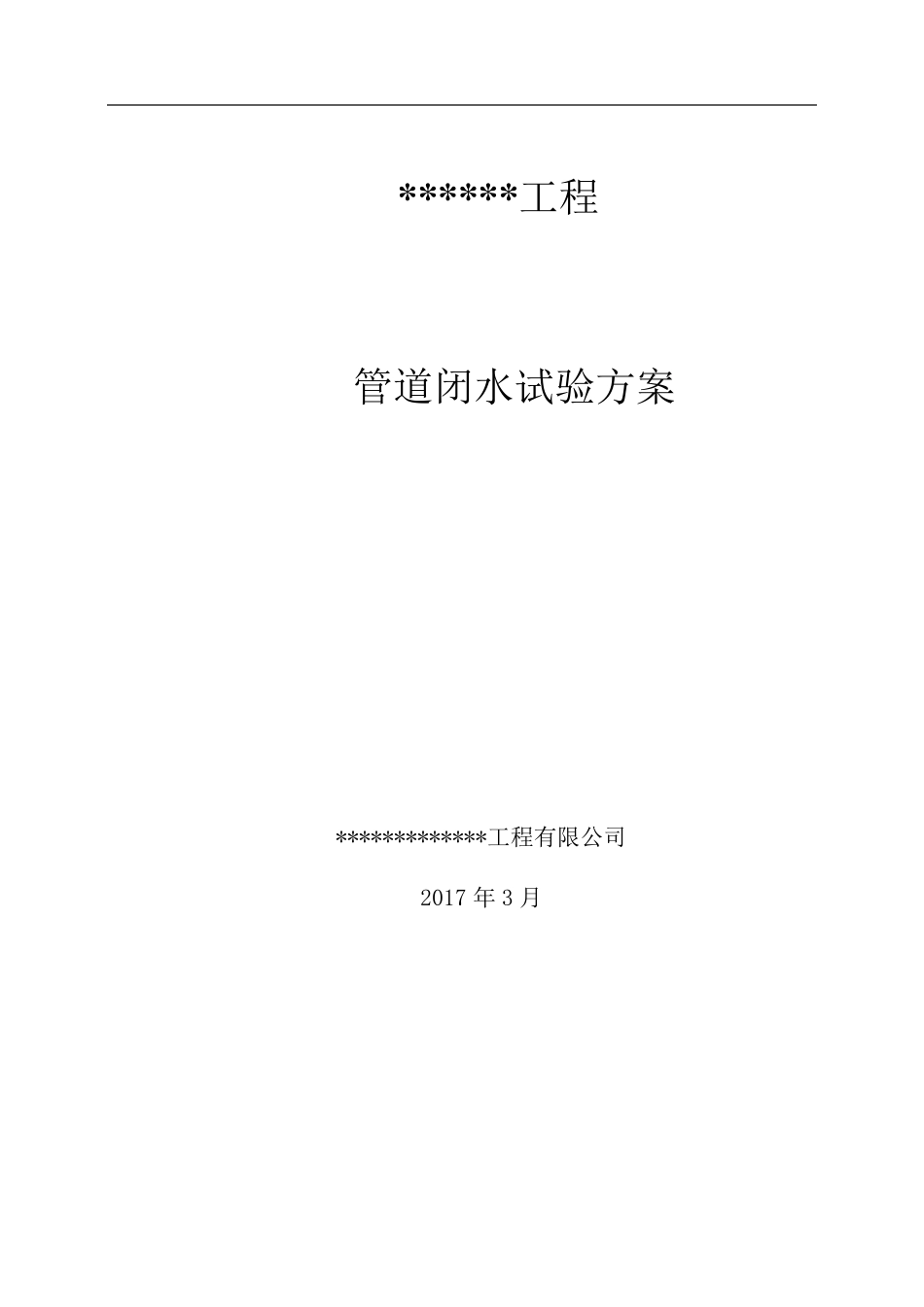

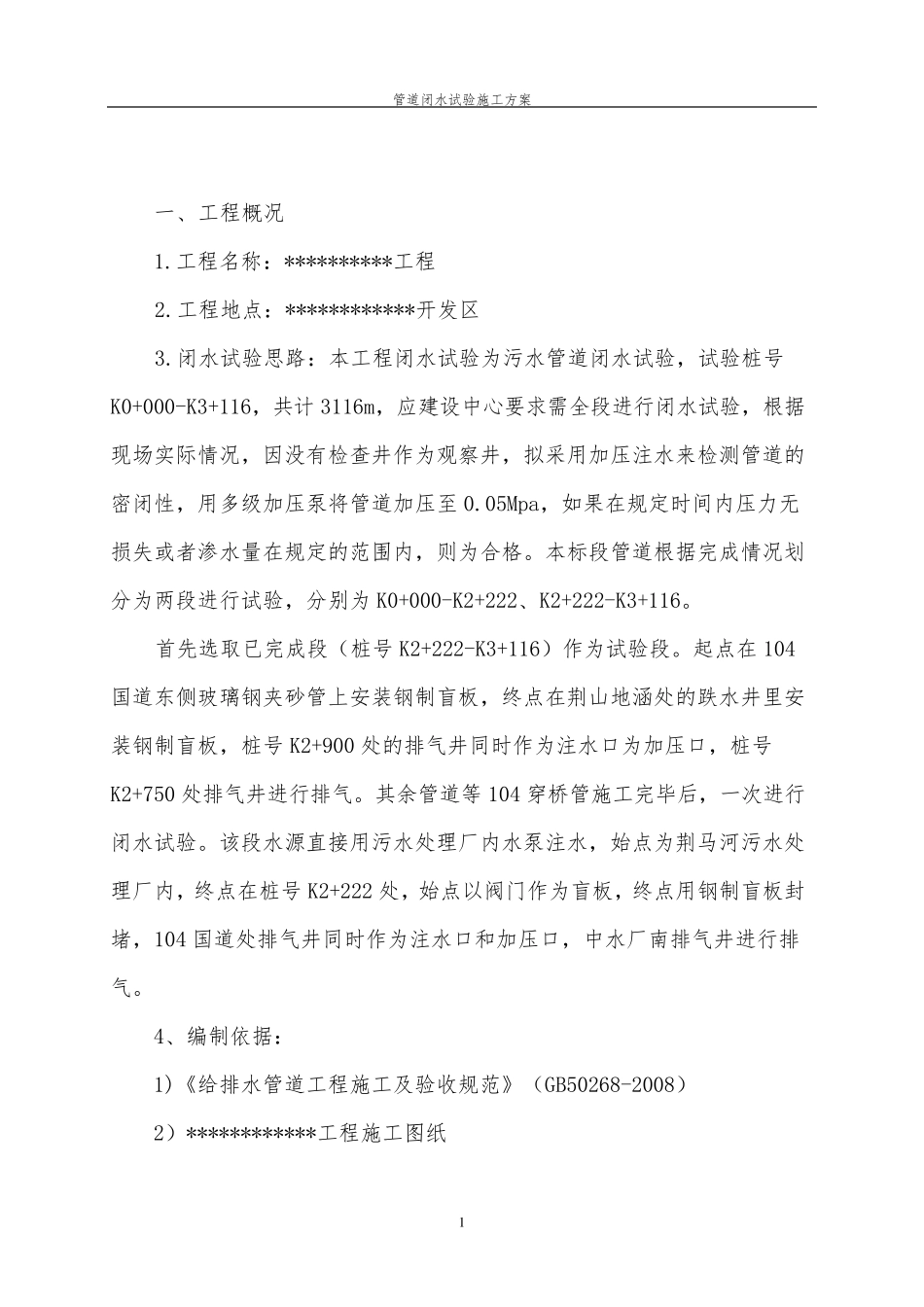

* * * * * * 工程 管道闭水试验方案 *************工程有限公司 2017 年 3 月 管道闭水试验施工方案 1 一、工程概况 1.工程名称：**********工程 2.工程地点：************开发区 3.闭水试验思路：本工程闭水试验为污水管道闭水试验，试验桩号K0+000-K3+116，共计 3116m，应建设中心要求需全段进行闭水试验，根据现场实际情况，因没有检查井作为观察井，拟采用加压注水来检测管道的密闭性，用多级加压泵将管道加压至 0.05Mpa，如果在规定时间内压力无损失或者渗水量在规定的范围内，则为合格。本标段管道根据完成情况划分为两段进行试验，分别为 K0+000-K2+222、K2+222-K3+116。 首先选取已完成段（桩号 K2+222-K3+116）作为试验段。起点在 104国道东侧玻璃钢夹砂管上安装钢制盲板，终点在荆山地涵处的跌水井里安装钢制盲板，桩号 K2+900 处的排气井同时作为注水口为加压口，桩号K2+750 处排气井进行排气。其余管道等104 穿桥管施工完毕后，一次进行闭水试验。该段水源直接用污水处理厂内水泵注水，始点为荆马河污水处理厂内，终点在桩号 K2+222 处，始点以阀门作为盲板，终点用钢制盲板封堵 ，104 国道处排气井同时作为注水口和 加压口，中水厂南 排气井进行排气。 4、编 制依 据： 1)《 给 排水管道工程施工及 验收 规范》 （GB50268-2008） 2）************工程施工图 纸 管道闭水试验施工方案 2 二、主要材料 1、大功率潜水泵、胶管（要用于闭水试验时抽水用）； 2、多级加压泵含流量计(主要用于补水和加压)； 3、压力表（观察压力变化情况）； 三.闭水试验应具备条件 1、闭水试验应在下列条件下进行: 1）管道及检查井外观质量已验收合格； 2）管道未回填且沟槽内无积水； 3）全部预留孔应封堵，不得渗水； 4）管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。 2、闭水试验前，应做好下列检查工作: 1)外观质量检查合格； 2)管道内清理完毕,无杂物积水现象； 3)管道两端堵板承载力经核算大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水； 4)闭水试验所需材料设备进场,人员到位； 四.闭水试验程序 施工准备----清理管道内杂物-----封堵管口-----灌水浸泡------检查沿线管道外壁及接头处渗水情况------计算渗水量-----验收 五、闭水试验方法 首先将被试验的管段起点及终点的管子两端用钢制盲板堵好，在桩号管道闭水试验施工方...
