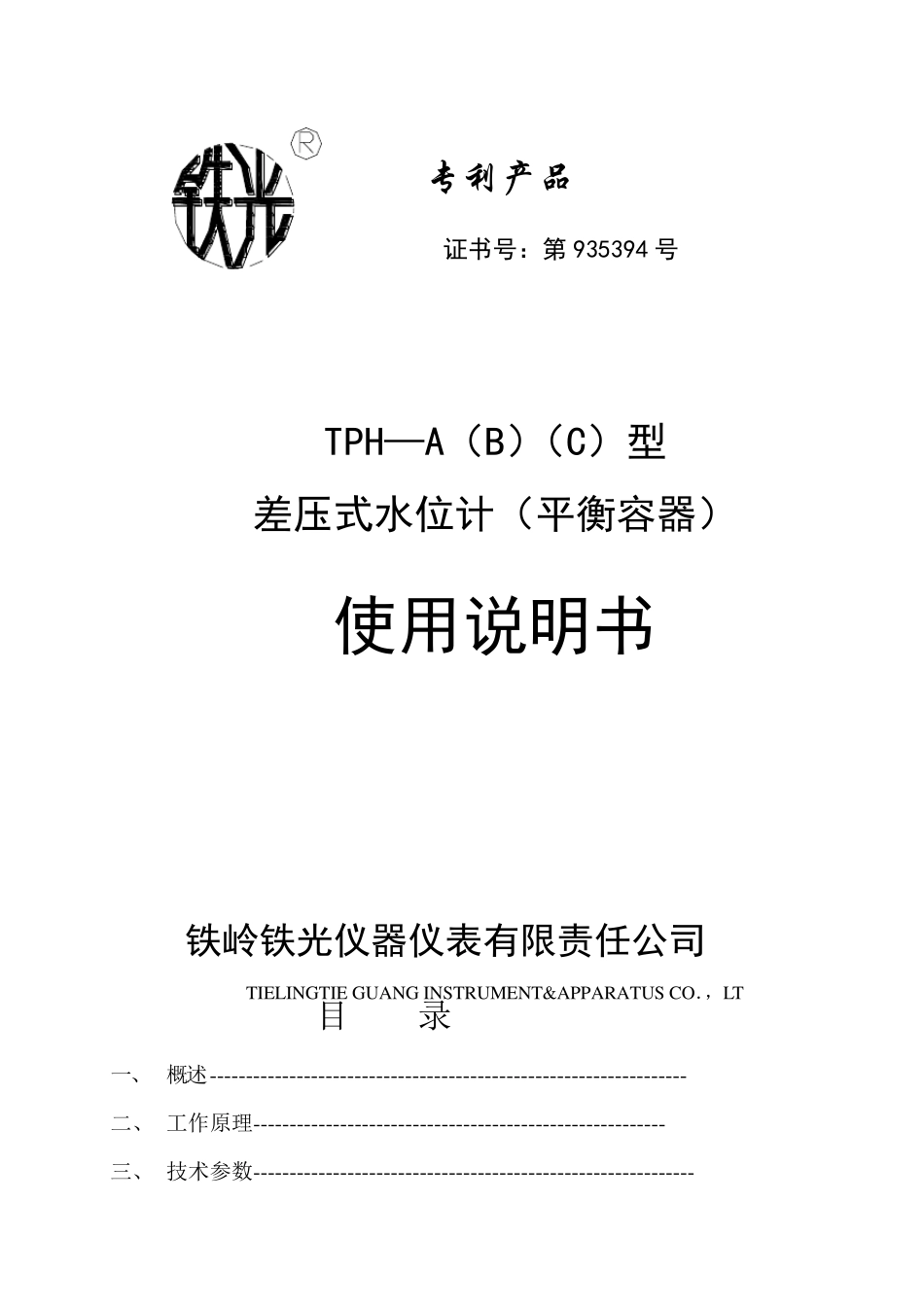

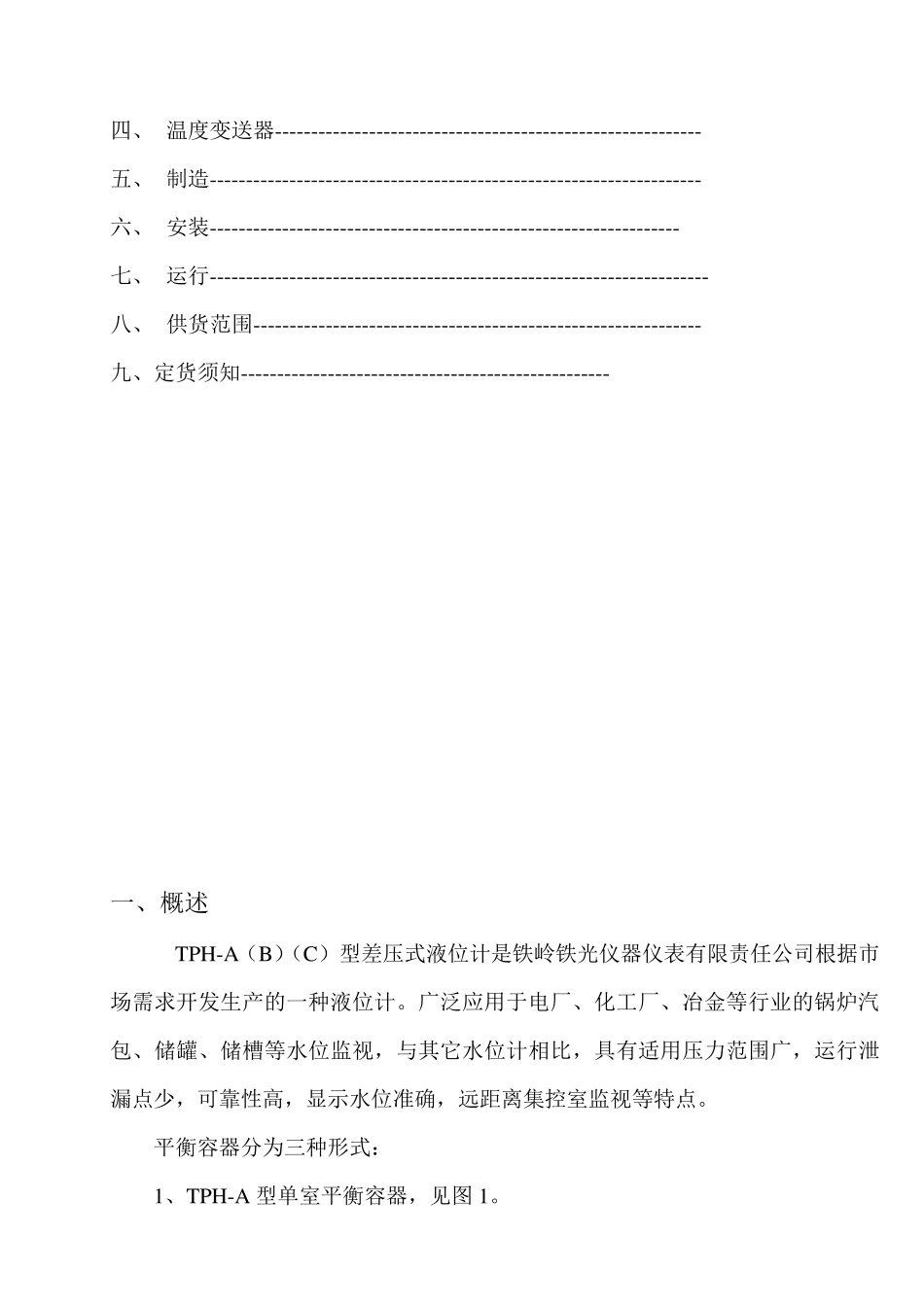

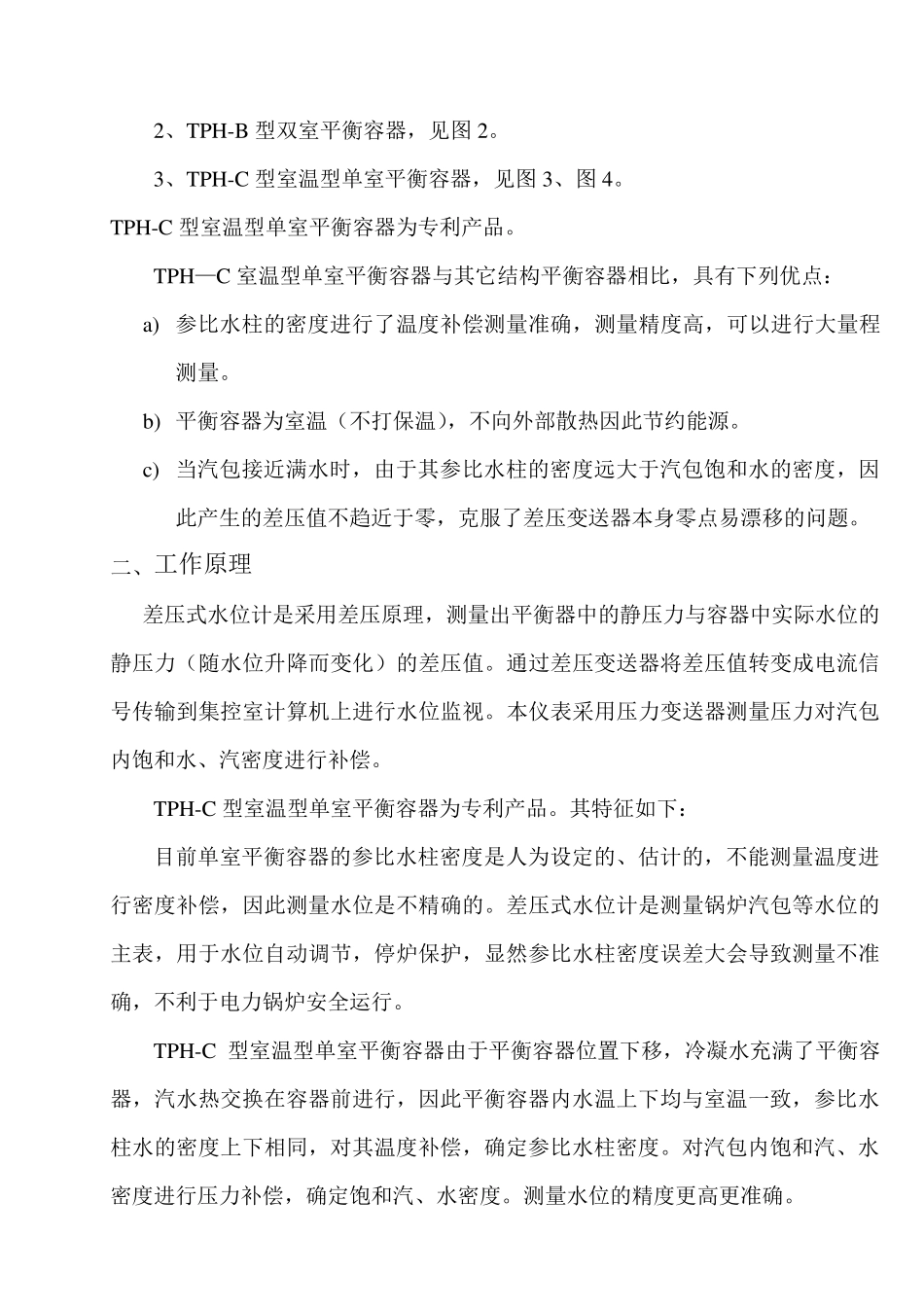

专利产品 证书号:第935394 号 TPH—A(B)(C)型 差压式水位计(平衡容器) 使用说明书 铁岭铁光仪器仪表有限责任公司 TIELINGTIE GUANG INSTRUMENT&APPARATUS CO.,LT 目 录 一、 概述------------------------------------------------------------------ 二、 工作原理--------------------------------------------------------- 三、 技术参数------------------------------------------------------------- 四、 温度变送器----------------------------------------------------------- 五、 制造-------------------------------------------------------------------- 六、 安装----------------------------------------------------------------- 七、 运行--------------------------------------------------------------------- 八、 供货范围-------------------------------------------------------------- 九、定货须知--------------------------------------------------- 一、概述 TPH-A(B)(C)型差压式液位计是铁岭铁光仪器仪表有限责任公司根据市场需求开发生产的一种液位计。广泛应用于电厂、化工厂、冶金等行业的锅炉汽包、储罐、储槽等水位监视,与其它水位计相比,具有适用压力范围广,运行泄漏点少,可靠性高,显示水位准确,远距离集控室监视等特点。 平衡容器分为三种形式: 1、TPH-A 型单室平衡容器,见图 1。 2、TPH-B 型双室平衡容器,见图2。 3、TPH-C 型室温型单室平衡容器,见图3、图4。 TPH-C 型室温型单室平衡容器为专利产品。 TPH—C 室温型单室平衡容器与其它结构平衡容器相比,具有下列优点: a) 参比水柱的密度进行了温度补偿测量准确,测量精度高,可以进行大量程测量。 b) 平衡容器为室温(不打保温),不向外部散热因此节约能源。 c) 当汽包接近满水时,由于其参比水柱的密度远大于汽包饱和水的密度,因此产生的差压值不趋近于零,克服了差压变送器本身零点易漂移的问题。 二、工作原理 差压式水位计是采用差压原理,测量出平衡器中的静压力与容器中实际水位的静压力(随水位升降而变化)的差压值。通过差压变送器将差压值转变成电流信号传输到集控室计算机上进行水位监视。本仪表采用压力变送器测量压力对汽包内饱和水、汽密度进行补偿。 TPH-C 型室温型单室平衡容器为专利产品。其特征如下: 目前单室平衡容器的参比水柱密度是人为...
