汽车内饰表面装饰工艺介绍

汽车内饰表面装饰工艺介绍_第1页
1/9
汽车内饰表面装饰工艺介绍_第2页
2/9

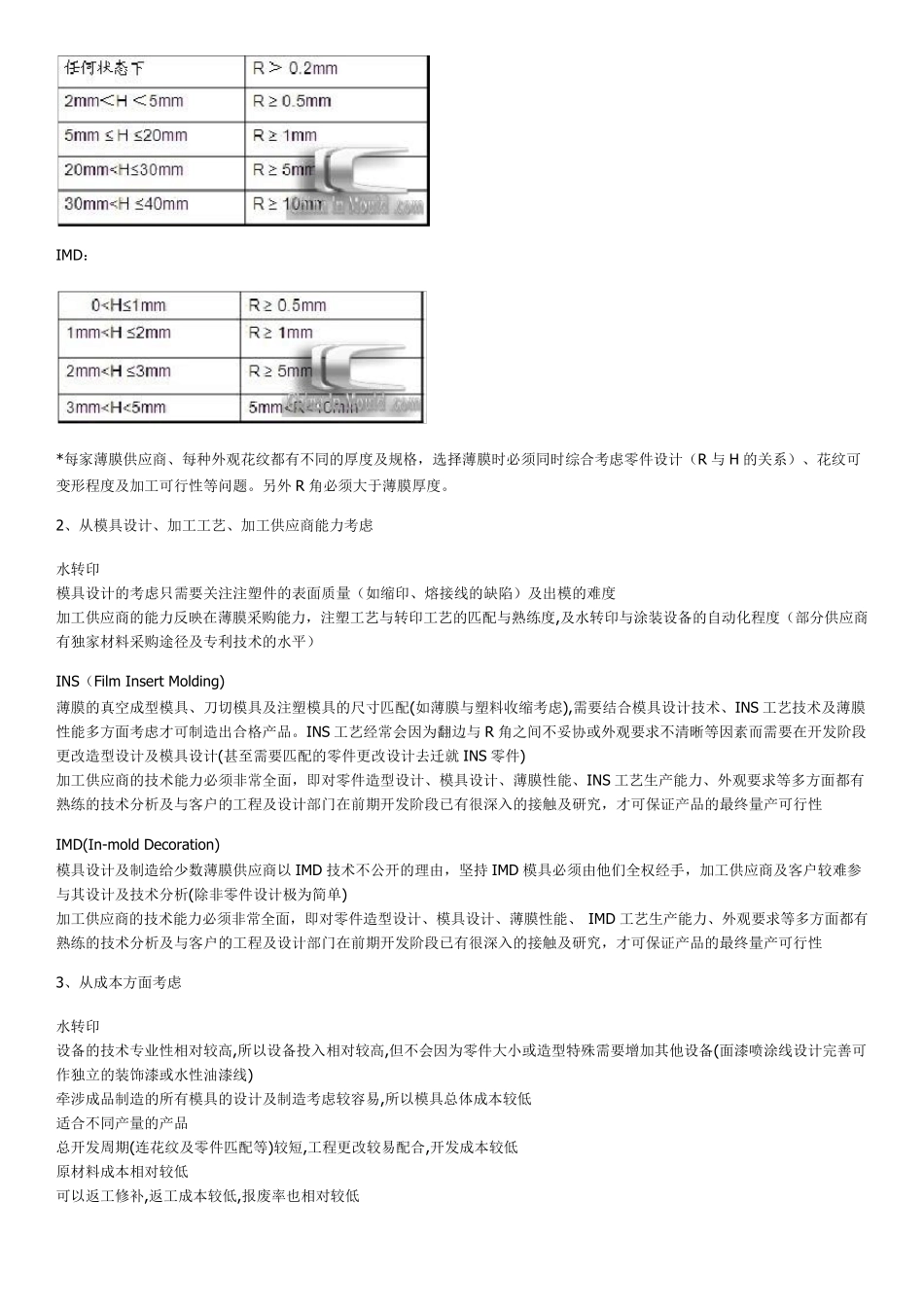

汽车内饰表面装饰工艺介绍_第3页
3/9

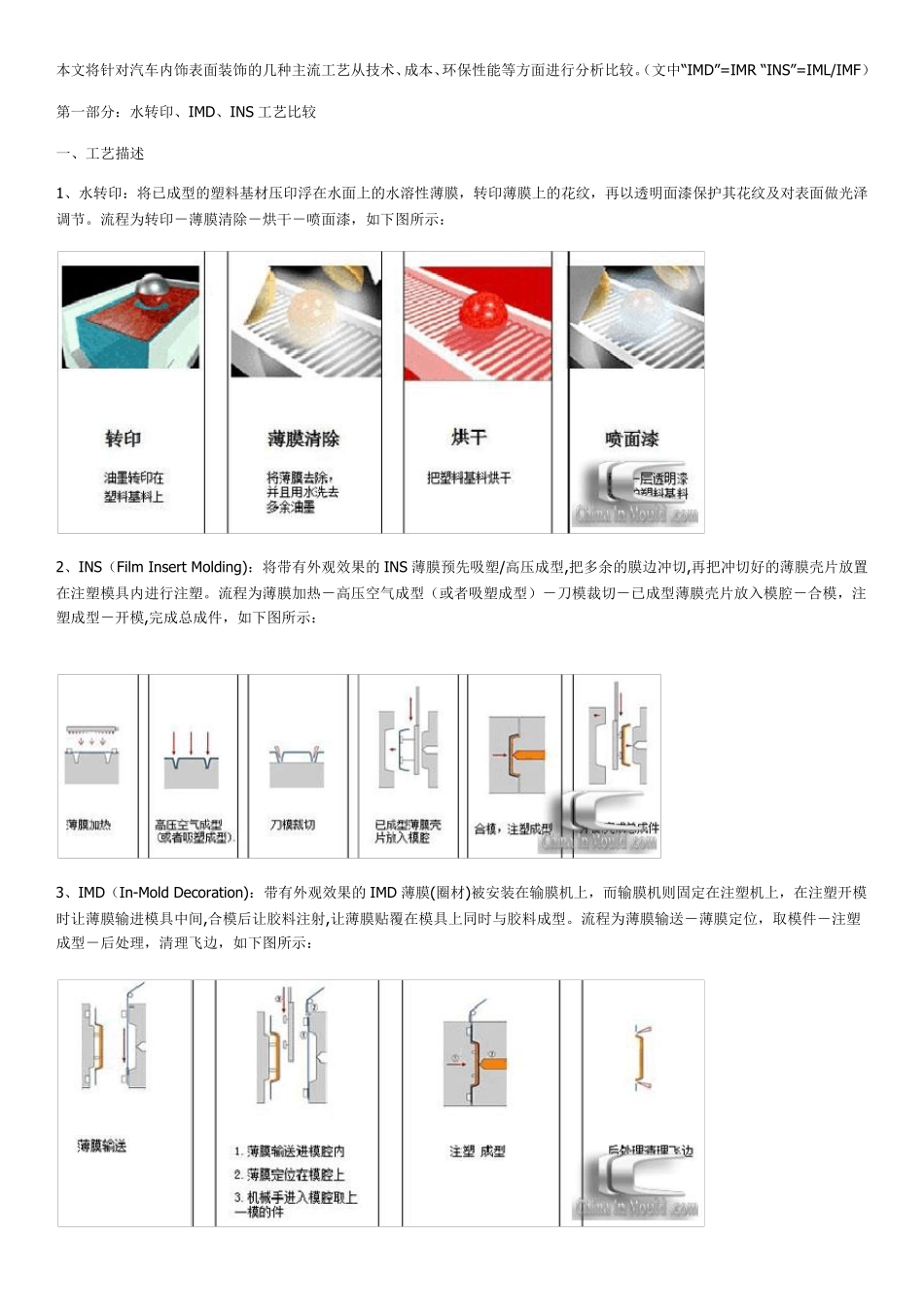

本文将针对汽车内饰表面装饰的几种主流工艺从技术、成本、环保性能等方面进行分析比较。(文中“IMD”=IMR “INS”=IML/IMF) 第一部分:水转印、IMD、INS 工艺比较 一、工艺描述 1、水转印:将已成型的塑料基材压印浮在水面上的水溶性薄膜,转印薄膜上的花纹,再以透明面漆保护其花纹及对表面做光泽调节。流程为转印-薄膜清除-烘干-喷面漆,如下图所示: 2、INS(Film Insert Molding):将带有外观效果的INS 薄膜预先吸塑/高压成型,把多余的膜边冲切,再把冲切好的薄膜壳片放置在注塑模具内进行注塑。流程为薄膜加热-高压空气成型(或者吸塑成型)-刀模裁切-已成型薄膜壳片放入模腔-合模,注塑成型-开模,完成总成件,如下图所示: 3、IMD(In-Mold Decoration):带有外观效果的IMD 薄膜(圈材)被安装在输膜机上,而输膜机则固定在注塑机上,在注塑开模时让薄膜输进模具中间,合模后让胶料注射,让薄膜贴覆在模具上同时与胶料成型。流程为薄膜输送-薄膜定位,取模件-注塑成型-后处理,清理飞边,如下图所示: 二、技术对比 1、花纹包覆可行性方面 水转印 翻边高度(H)可让花纹包覆在 300mm 范围内 不需要考虑 R 角(R)的锐度 可以完全包覆圆柱形基材(如整体注塑方向盘) 通过电铸模后加工工艺可对花纹拉伸严重部分加饰,修饰效果较佳 可以对大型零件包覆(例如:SGM 老别克新世纪 IP 1.3m 长,内侧深度超过 200mm;德国戴母勒奔驰 Smart Car 门板外饰整体通过水转印加饰) 可以通过面漆工艺及底漆调节去控制最终产品表面光泽度、饱满度、花纹色泽及花纹层次的深度(而不需要重新开发薄膜,重新制版印刷) 遇到零件形状变化大而花纹选择偏向有规则性的所谓技术性花纹,虽然包覆不受限制,但部分边角位置可能会出现花纹拉伸而导致外观上有花纹的规则性变弱的情况;但天然花纹(如木纹)的外观表现较佳 INS(Film Insert Molding) 翻边(H)极限约 40mm,但同时 R 角(R)必须设计在 10mm 以上;而如果 R 角(R)在 1mm 以下,其翻边(H)只可以在 5mm 以下(而且要取决如零件的整体三维形状) R 角考虑要很充分,与花纹包覆的翻边深度要经常做出让步及妥协 三维形状变化大的零件,加工难度高,或不能把薄膜包覆完整 花纹包覆不到地方(开口部分)可通过刀切露出基材原色,但如果基材上存在注塑缺陷或颜色无法满足外观设计(如金属效果),必须通过单模多片薄膜的 insert工艺或电铸模后加工工艺完成(工艺难度增加) 对...
