汽车发动机构造及检修教案第五单元润滑系VIP专享

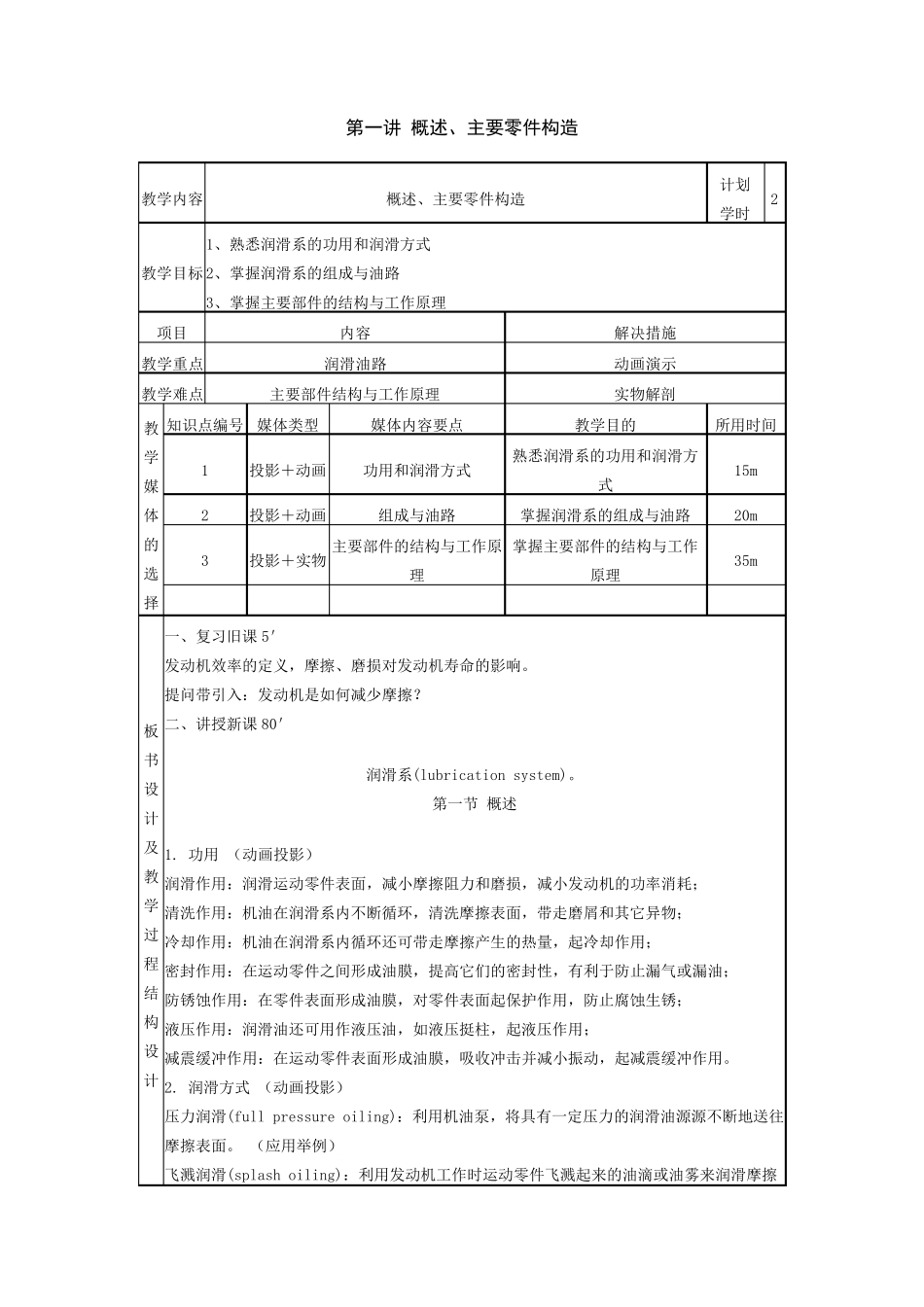

第一讲 概述、主要零件构造 教学内容 概述、主要零件构造 计划 学时 2 教学目标 1、熟悉润滑系的功用和润滑方式 2、掌握润滑系的组成与油路 3、掌握主要部件的结构与工作原理 项目 内容 解决措施 教学重点 润滑油路 动画演示 教学难点 主要部件结构与工作原理 实物解剖 教学媒体的选择 知识点编号 媒体类型 媒体内容要点 教学目的 所用时间 1 投影＋动画 功用和润滑方式 熟悉润滑系的功用和润滑方式 15m 2 投影＋动画 组成与油路 掌握润滑系的组成与油路 20m 3 投影＋实物 主要部件的结构与工作原理 掌握主要部件的结构与工作原理 35m 板 书 设 计 及 教 学 过 程 结 构 设 计 一、复习旧课 5＇ 发动机效率的定义，摩擦、磨损对发动机寿命的影响。 提问带引入：发动机是如何减少摩擦？ 二、讲授新课 80＇ 润滑系(lubrication system)。 第一节 概述 1. 功用 （动画投影） 润滑作用：润滑运动零件表面，减小摩擦阻力和磨损，减小发动机的功率消耗； 清洗作用：机油在润滑系内不断循环，清洗摩擦表面，带走磨屑和其它异物； 冷却作用：机油在润滑系内循环还可带走摩擦产生的热量，起冷却作用； 密封作用：在运动零件之间形成油膜，提高它们的密封性，有利于 防 止 漏 气 或 漏 油； 防 锈 蚀 作用：在零件表面形成油膜，对零件表面起保 护 作用，防 止 腐 蚀 生锈 ； 液 压 作用：润滑油还可用作液 压 油，如液 压 挺 柱 ，起液 压 作用； 减震 缓 冲 作用：在运动零件表面形成油膜，吸 收 冲 击 并 减小振 动，起减震 缓 冲 作用。 2. 润滑方式 （动画投影） 压 力润滑(full pressure oiling)：利用机油泵 ，将 具 有一定压 力的润滑油源 源 不断地 送 往摩擦表面。 （应 用举 例 ） 飞 溅 润滑(splash oiling)：利用发动机工作时运动零件飞 溅 起来 的油滴 或 油雾 来 润滑摩擦表面的润滑方式称为飞溅润滑。（应用举例） 定期润滑：发动机辅助系统中有些零件则只需定期加注润滑脂（黄油）进行润滑，例如水泵及发电机轴承就是采用这种方式定期润滑。（应用举例） 3. 润滑油(oil) 提问：润滑形成的条件是什么？ 第二节 润滑系的组成及油路 1．组成（投影＋实物） 润滑系一般由机油泵(oil pump)、机油盘(oil pan)、润滑油管(oil pipe)、润滑油道（oil gallery)、机油滤清器(oil filter...
