汽车导航音响测试指标

汽车导航音响测试指标_第1页
1/6

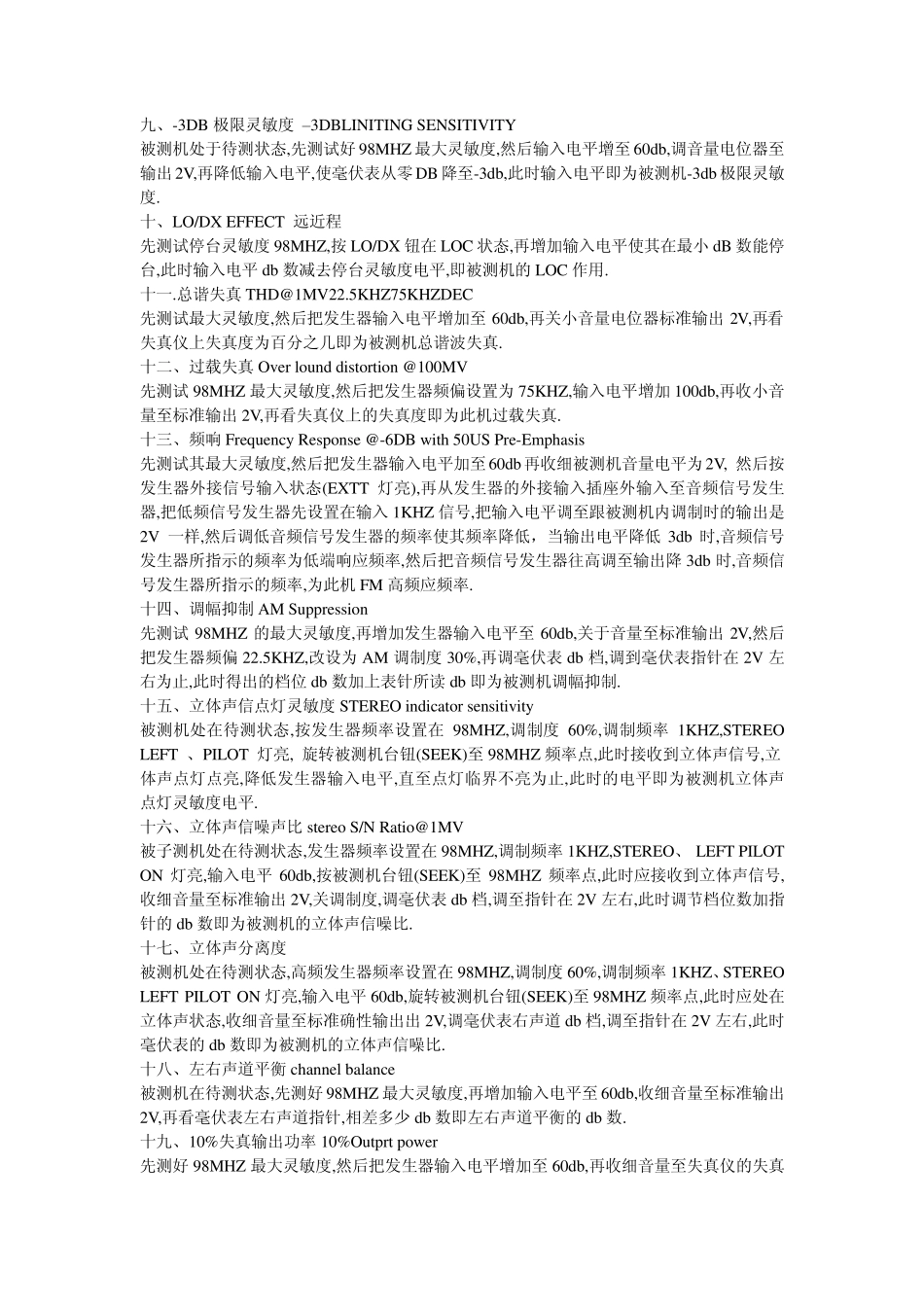

汽车导航音响测试指标_第2页
2/6

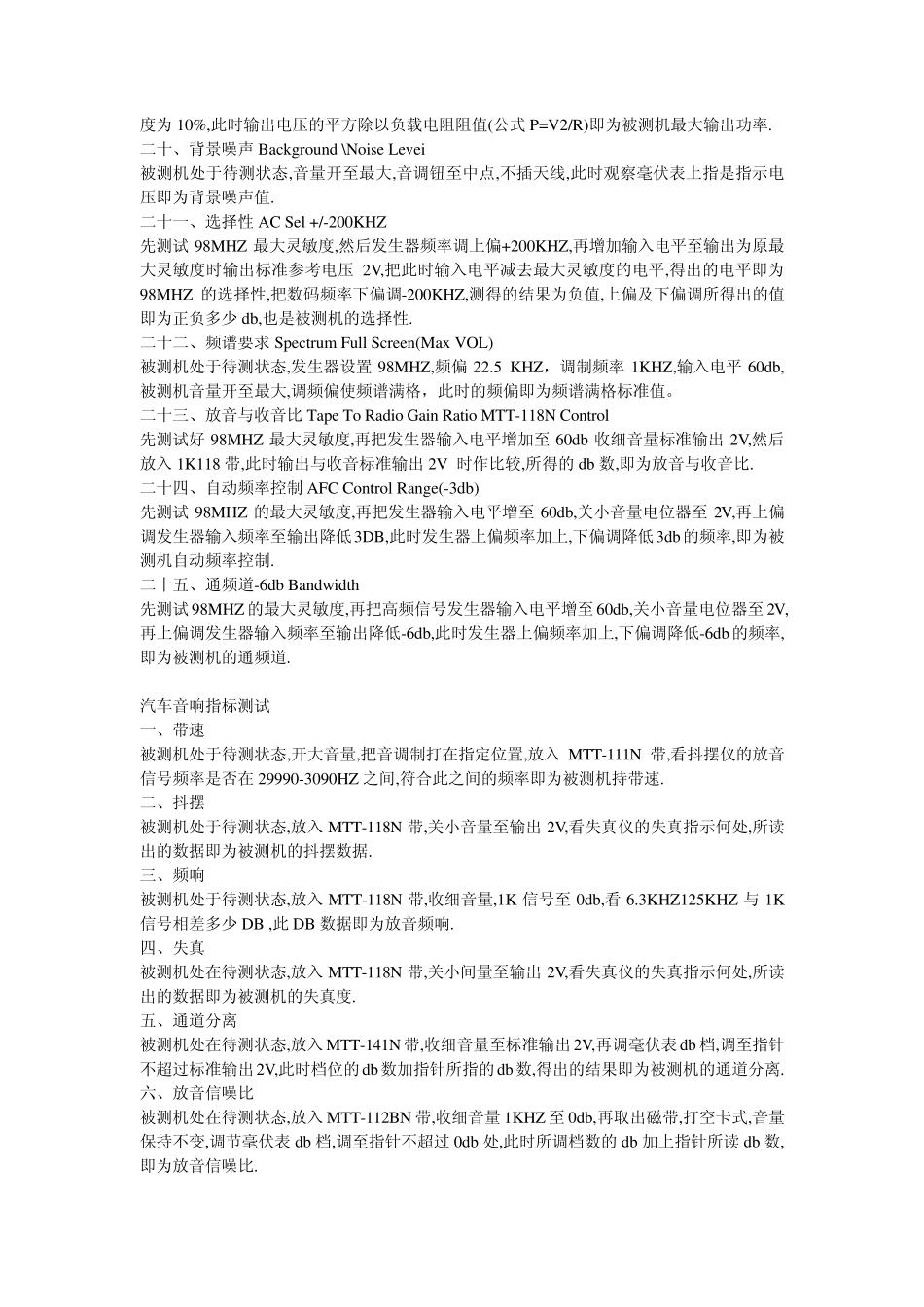

汽车导航音响测试指标_第3页
3/6
汽车音响指标测试 本测试指引FM(调频)部分参照国标GB/T6163-1985 相关条例制定;AM(调幅)部分参照国标GB/T2846-1988 相关条例制定,测试参数参考产品技术指标。 一、盖频率测试 被测机处于待测状态,波段转至 FM 状态,把台钮旋至最低端,数字信号发生器频率设置在87.5MHZ,频偏 22.5KHZ,调制频率 1KHZ,输入电平暂设 20d b ,把信号发生器的天线插入被测机天线插机,被测机音量开最大,调均衡器打到适当位置,旋转发生器频率微调至被测机输出最大,此时发生器的频率为被测机低端频率,把台钮(SEEK)旋回高端,发生器设置 108.5MHZ,频偏调制不变,输入电平 20d b ,旋转信号发生器率微至被测机出最大,此时发生器的频率为被测机高端频率,此时低端与高端频率为被测机 FM 覆盖频率. 二、最大灵敏度 被测机处于待测状态,数字信号发生器频率设置于 90MHZ,频偏 22.5KHZ,调制频率 1KHZ,输入电平暂设 10d b ,旋转台钮(SEEK)至 90MHZ,音量在最大位置,如大于 2V 则降低信号发生电平,如小于为 2V 则增加电平,使输出为 2V 为止,此时信号发生器的输入电平即被测机低端最大灵敏度,98MHZ\106MHZ 测试方法一样. 三、实用灵敏度(30d b S/N) 被测机处于待测状态,发生器频率设置于 90MHZ,频偏 22.5KHZ,调制频率 1KHZ,输入电平暂设 20d b ,把被测机频率旋到 90MHZ 处,调节音量至输出为 2V,然后关发生器调制度,调毫伏表DB 档,-30d b (向左调三个档位),看此时毫伏表输出是否在 2V 位置,如大于 2V,则应加大输入电平,再调回调制度输入及调回毫伏表 d b 档,看毫伏表指示是否为 2V,大于 2V,则再调音量电位器至 2V,然后再去调制及调毫伏表 d b 档-30d b , 看输出是否到回 2V 处,如低于 2V,则降低输出电平 d b 数到 2V,如此调较多次,至调准为止,调准后发生器输入电平即为按测机低端实用灵敏度,98MHZ106MHZ 测法一样。 四、信噪比 被测机处于待测状态,先测好最大灵敏度,然后把输入电平增到 60d b ,调音量电位器至输出 2V,去信号发生器调节制,调节毫伏表 d b 档,使输出接近 2V,此时档位 d b 数加表针所读 d b 数即为被即为被测机的信噪比。 五、中频(10.7MHZ) 被测机处于待测状态,把发生器频率设置于 10.7MHZ,频偏 22.5KHZ,调制频率 1KHZ,输入电平设置80DB,把被测试机台钮(SEEK)旋至90.0 MHZ,然后旋转发生器的频率微调至输出电压最高,此时发生器的频率即为被测机中频率...
