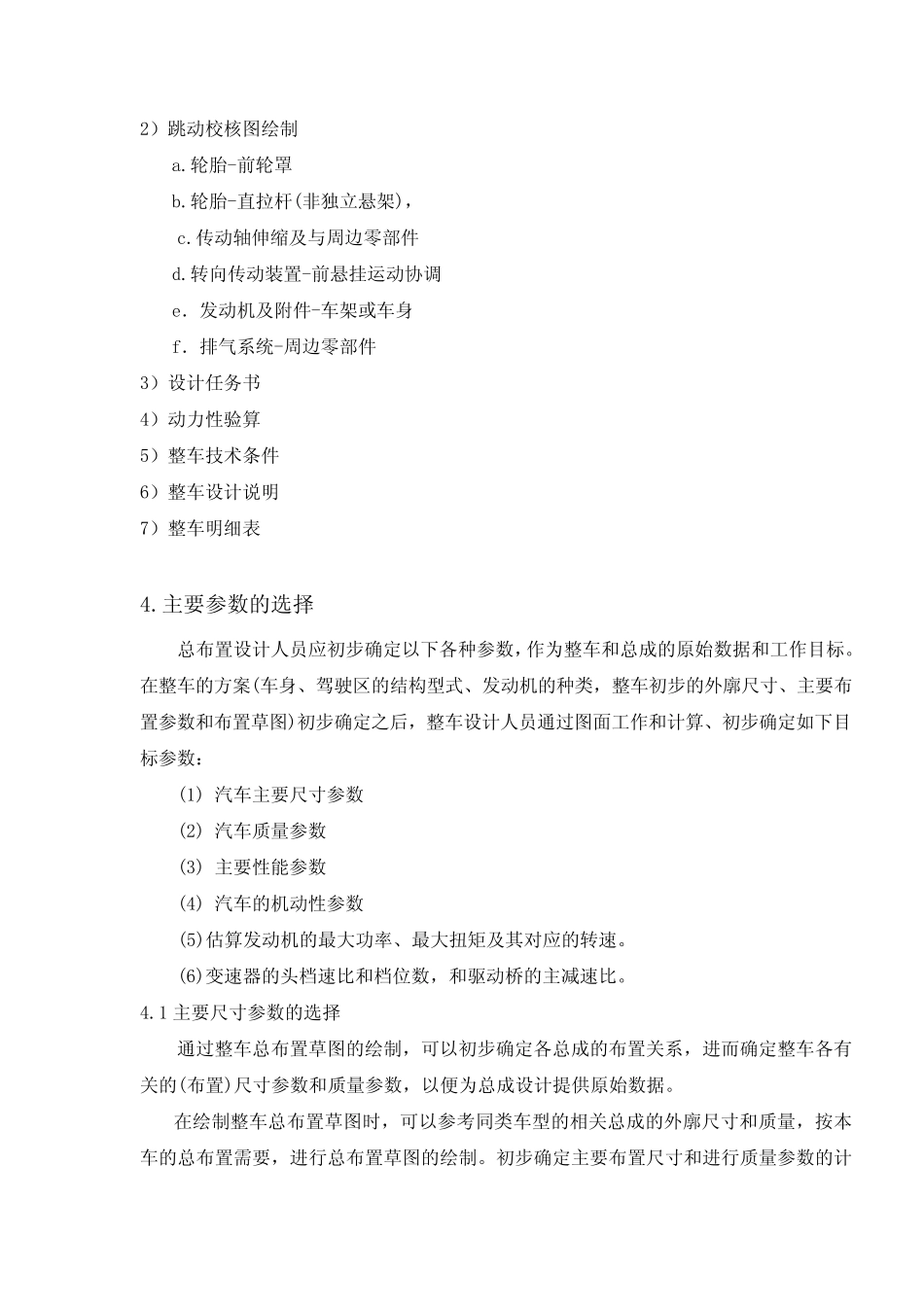

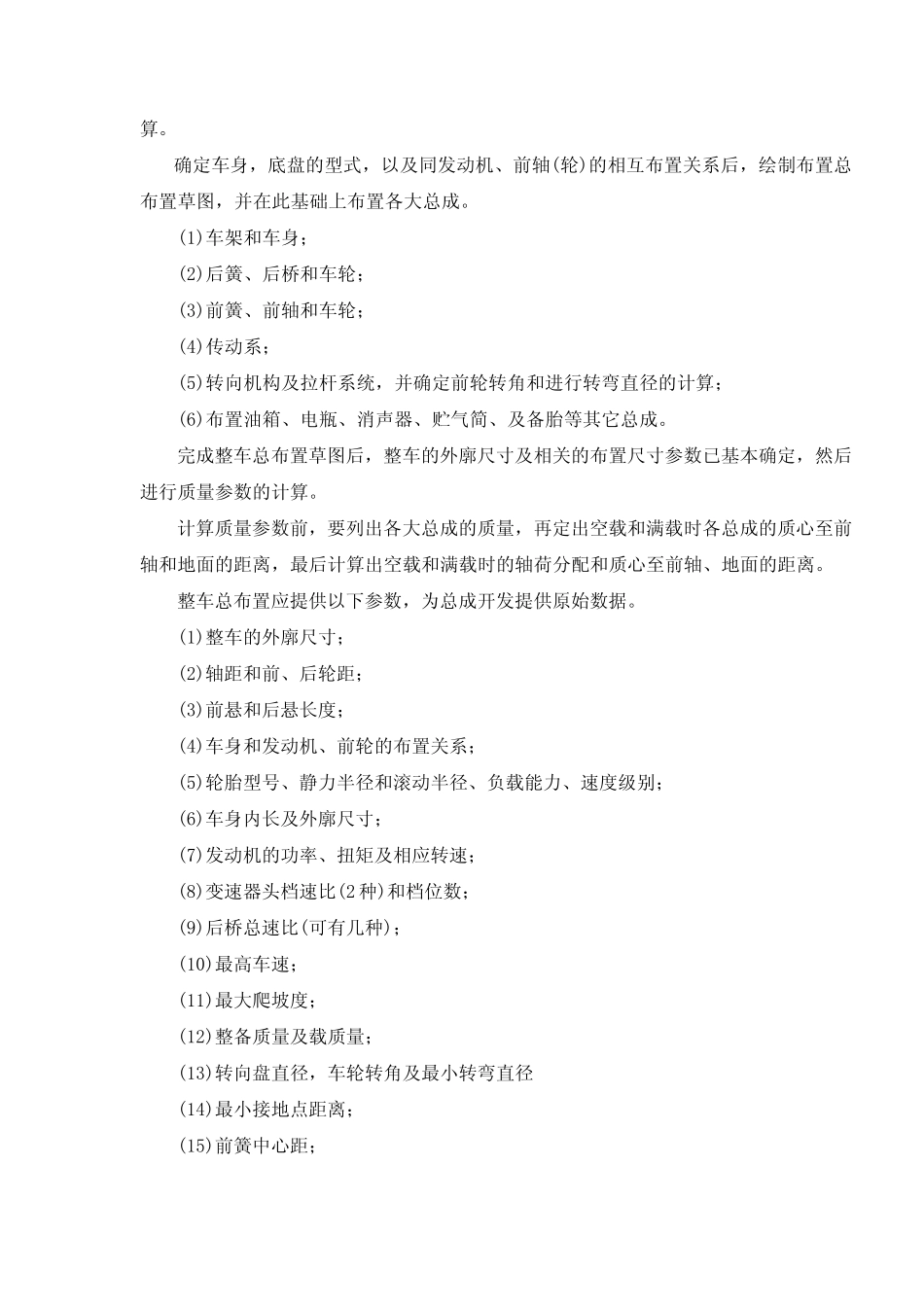

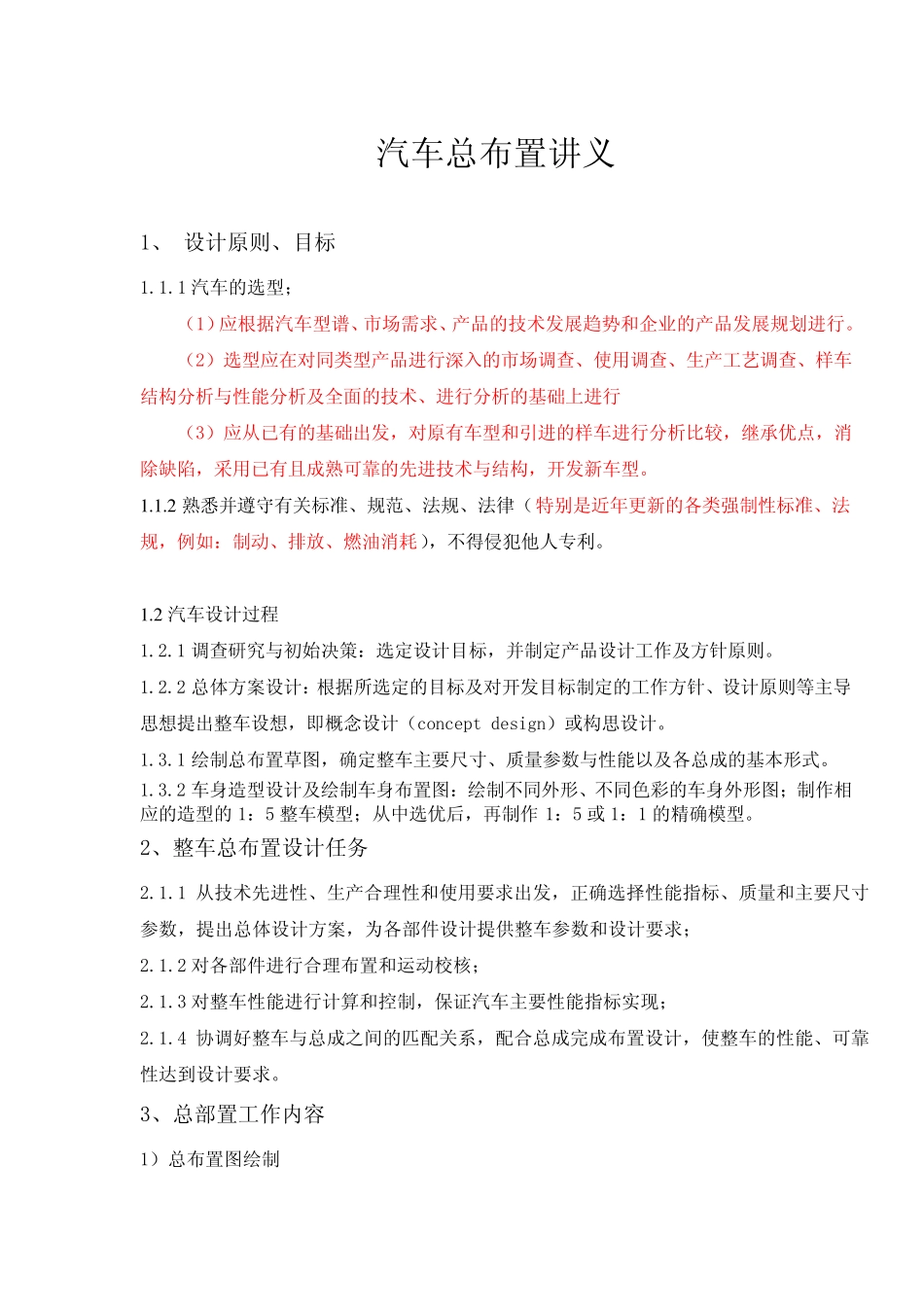

汽车总布置讲义 1、 设计原则、目标 1.1.1 汽车的选型； （1）应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。 （2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行 （3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。 1 .1 .2 熟悉并遵守有关标准、规范、法规、法律（特别是近年更新的各类强制性标准、法规，例如：制动、排放、燃油消耗），不得侵犯他人专利。 1 .2 汽车设计过程 1.2.1 调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。 1.2.2 总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出整车设想，即概念设计（concept design）或构思设计。 1.3.1 绘制总布置草图，确 定整车主要 尺 寸 、质 量 参 数 与性能以 及各总成的基本 形 式 。 1.3.2 车身 造 型设计及绘制车身 布置图：绘制不同外 形 、不同色 彩 的车身 外 形 图；制作相应的造 型的 1：5 整车模 型；从中 选优后 ，再 制作1：5 或1：1 的精 确 模 型。 2、整车总布置设计任 务 2.1.1 从技术先进性、生产合 理 性和使用要 求出发，正 确 选择 性能指 标、质 量 和主要 尺 寸参 数 ，提出总体设计方案，为 各部 件 设计提供 整车参 数 和设计要 求； 2.1.2 对各部 件 进行合 理 布置和运 动校 核 ； 2.1.3 对整车性能进行计算 和控 制，保 证 汽车主要 性能指 标实 现 ； 2.1.4 协 调好 整车与总成之 间 的匹 配 关系 ，配 合 总成完 成布置设计，使整车的性能、可靠性达 到 设计要 求。 3、总部 置工作内 容 1）总布置图绘制 2）跳动校核图绘制 a.轮胎-前轮罩 b.轮胎-直拉杆(非独立悬架)， c.传动轴伸缩及与周边零部件 d.转向传动装置-前悬挂运动协调 e．发动机及附件-车架或车身 f．排气系统-周边零部件 3）设计任务书 4）动力性验算 5）整车技术条件 6）整车设计说明 7）整车明细表 4.主要参数的选择 总布置设计人员应初步确定以下各种参数，作为整车和总成的原始数据和工作目标。在整车的方案(车身、驾驶区的结构型式、发动机的种类，整车初步的外廓尺寸、主要布置参数和布置草图)...
