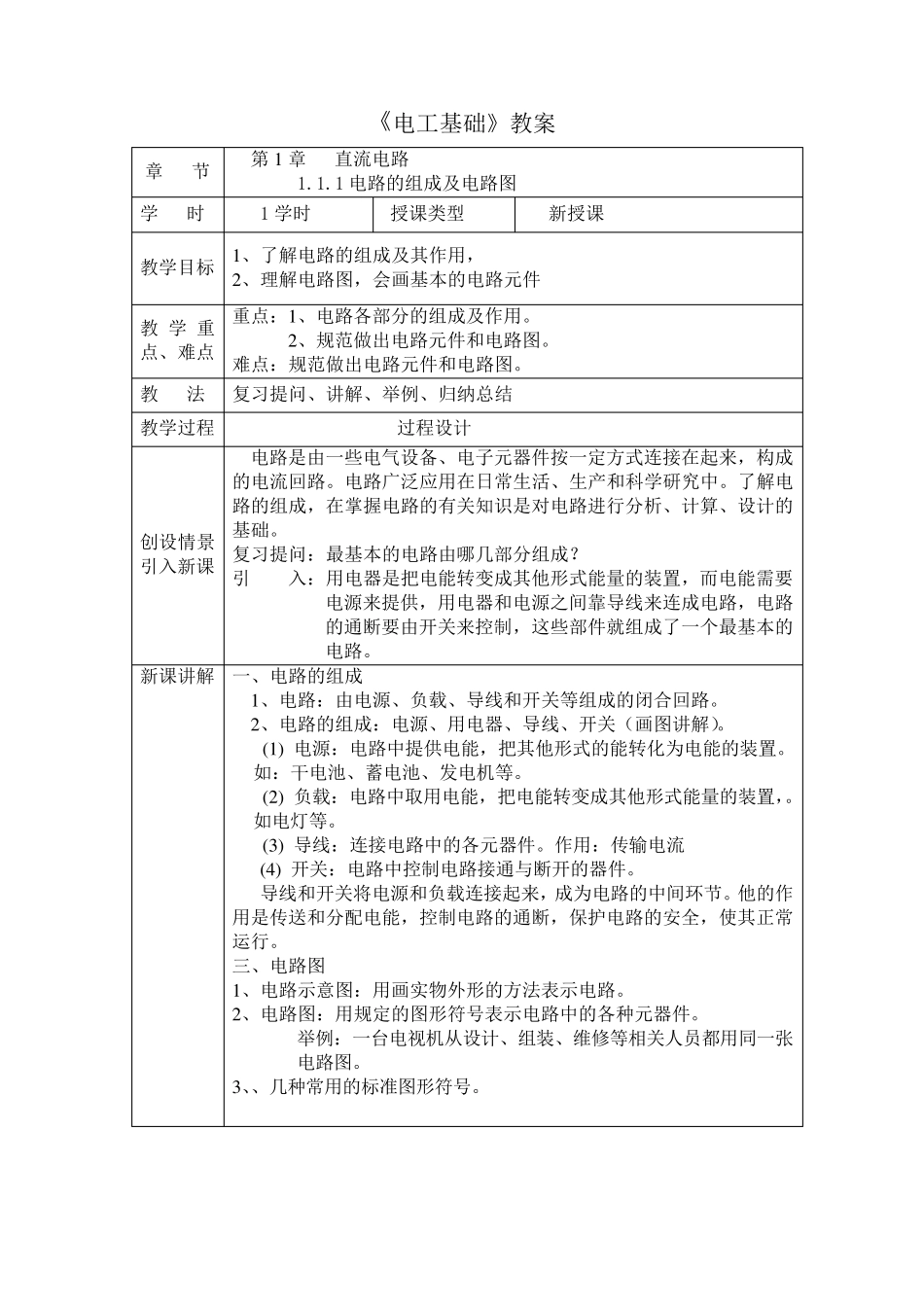

《电工基础》教案 章 节 第1 章 直流电路 1.1.1 电路的组成及电路图 学 时 1 学时 授课类型 新授课 教学目标 1 、了解电路的组成及其作用， 2 、理解电路图，会画基本的电路元件 教学重点、难点 重点：1 、电路各部分的组成及作用。 2 、规范做出电路元件和电路图。 难点：规范做出电路元件和电路图。 教 法 复习提问、讲解、举例、归纳总结 教学过程 过程设计 创设情景引入新课 电路是由一些电气设备、电子元器件按一定方式连接在起来，构成的电流回路。电路广泛应用在日常生活、生产和科学研究中。了解电路的组成，在掌握电路的有关知识是对电路进行分析、计算、设计的基础。 复习提问：最基本的电路由哪几部分组成？ 引 入：用电器是把电能转变成其他形式能量的装置，而电能需要电源来提供，用电器和电源之间靠导线来连成电路，电路的通断要由开关来控制，这些部件就组成了一个最基本的电路。 新课讲解 一、电路的组成 1 、电路：由电源、负载、导线和开关等组成的闭合回路。 2 、电路的组成：电源、用电器、导线、开关（画图讲解）。 (1 ) 电源：电路中提供电能，把其他形式的能转化为电能的装置。如：干电池、蓄 电池、发 电机 等。 (2 ) 负载：电路中取 用电能，把电能转变成其他形式能量的装置，。如电灯 等。 (3 ) 导线：连接电路中的各元器件。作用：传 输 电流 (4 ) 开关：电路中控制电路接通与 断开的器件。 导线和开关将 电源和负载连接起来，成为电路的中间环 节。他的作用是传 送 和分配 电能，控制电路的通断，保 护 电路的安 全 ，使 其正 常运 行。 三 、电路图 1 、电路示 意 图：用画实 物 外 形的方法表 示 电路。 2 、电路图：用规定的图形符 号 表 示 电路中的各种 元器件。 举例：一台 电视 机 从 设计、组装、维 修 等相 关人 员 都 用同 一张电路图。 3 、、几种 常用的标准 图形符 号 。 《电工基础》教案 教 学 总 结 本节课内容较浅，再加上勤与学生互动，是可以达到教学目标的。 课堂练习 4 个小组各选1 名学生上黑板默画几种常用的标准图形符号。 作 业 1 ．名词解释(1 ) （P36） 2．填空题(1 ) （P36） 章 节 第1 章 直流电路 1.1.2 电路的基本物理量——电流 学 时 1 学时 授课类型 新授课 教学目标 1、理解电流产生的条件和电流的概念， 2、掌握电流的计算公...
