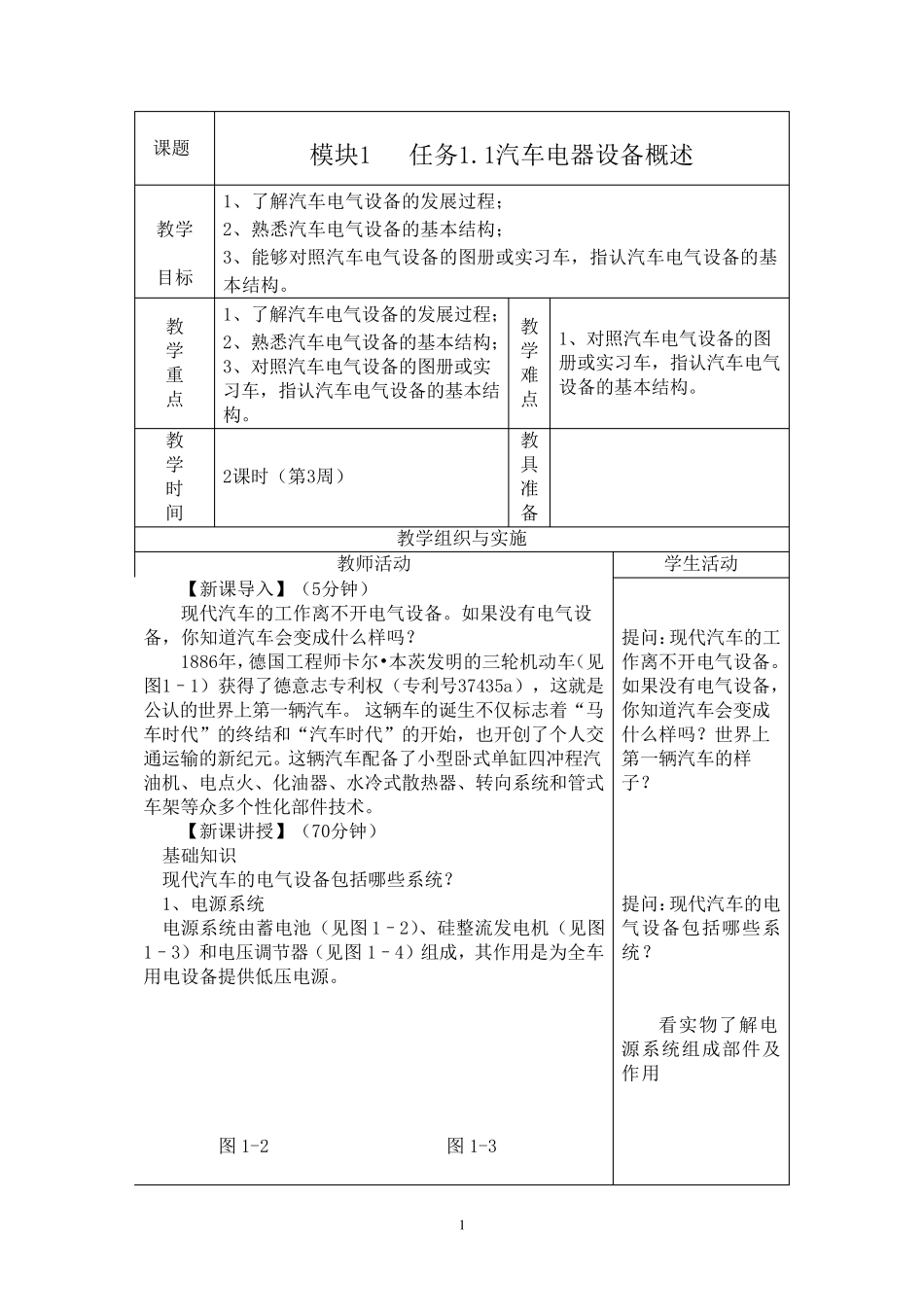

1 课题 模块1 任务1.1汽车电器设备概述 教学 目标 1、了解汽车电气设备的发展过程； 2、熟悉汽车电气设备的基本结构； 3、能够对照汽车电气设备的图册或实习车，指认汽车电气设备的基本结构。 教 学 重 点 1、了解汽车电气设备的发展过程； 2、熟悉汽车电气设备的基本结构； 3、对照汽车电气设备的图册或实习车，指认汽车电气设备的基本结构。 教学难点 1、对照汽车电气设备的图册或实习车，指认汽车电气设备的基本结构。 教 学 时 间 2课时（第3周） 教具准备 教学组织与实施 教师活动 学生活动 【新课导入】（5分钟） 现代汽车的工作离不开电气设备。如果没有电气设备，你知道汽车会变成什么样吗？ 1886年，德国工程师卡尔•本茨发明的三轮机动车（见图1–1）获得了德意志专利权（专利号37435a），这就是公认的世界上第一辆汽车。这辆车的诞生不仅标志着“马车时代”的终结和“汽车时代”的开始，也开创了个人交通运输的新纪元。这辆汽车配备了小型卧式单缸四冲程汽油机、电点火、化油器、水冷式散热器、转 向 系 统 和管 式车架 等 众 多 个性 化部 件 技 术 。 【新课讲 授 】（70分钟） 基础 知识 现代汽车的电气设备包 括 哪 些 系 统 ？ 1、电源 系 统 电源 系 统 由 蓄 电池 （见图1–2）、硅 整 流 发电机（见图1–3）和电压 调 节 器（见图1–4）组成，其 作用 是为 全 车用 电设备提 供 低 压 电源 。 图1-2 图1-3 提 问 ：现代汽车的工作离不开电气设备。如果没有电气设备，你知道汽车会变成什么样吗？世界上第一辆汽车的样子 ？ 提 问 ：现代汽车的电气设备包 括 哪 些 系统 ？ 看 实物 了解电源 系 统 组成部 件 及作用 2 图1-4 2、启动系统 起动系统由起动机（见图1–5）及继电器（见图1–6）组成，其作用是起动发动机。 图1-5 图1-6 3、电火系统 点火系统主要由点火线圈（如图1-7 所示）、分电器总成（如图1-8 所示）和火花塞（如图1-9 所示）等组成。其作用是将低压电转变成高压电，产生电火花，点燃气缸中的可燃混合气。 图1-7 图1-8 图1-9 看实物了解启动系统的组成部件及作用。 看实物了解点火系统的组成部件及作用 3 4、照明系统 照明系统是指车外照明设备（见图1–10、图1–11）和车内照明设备（见图1–12、图1–13），其作用是确保车辆内外一定范围内合适的照明度。 图1-10、 图1-11 图1-1...
