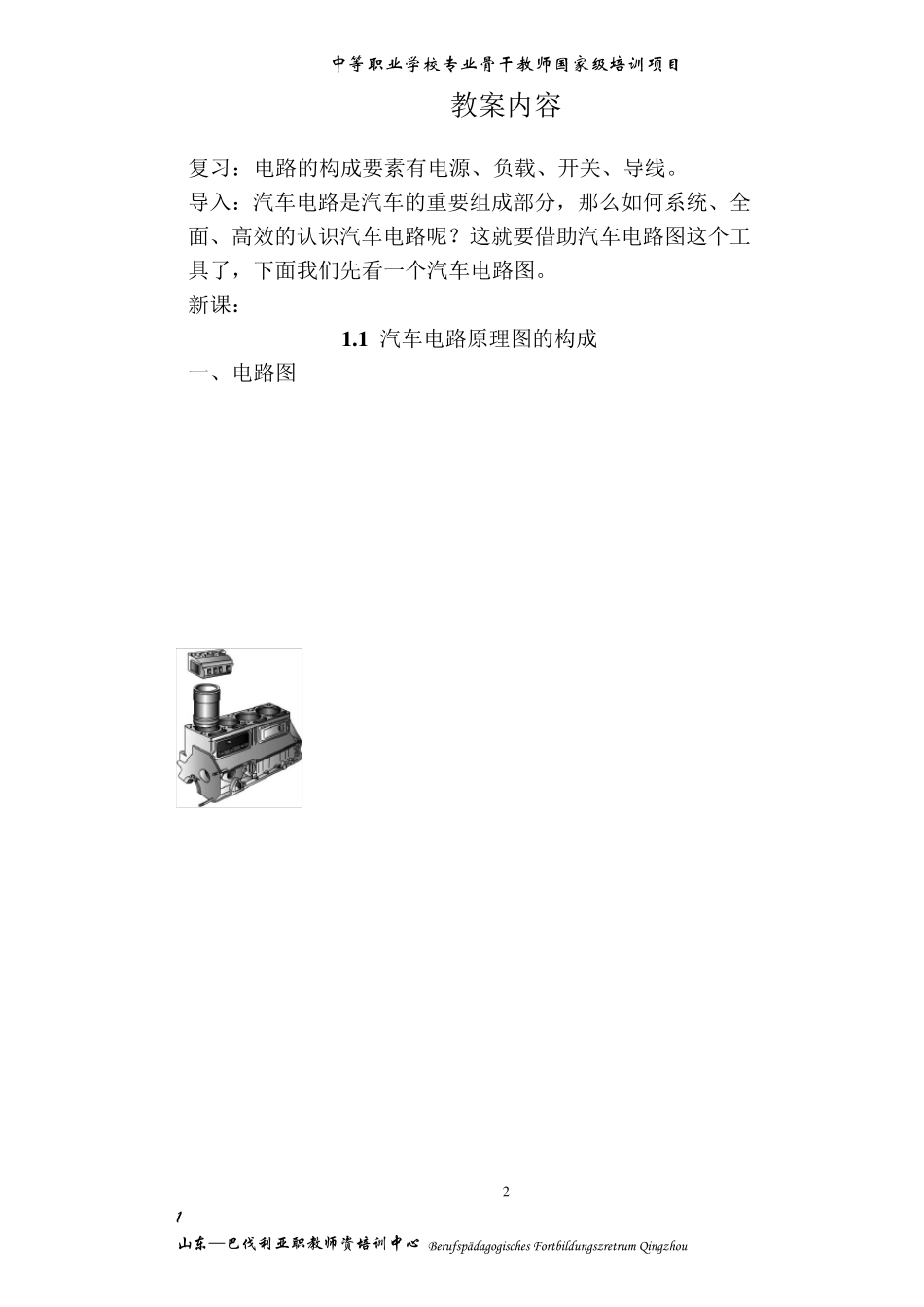

中 等 职 业 学 校 专 业 骨 干 教 师 国 家 级 培 训 项 目 1 山 东 — 巴 伐 利 亚 职 教 师 资 培 训 中 心 Berufspädagogisches Fortbildungszretrum Qingzhou 1 汽车电路原理图识图教案 甘肃省宁县职业中等专业学校··赵哲平 总第 4 次 课题： 2 .1 汽车电路原理图 课时：4 学时 教学要求： 了解汽车电路图的基本组成要素； 认识大众汽车常用的电器符号 掌握汽车电路图的基本识读方法； 教学方法：讲授法，演示法（实物演示）、 课堂类型：多媒体、 教具：大众汽车常用电器元件及电路原理图。 教学重点： 认识大众汽车常用的电器符号 教学难点及解决思路： 掌握汽车电路图的基本识读方法；先从方法上进行全面的讲解分析，通过实例练习达到掌握电路图的识图方法。 中 等 职 业 学 校 专 业 骨 干 教 师 国 家 级 培 训 项 目 1 山 东 — 巴 伐 利 亚 职 教 师 资 培 训 中 心 Berufspädagogisches Fortbildungszretrum Qingzhou 2 教案内容 复习：电路的构成要素有电源、负载、开关、导线。 导入：汽车电路是汽车的重要组成部分，那么如何系统、全面、高效的认识汽车电路呢？这就要借助汽车电路图这个工具了，下面我们先看一个汽车电路图。 新课： 1 .1 汽车电路原理图的构成 一、电路图 中 等 职 业 学 校 专 业 骨 干 教 师 国 家 级 培 训 项 目 1 山 东 — 巴 伐 利 亚 职 教 师 资 培 训 中 心 Berufspädagogisches Fortbildungszretrum Qingzhou 3 教案内容 二、概述 在识读任何一种电路图前，必须对电路图特殊的表达方式有所了解。 1 、对电路图中各电器的表达方式(电器符号及文字标注等)的了解。 2 、对图中标注、代码及缩略语含义的了解。 3 、 对图中特殊的表达方式，如粗、细实线或虚线在不同情况下的不同含义，不同车型电路图中某些独特标志等的了解。 三、电器符号 1 、大众汽车常用的电器符号 中 等 职 业 学 校 专 业 骨 干 教 师 国 家 级 培 训 项 目 1 山 东 — 巴 伐 利 亚 职 教 师 资 培 训 中 心 Berufspädagogisches Fortbildungszretrum Qingzhou 4 教案内容 中 等 职 业 学 校 专 业 骨 干 教 师 国 家 级 培 训 项 目 1 山 东 — 巴 伐 利 亚 职 教 师 资 培 训...
