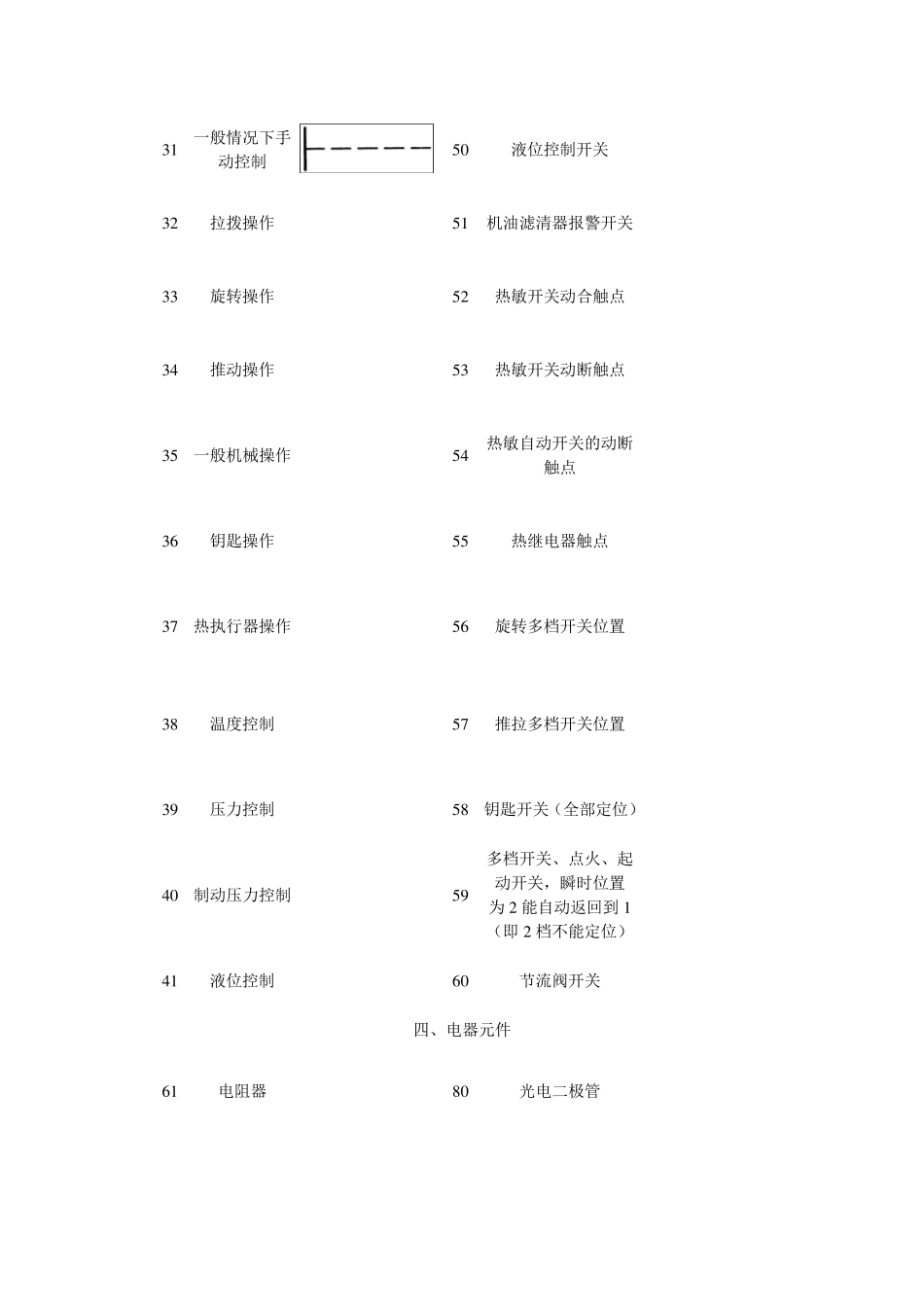

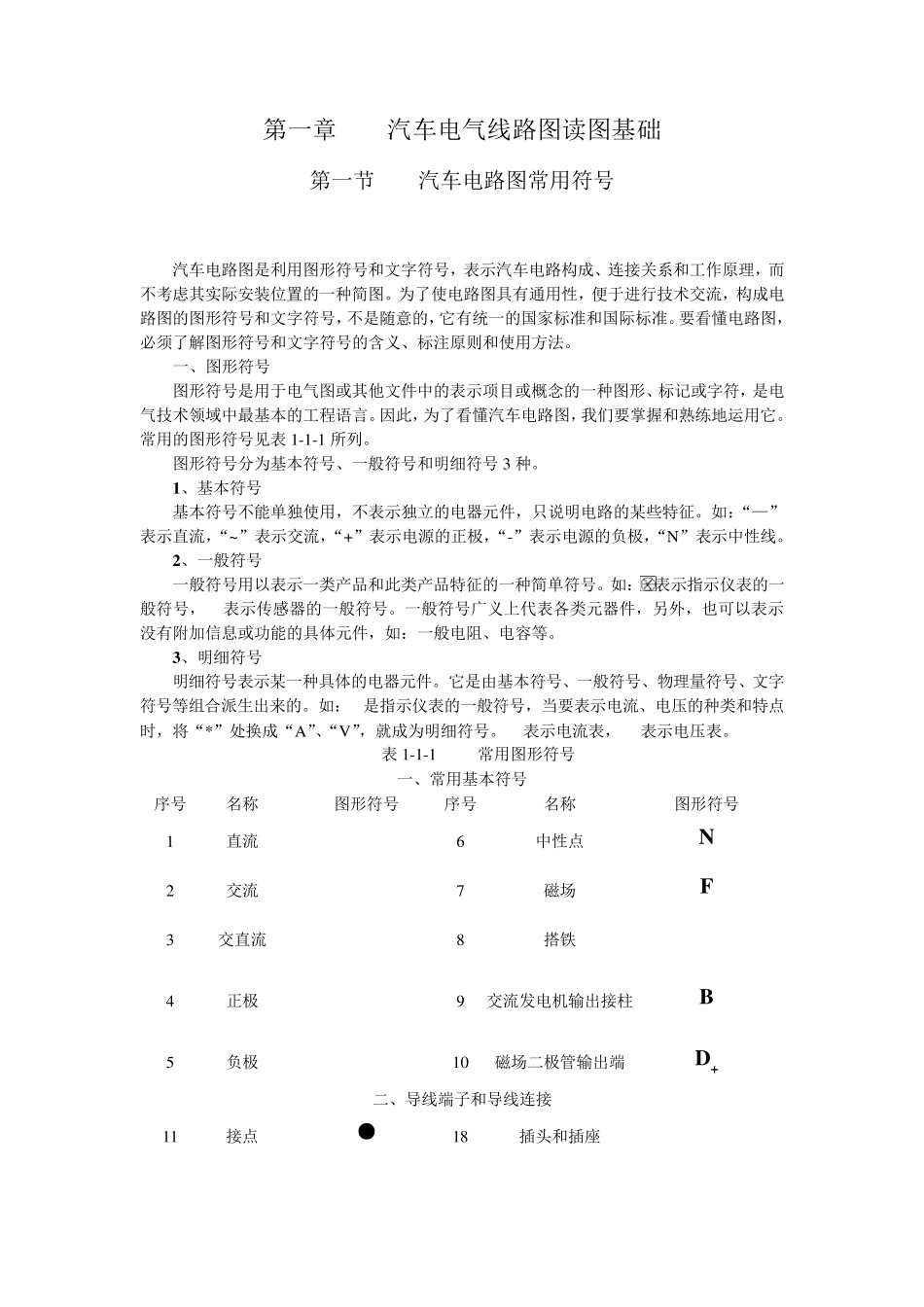

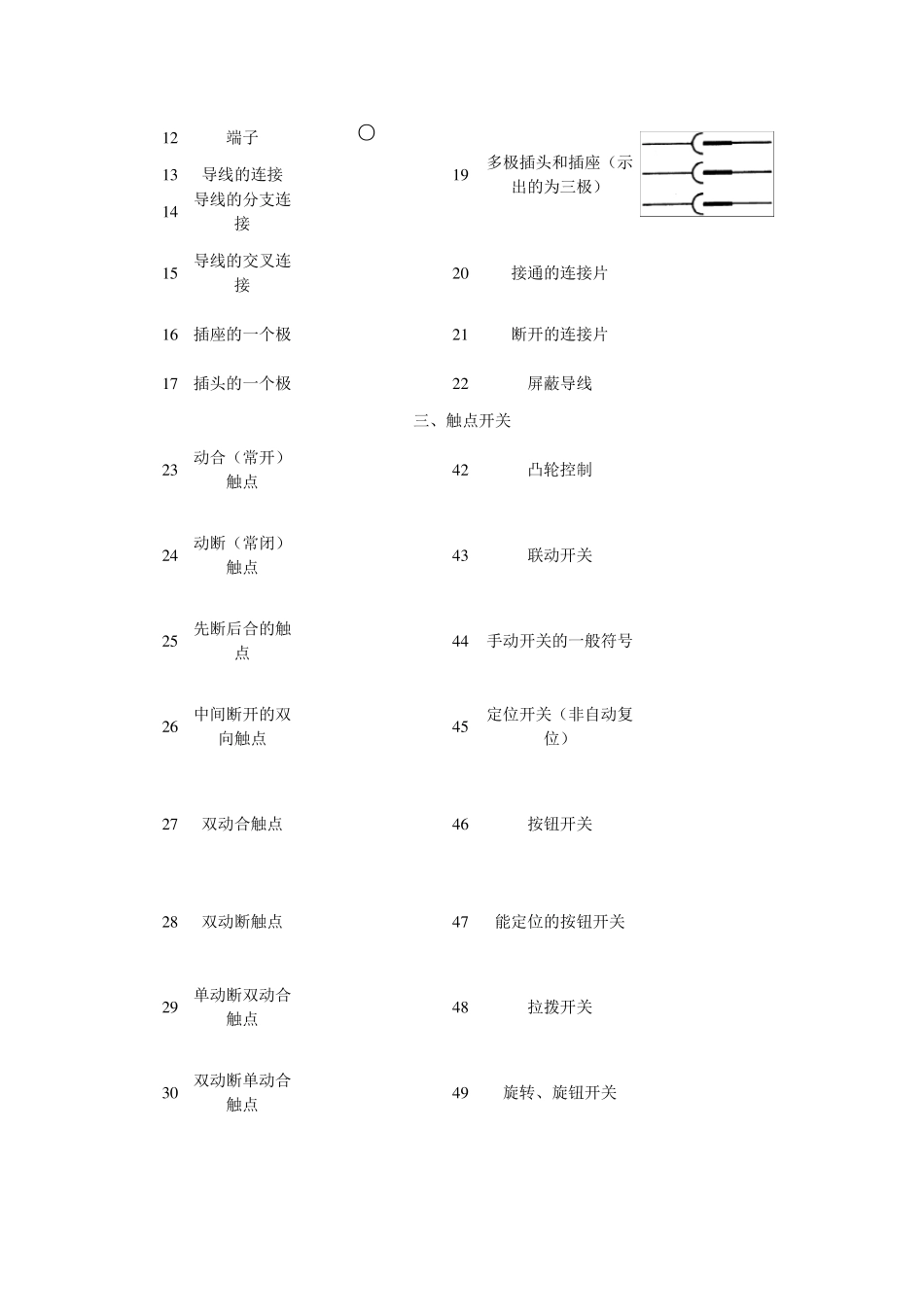

第一章 汽车电气线路图读图基础 第一节 汽车电路图常用符号 汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。 一、图形符号 图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。因此，为了看懂汽车电路图，我们要掌握和熟练地运用它。常用的图形符号见表 1-1-1 所列。 图形符号分为基本符号、一般符号和明细符号 3 种。 1、基本符号 基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征。如：“—”表示直流，“~”表示交流，“+”表示电源的正极，“-”表示电源的负极，“N”表示中性线。 2、一般符号 一般符号用以表示一类产品和此类产品特征的一种简单符号。如：表示指示仪表的一般符号，表示传感器的一般符号。一般符号广义上代表各类元器件，另外，也可以表示没有附加信息或功能的具体元件，如：一般电阻、电容等。 3、明细符号 明细符号表示某一种具体的电器元件。它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。如：是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”处换成“A”、“V”，就成为明细符号。表示电流表，表示电压表。 表 1-1-1 常用图形符号 一、常用基本符号 序号 名称 图形符号 序号 名称 图形符号 1 直流 6 中性点 N 2 交流 7 磁场 F 3 交直流 8 搭铁 4 正极 9 交流发电机输出接柱 B 5 负极 10 磁场二极管输出端 D+ 二、导线端子和导线连接 11 接点 ● 18 插头和插座 1 2 端子 ○ 1 9 多极插头和插座（示出的为三极） 1 3 导线的连接 1 4 导线的分支连接 1 5 导线的交叉连接 2 0 接通的连接片 1 6 插座的一个极 2 1 断开的连接片 1 7 插头的一个极 2 2 屏蔽导线 三、触点开关 2 3 动合（常开）触点 4 2 凸轮控制 2 4 动断（常闭）触点 4 3 联动开关 2 5 先断后合的触点 4 4 手动开关的一般符号 2 6 中间断开的双向触点 4 5 定位开关（非自动复位） 2 7 双动合触点 4 6 按钮开关 2 8 双动断触点 4 7 能定位的按...
