汽车空调的结构原理

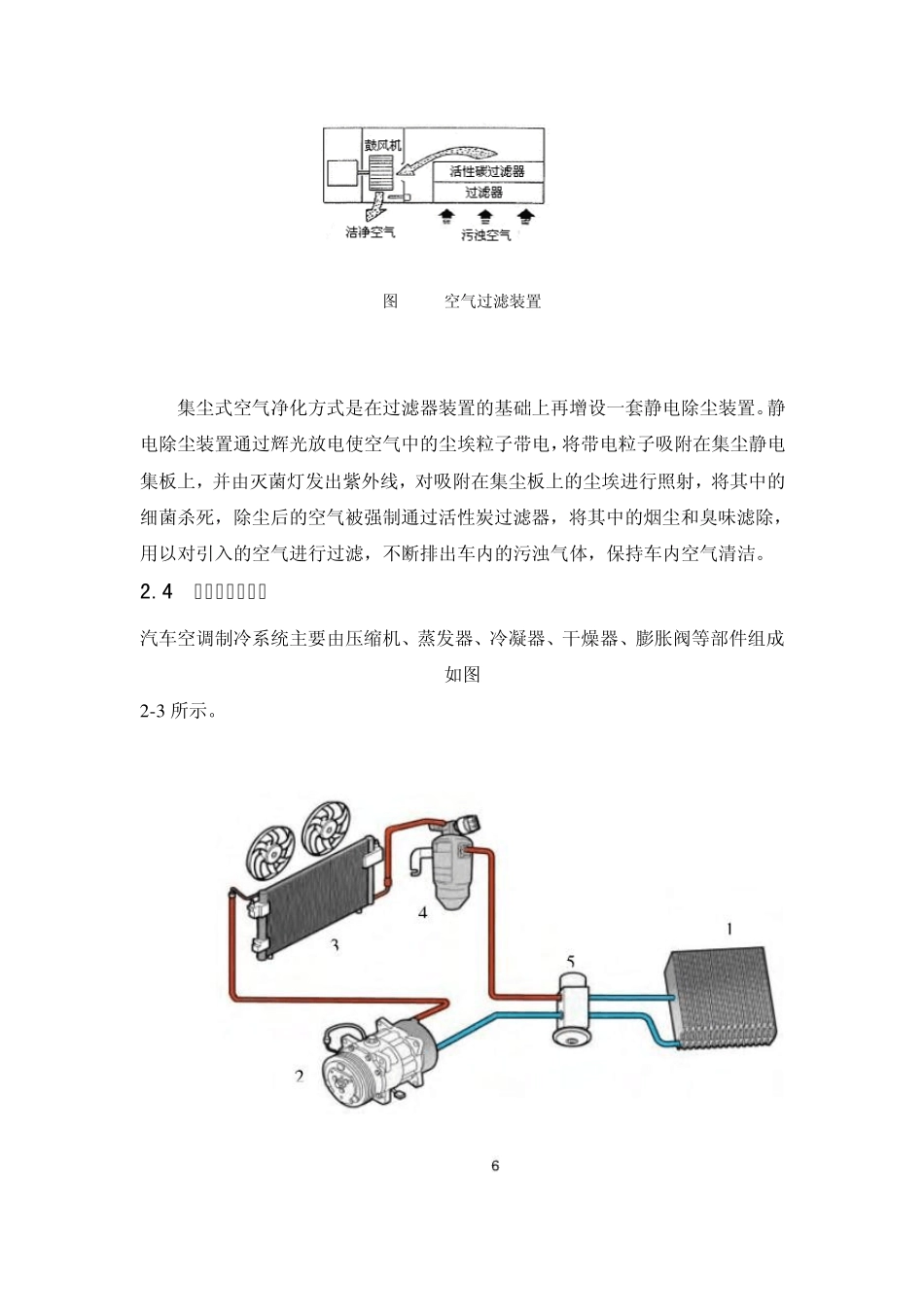

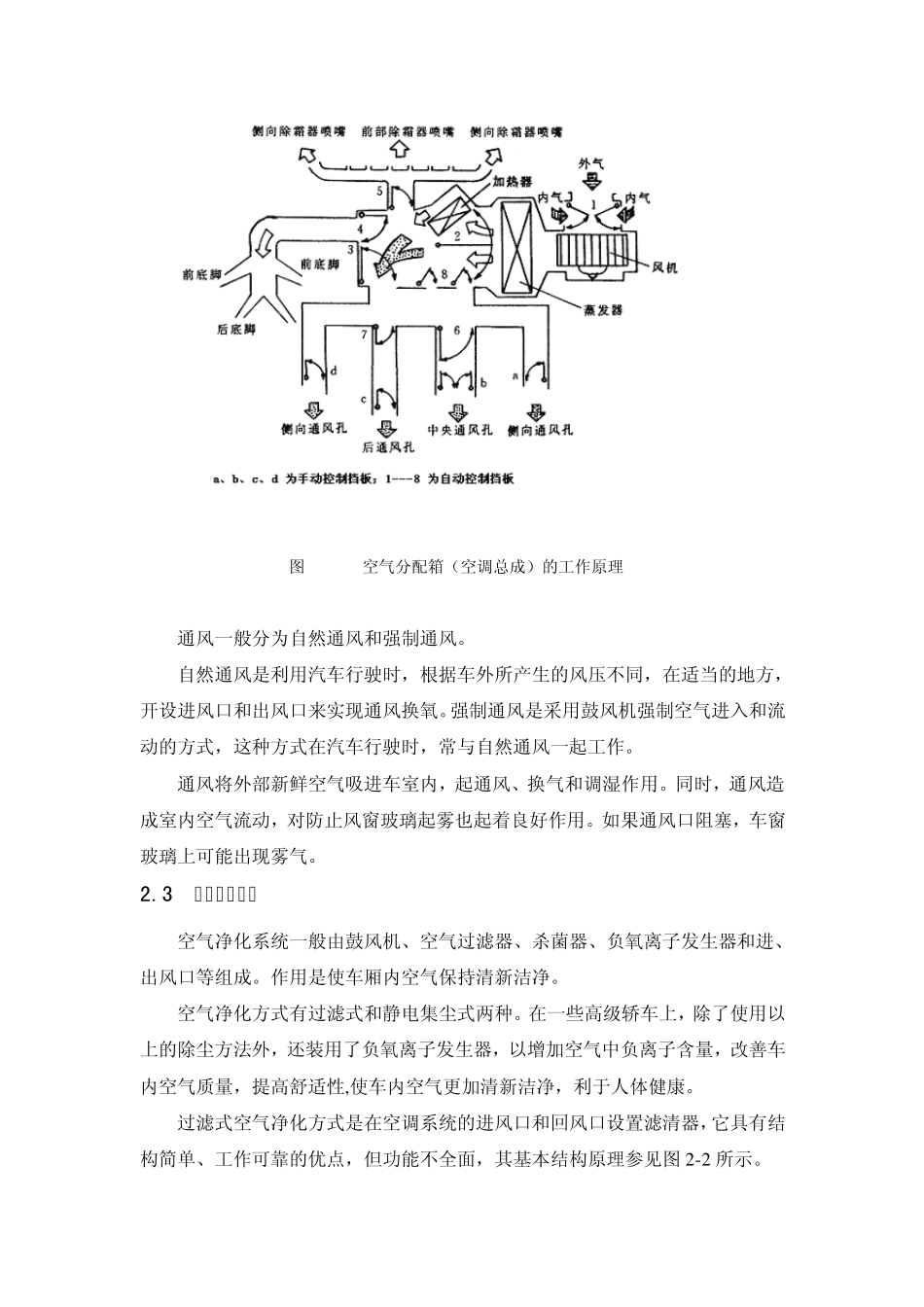

2 汽车空调的结构原理 汽车空调的组成结构按其功能可有：制冷系统、加热系统、分配通风系统、空气净化系统和调节控制系统五大部分。 2.1 汽车空调制热系统原理 加热系统也称为采暖系统。汽车空调的采暖装置按热量来源可分为余热式和独立式两类。余热式采暖是利用汽车发动机工作时产生的剩余热量采暖，它又分为水暖式和气暖式两种。 为了节省能源，大多数汽车空调采暖使用发动机循环冷却水即水暖式。在制暖时，空调压缩机、冷媒体等制冷系统部件不参加工作，热能来源于汽车发动机冷却水。发动机的热量以传导方式被冷却液吸收，流动的高温冷却液进入加热器，使加热器得到加温，低温空气流经加热器，空气被加热，达到制热的目的。（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风，所以在暖风机里面加有电热丝）制热系统的部件有：加热器、节温器、水泵、散热器、热水阀、等等。 2.2 汽车空调分配通风系统 空气分配主要是利用空气分配箱，其原理参见图 2 -1 所示。空气分配箱的结构大同小异，与空气分配箱连接的是空气输送（送风）机构，它主要由送风道（或通风软管）和通风口等部件组成。 汽车空调器要满足向乘员头部、足部、左右方向送出冷风、热风或新风，以及风窗送风除霜除雾，所以有一套比较复杂的风门控制系统。空气输送机构的构造与分布因车而异。 图 2-1 空气分配箱（空调总成）的工作原理 Figure 2-1 air distribution box (air conditioning assembly) principle of work 通风一般分为自然通风和强制通风。 自然通风是利用汽车行驶时，根据车外所产生的风压不同，在适当的地方，开设进风口和出风口来实现通风换氧。强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时，常与自然通风一起工作。 通风将外部新鲜空气吸进车室内，起通风、换气和调湿作用。同时，通风造成室内空气流动，对防止风窗玻璃起雾也起着良好作用。如果通风口阻塞，车窗玻璃上可能出现雾气。 2.3 空气净化系统 空气净化系统一般由鼓风机、空气过滤器、杀菌器、负氧离子发生器和进、出风口等组成。作用是使车厢内空气保持清新洁净。 空气净化方式有过滤式和静电集尘式两种。在一些高级轿车上，除了使用以上的除尘方法外，还装用了负氧离子发生器，以增加空气中负离子含量，改善车内空气质量，提高舒适性,使车内空气更加清新洁净，利于人体健康。 过滤式空气净化方式是在空调系统的进风口和回风口设置滤...
