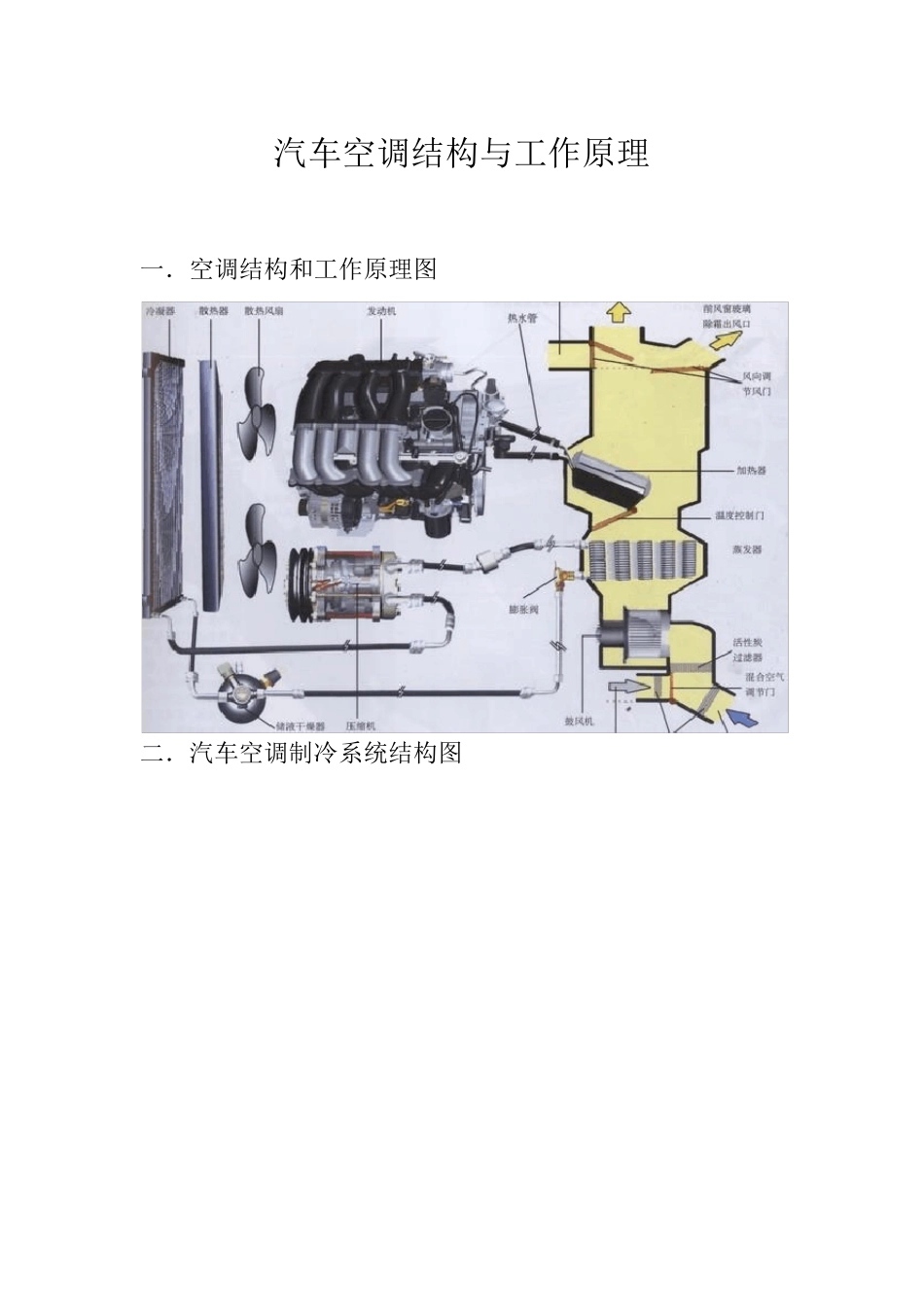

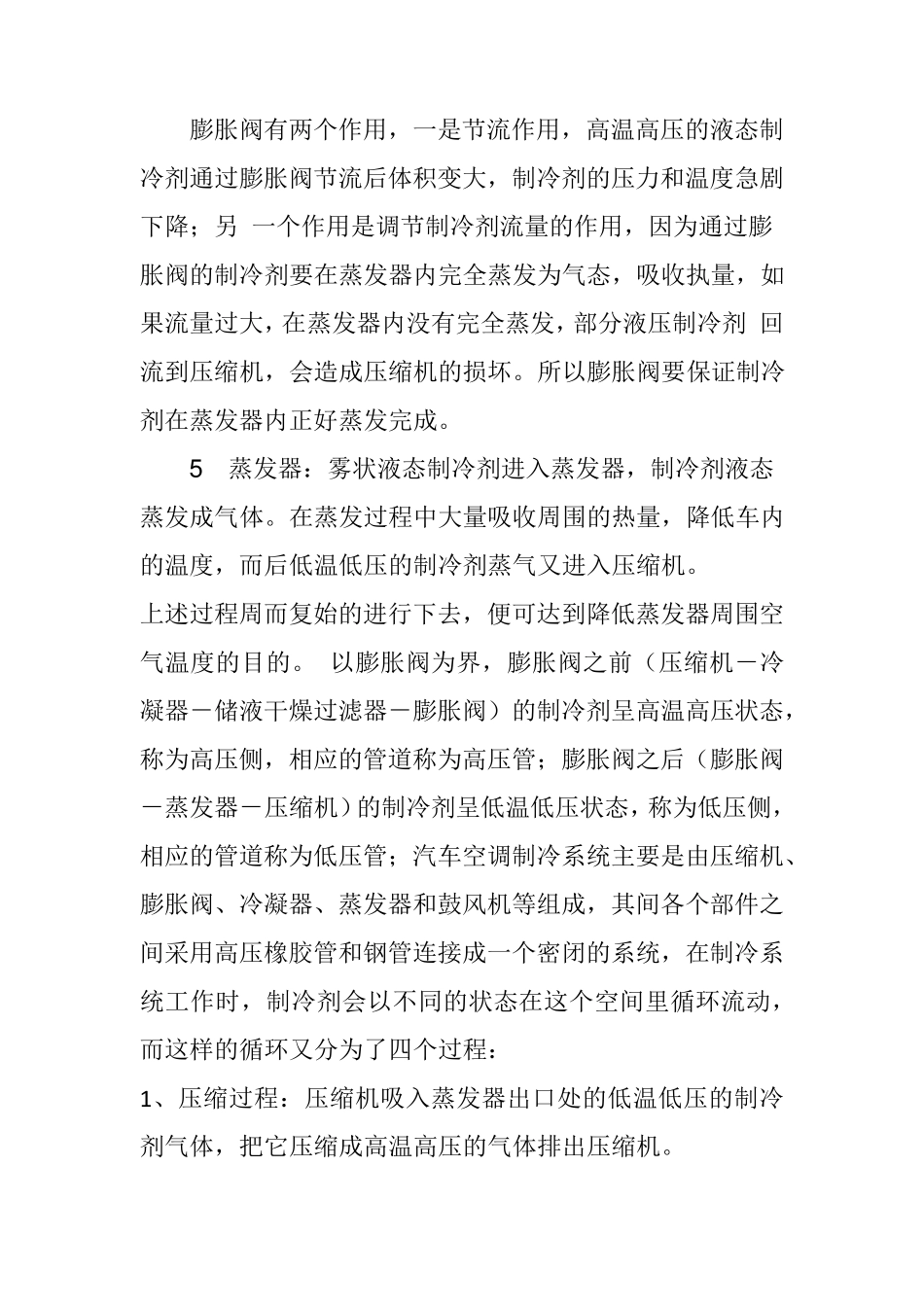

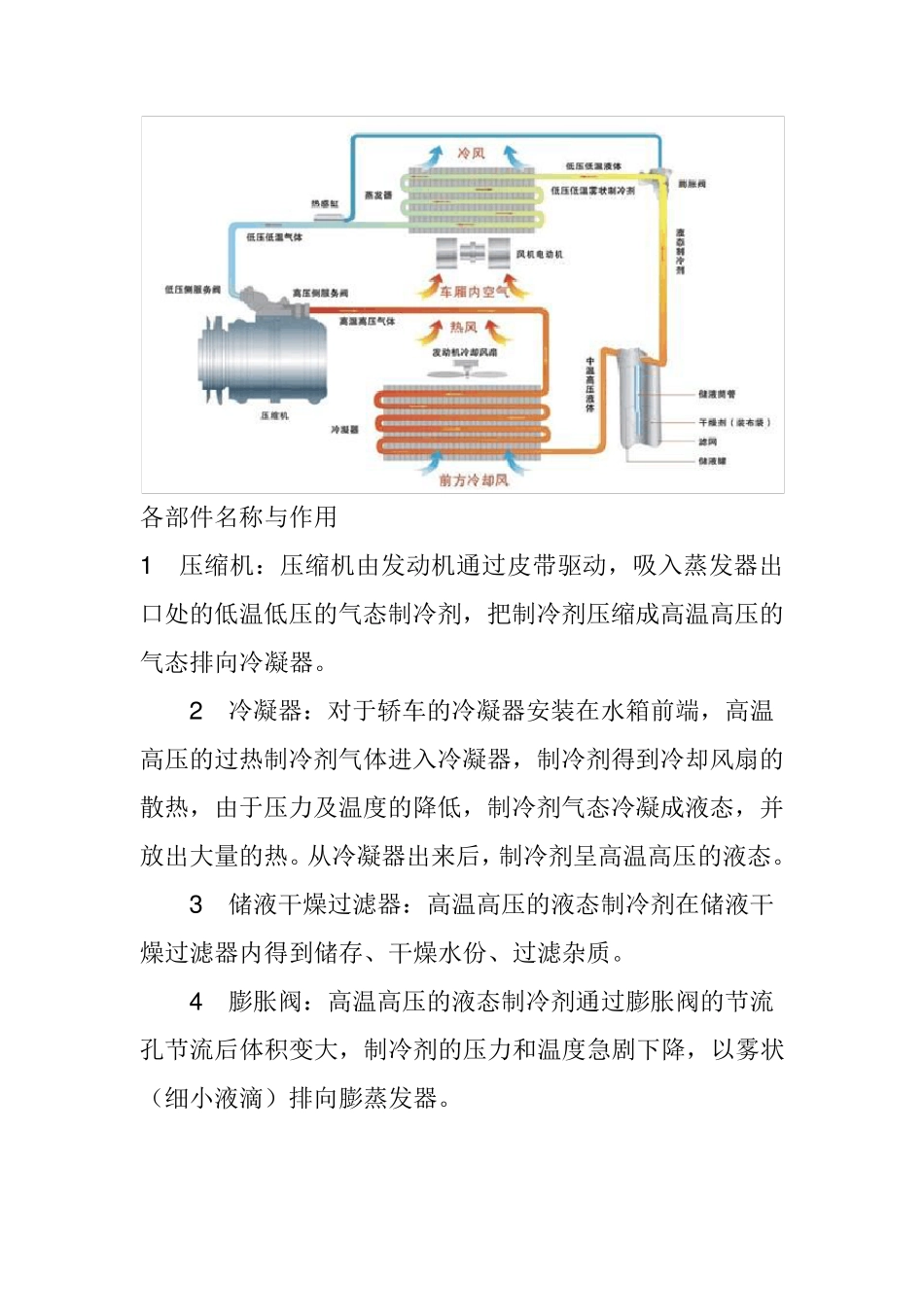

汽车空调结构与工作原理 一.空调结构和工作原理图 二.汽车空调制冷系统结构图 各部件名称与作用 1 压缩机:压缩机由发动机通过皮带驱动,吸入蒸发器出口处的低温低压的气态制冷剂,把制冷剂压缩成高温高压的气态排向冷凝器。 2 冷凝器:对于轿车的冷凝器安装在水箱前端,高温高压的过热制冷剂气体进入冷凝器,制冷剂得到冷却风扇的散热,由于压力及温度的降低,制冷剂气态冷凝成液态,并放出大量的热。从冷凝器出来后,制冷剂呈高温高压的液态。 3 储液干燥过滤器:高温高压的液态制冷剂在储液干燥过滤器内得到储存、干燥水份、过滤杂质。 4 膨胀阀:高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大,制冷剂的压力和温度急剧下降,以雾状(细小液滴)排向膨蒸发器。 膨胀阀有两个作用,一是节流作用,高温高压的液态制冷剂通过膨胀阀节流后体积变大,制冷剂的压力和温度急剧下降;另 一个作用是调节制冷剂流量的作用,因为通过膨胀阀的制冷剂要在蒸发器内完全蒸发为气态,吸收执量,如果流量过大,在蒸发器内没有完全蒸发,部分液压制冷剂 回流到压缩机,会造成压缩机的损坏。所以膨胀阀要保证制冷剂在蒸发器内正好蒸发完成。 5 蒸发器:雾状液态制冷剂进入蒸发器,制冷剂液态蒸发成气体。在蒸发过程中大量吸收周围的热量,降低车内的温度,而后低温低压的制冷剂蒸气又进入压缩机。 上述过程周而复始的进行下去,便可达到降低蒸发器周围空气温度的目的。 以膨胀阀为界,膨胀阀之前(压缩机-冷凝器-储液干燥过滤器-膨胀阀)的制冷剂呈高温高压状态,称为高压侧,相应的管道称为高压管;膨胀阀之后(膨胀阀-蒸发器-压缩机)的制冷剂呈低温低压状态,称为低压侧,相应的管道称为低压管;汽车空调制冷系统主要是由压缩机、膨胀阀、冷凝器、蒸发器和鼓风机等组成,其间各个部件之间采用高压橡胶管和钢管连接成一个密闭的系统,在制冷系统工作时,制冷剂会以不同的状态在这个空间里循环流动,而这样的循环又分为了四个过程: 1 、压缩过程:压缩机吸入蒸发器出口处的低温低压的制冷剂气体,把它压缩成高温高压的气体排出压缩机。 2、散热过程:高温高压的过热制冷剂气体进入冷凝器,由于压力及温度的降低,制冷剂气体冷凝成液体,并排出大量的热量。 3、节流过程:温度和压力较高的制冷剂液体通过膨胀装置后体积变大,压力和温度急剧下降,以雾状(细小液滴)排出膨胀装置。 4、吸热过程:雾状制冷剂液体进入蒸发器...
