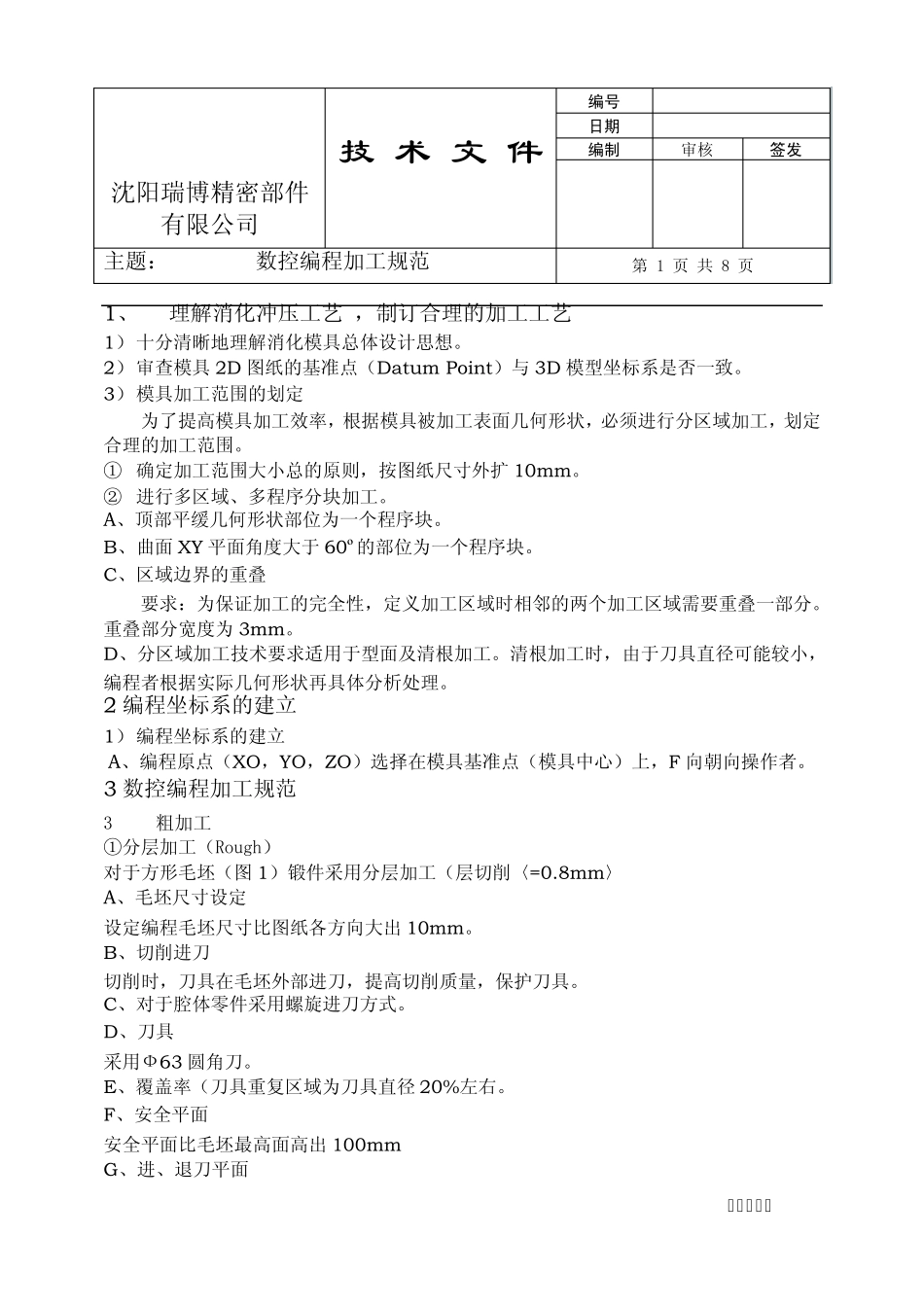

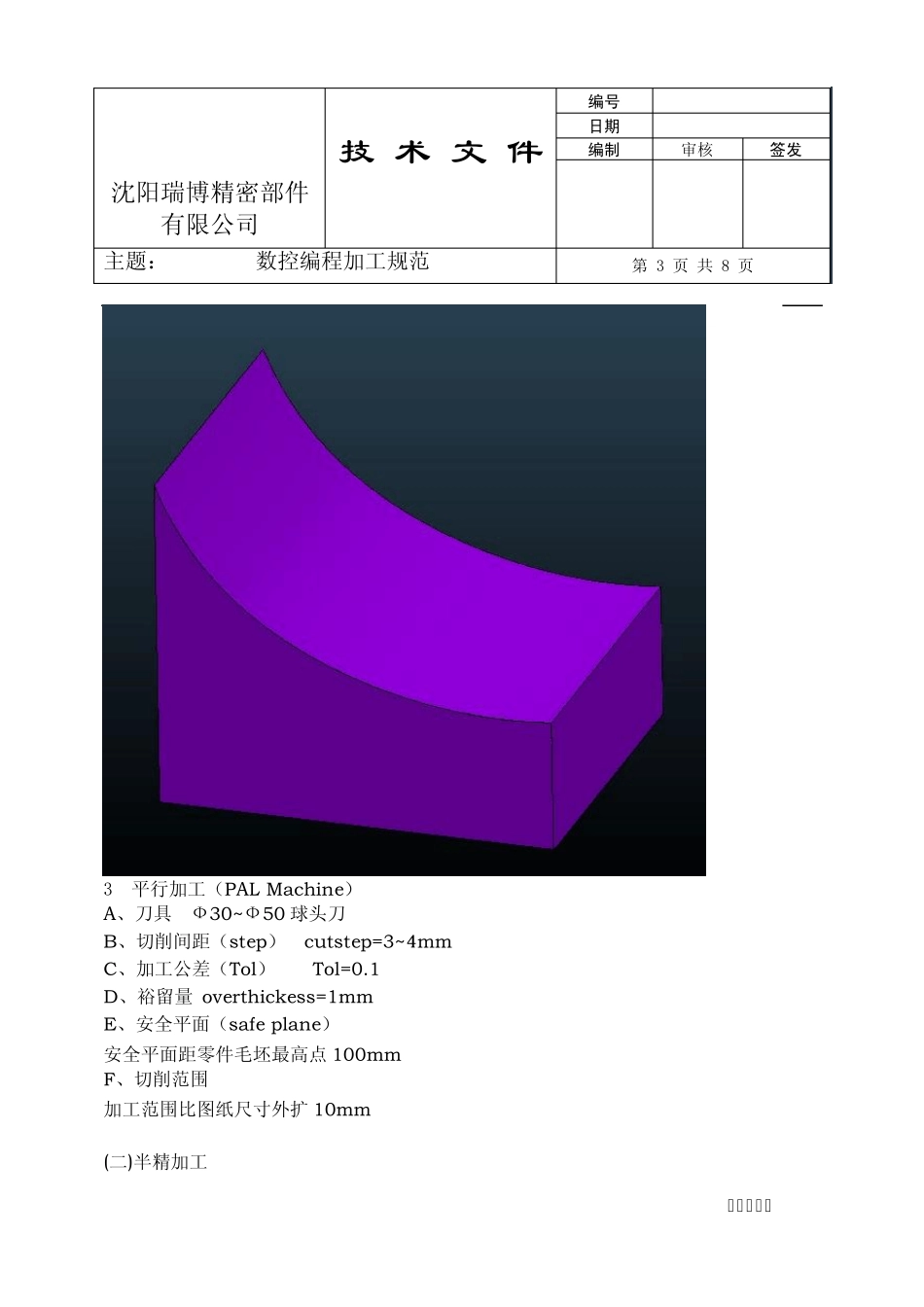

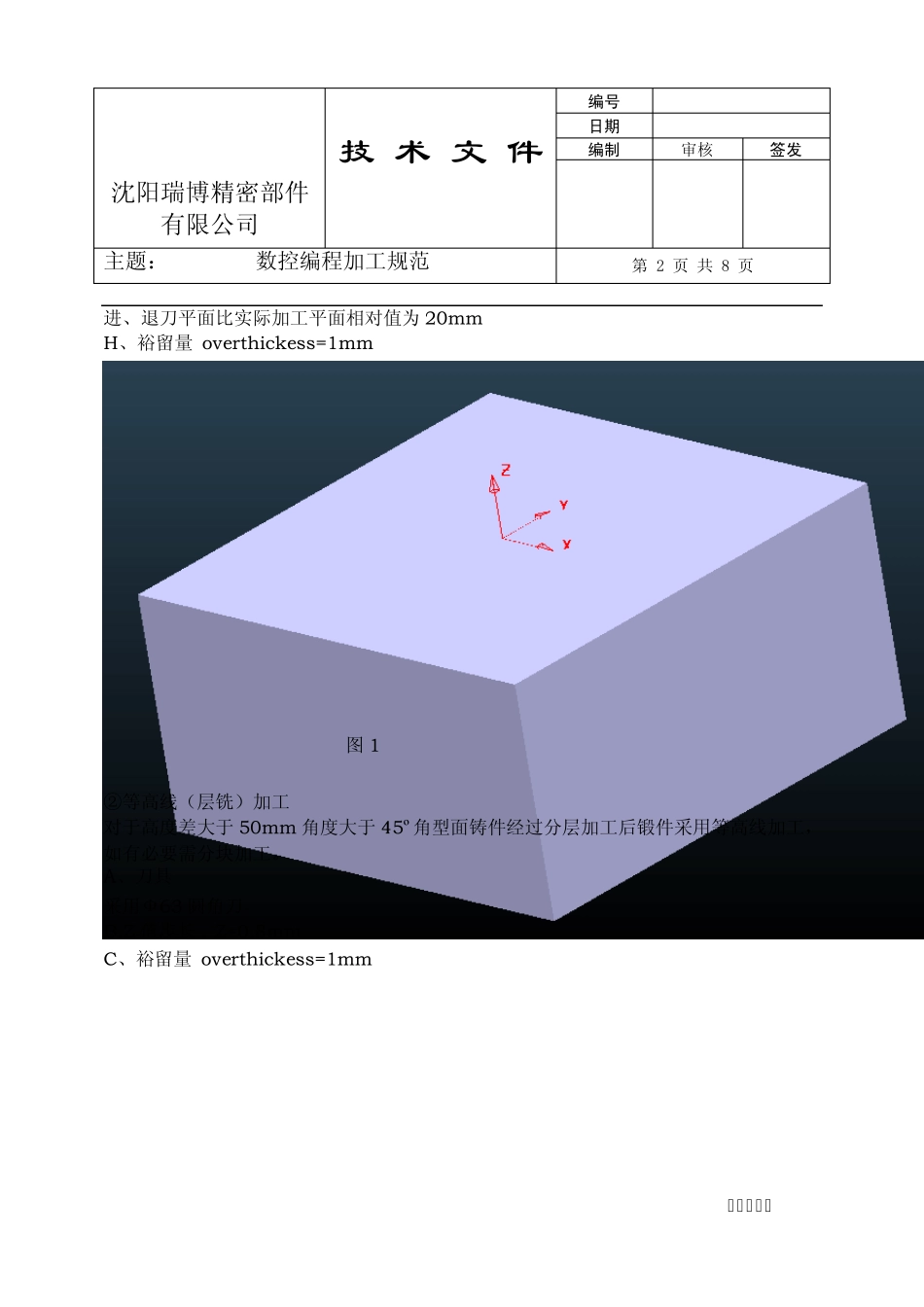

沈阳瑞博精密部件有限公司 技 术 文 件 编号 日期 编制 审核 签发 主题： 数控编程加工规范 第 1 页 共 8 页 文控编号： 1、 理解消化冲压工艺 ，制订合理的加工工艺 1） 十分清晰地理解消化模具总体设计思想。 2） 审查模具2D 图纸的基准点（Datu m Point）与3D 模型坐标系是否一致。 3） 模具加工范围的划定 为了提高模具加工效率，根据模具被加工表面几何形状，必须进行分区域加工，划定合理的加工范围。 ① 确定加工范围大小总的原则，按图纸尺寸外扩10mm。 ② 进行多区域、多程序分块加工。 A、顶部平缓几何形状部位为一个程序块。 B、曲面XY 平面角度大于60º的部位为一个程序块。 C、区域边 界 的重 叠 要 求 ：为保 证加工的完全性，定义加工区域时相邻的两个加工区域需要 重 叠 一部分。重 叠 部分宽度为3mm。 D、分区域加工技术要 求 适用于型面及清根加工。清根加工时，由于刀具直径可能较小，编程者根据实际几何形状再具体分析处理。 2 编程坐标系的建立 1） 编程坐标系的建立 A、编程原点（XO，YO，ZO）选择在模具基准点（模具中心）上，F 向朝向操作者。 3 数控编程加工规范 3 粗加工 ①分层加工（Rough） 对于方形毛坯（图1）锻件采用分层加工（层切削〈=0.8mm〉 A、毛坯尺寸设定 设定编程毛坯尺寸比图纸各方向大出10mm。 B、切削进刀 切削时，刀具在毛坯外部进刀，提高切削质量，保 护刀具。 C、对于腔体零件采用螺旋进刀方式。 D、刀具 采用Ф63 圆角刀。 E、覆盖率（刀具重 复区域为刀具直径20%左右。 F、安全平面 安全平面比毛坯最高面高出100mm G、进、退刀平面 沈阳瑞博精密部件有限公司 技 术 文 件 编号 日期 编制 审核 签发 主题： 数控编程加工规范 第 2 页 共 8 页 文控编号： 进、退刀平面比实际加工平面相对值为20mm H、裕留量 overthickess=1mm 图1 ②等高线（层铣）加工 对于高度差大于50mm 角度大于45º角型面铸件经过分层加工后锻件采用等高线加工，如有必要需分块加工。 A、刀具 采用Ф63 圆角刀。 B.Z 值步长 Z=0.8mm C、裕留量 overthickess=1mm 沈阳瑞博精密部件有限公司 技 术 文 件 编号 日期 编制 审核 签发 主题： 数控编程加工规范 第 3 页 共 8 页 文控编号： 3 平行加工（PAL Machine） A、刀具 Ф30~Ф50 球头刀 B、切削间距（step） cutstep=3~4mm...
