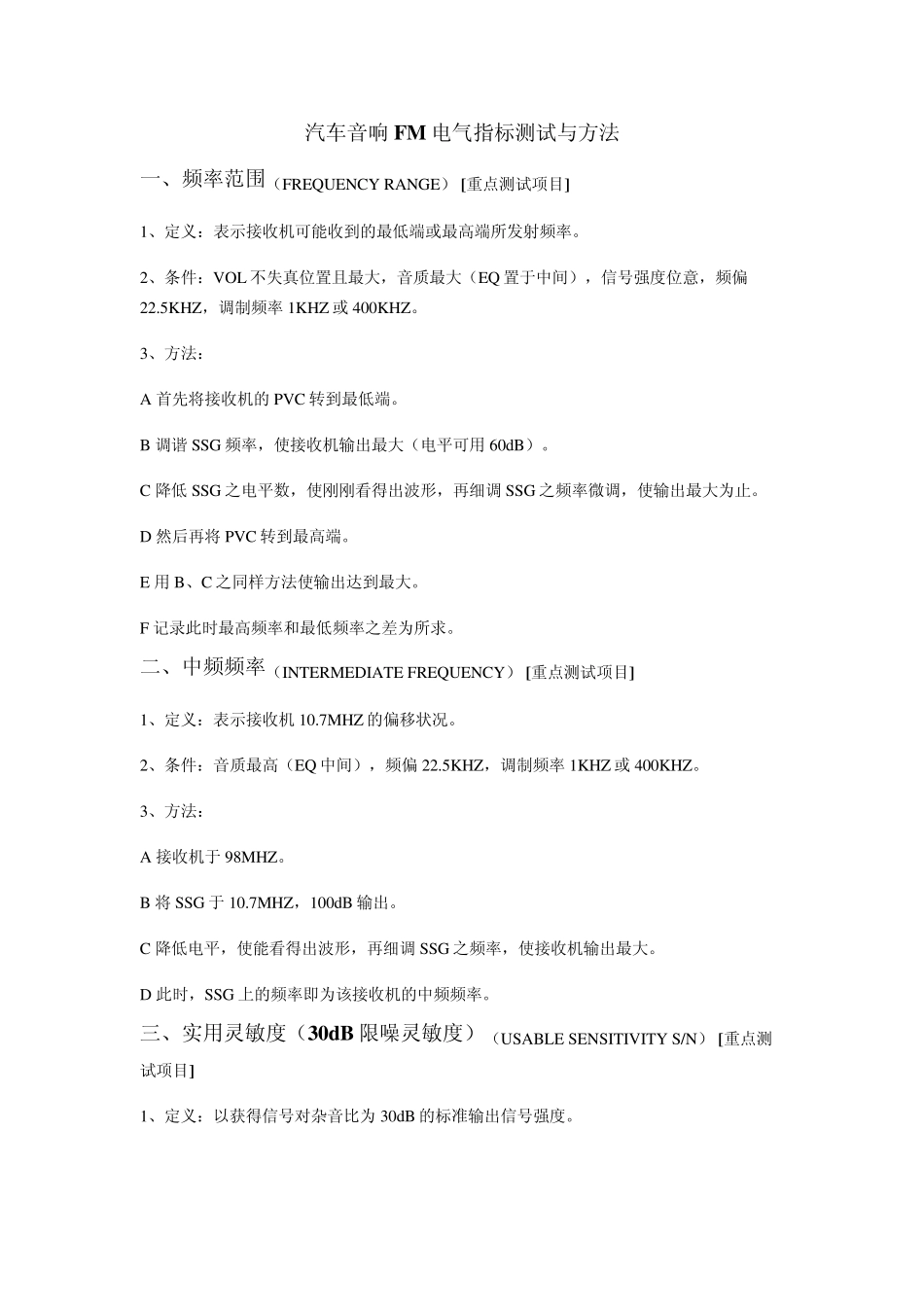

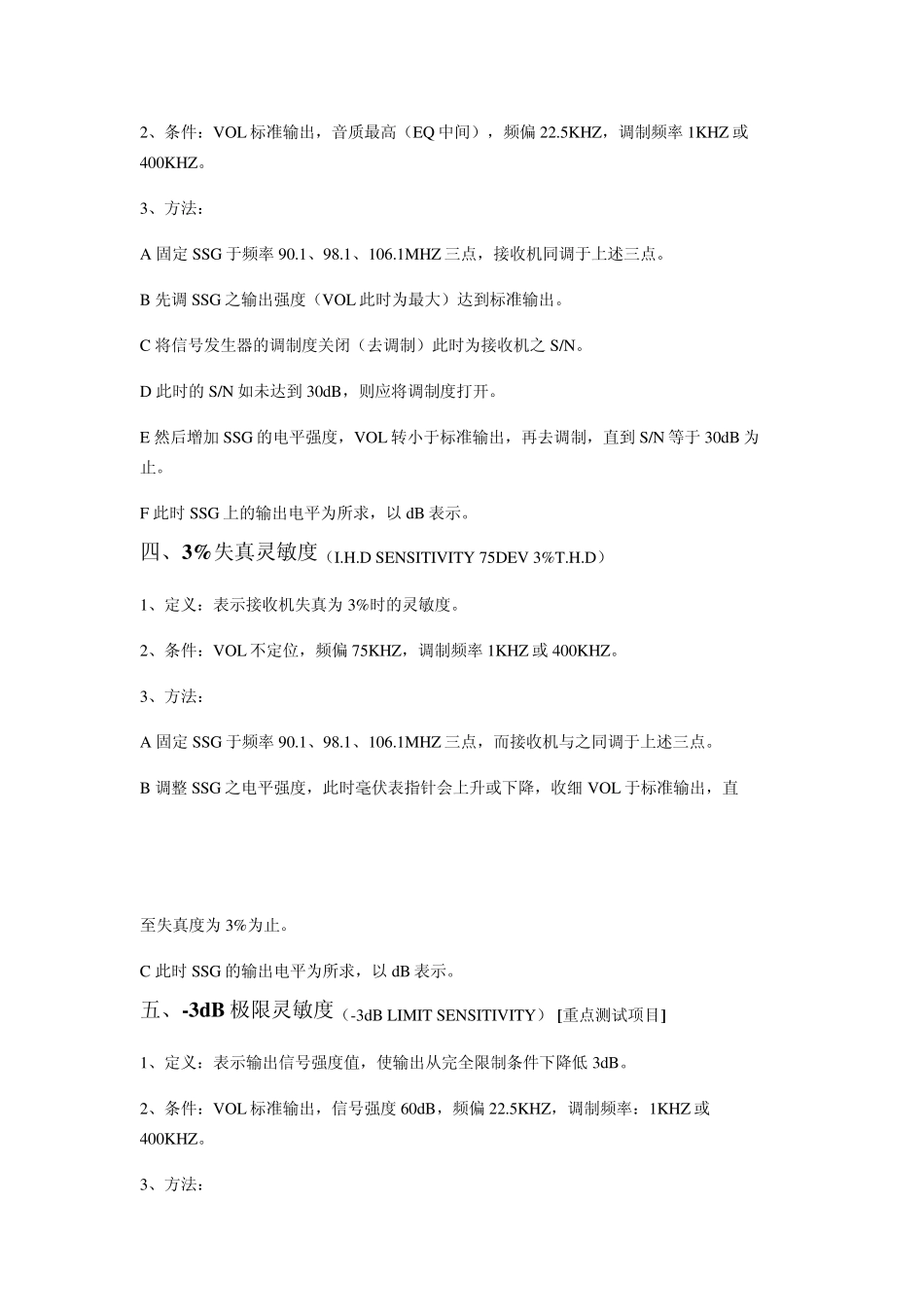

汽车音响FM 电气指标测试与方法 一、频率范围(FREQUENCY RANGE) [重点测试项目] 1、定义:表示接收机可能收到的最低端或最高端所发射频率。 2、条件:VOL 不失真位置且最大,音质最大(EQ 置于中间),信号强度位意,频偏22.5KHZ,调制频率 1KHZ 或 400KHZ。 3、方法: A 首先将接收机的 PVC 转到最低端。 B 调谐 SSG 频率,使接收机输出最大(电平可用 60dB)。 C 降低 SSG 之电平数,使刚刚看得出波形,再细调 SSG 之频率微调,使输出最大为止。 D 然后再将 PVC 转到最高端。 E 用 B、C 之同样方法使输出达到最大。 F 记录此时最高频率和最低频率之差为所求。 二、中频频率(INTERMEDIATE FREQUENCY) [重点测试项目] 1、定义:表示接收机 10.7MHZ 的偏移状况。 2、条件:音质最高(EQ 中间),频偏 22.5KHZ,调制频率 1KHZ 或 400KHZ。 3、方法: A 接收机于 98MHZ。 B 将 SSG 于 10.7MHZ,100dB 输出。 C 降低电平,使能看得出波形,再细调 SSG 之频率,使接收机输出最大。 D 此时,SSG 上的频率即为该接收机的中频频率。 三、实用灵敏度(30d B 限噪灵敏度)(USABLE SENSITIVITY S/N) [重点测试项目] 1、定义:以获得信号对杂音比为 30dB 的标准输出信号强度。 2、条件:VOL 标准输出,音质最高(EQ 中间),频偏 22.5KHZ,调制频率 1KHZ 或400KHZ。 3、方法: A 固定 SSG 于频率 90.1、98.1、106.1MHZ 三点,接收机同调于上述三点。 B 先调 SSG 之输出强度(VOL 此时为最大)达到标准输出。 C 将信号发生器的调制度关闭(去调制)此时为接收机之 S/N。 D 此时的 S/N 如未达到 30dB,则应将调制度打开。 E 然后增加 SSG 的电平强度,VOL 转小于标准输出,再去调制,直到 S/N 等于 30dB 为止。 F 此时 SSG 上的输出电平为所求,以 dB 表示。 四、3%失真灵敏度(I.H.D SENSITIVITY 75DEV 3%T.H.D) 1、定义:表示接收机失真为 3%时的灵敏度。 2、条件:VOL 不定位,频偏 75KHZ,调制频率 1KHZ 或 400KHZ。 3、方法: A 固定 SSG 于频率 90.1、98.1、106.1MHZ 三点,而接收机与之同调于上述三点。 B 调整 SSG 之电平强度,此时毫伏表指针会上升或下降,收细 VOL 于标准输出,直 至失真度为 3%为止。 C 此时 SSG 的输出电平为所求,以 dB 表示。 五、-3d B 极限灵敏度(-3dB LIM...
