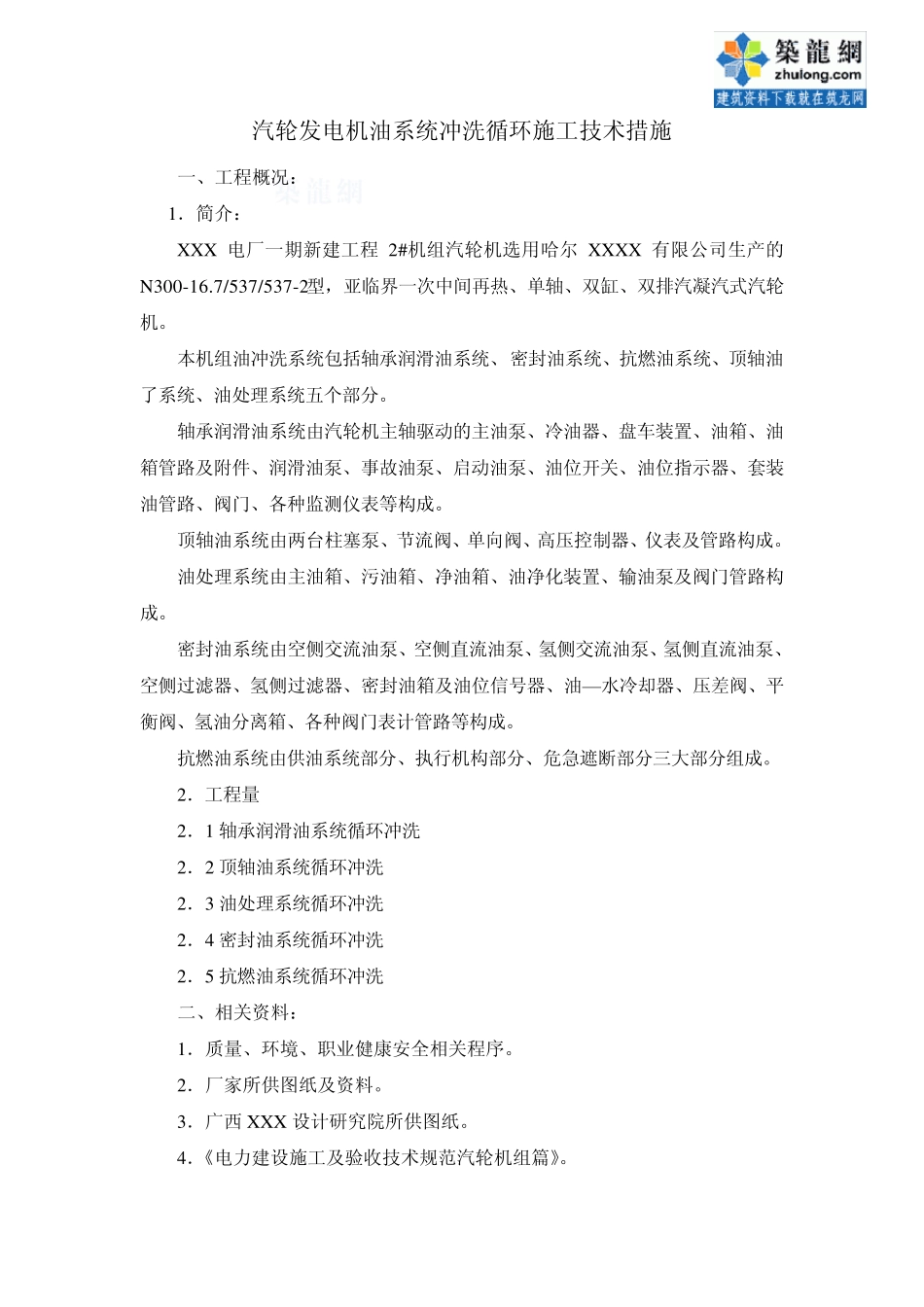

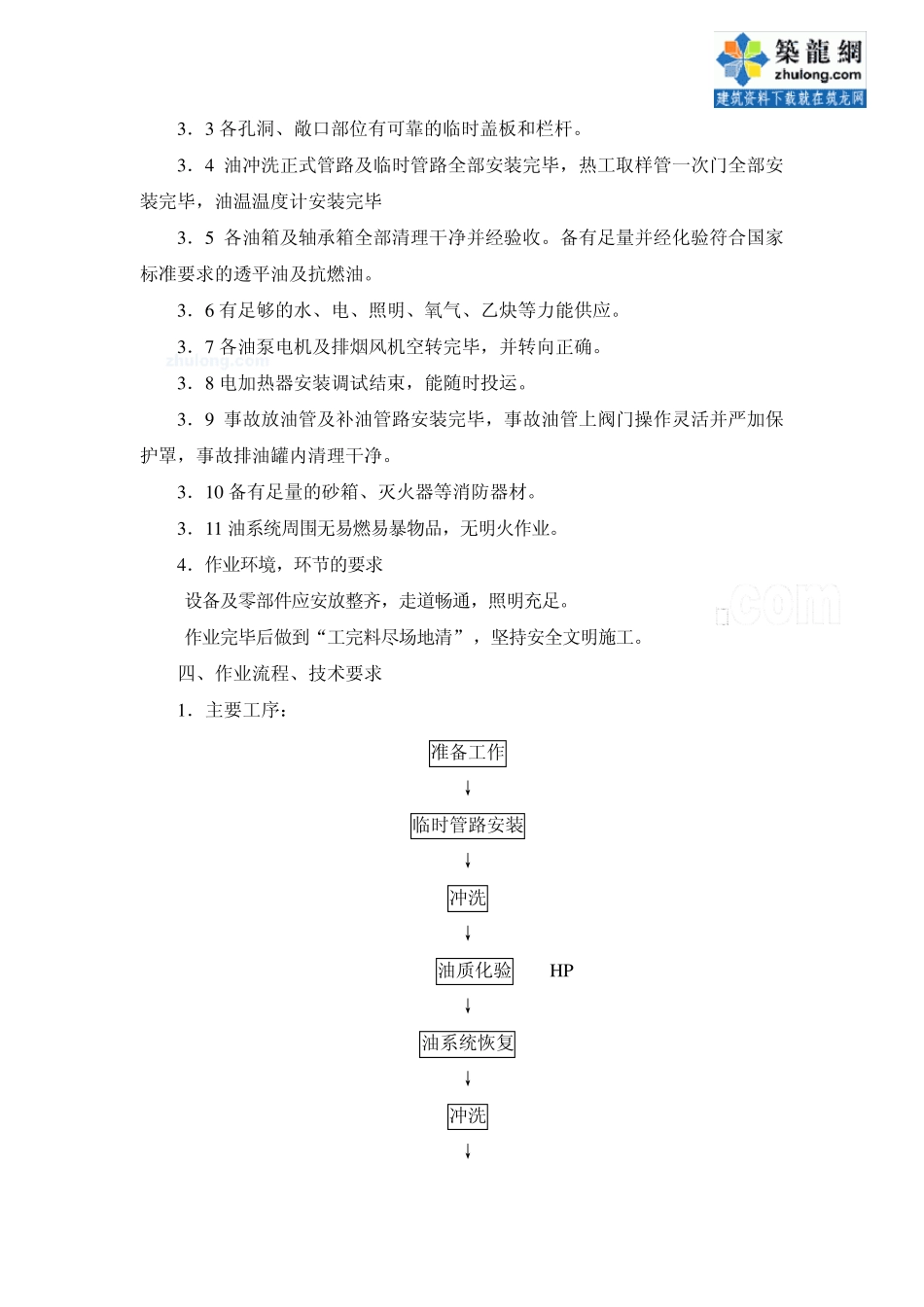

汽轮发电机油系统冲洗循环施工技术措施 一、工程概况： 1．简介： X X X 电厂一期新建工程 2#机组汽轮机选用哈尔 X X X X 有限公司生产的N 300-16.7/537/537-2型，亚临界一次中间再热、单轴、双缸、双排汽凝汽式汽轮机。 本机组油冲洗系统包括轴承润滑油系统、密封油系统、抗燃油系统、顶轴油了系统、油处理系统五个部分。 轴承润滑油系统由汽轮机主轴驱动的主油泵、冷油器、盘车装置、油箱、油箱管路及附件、润滑油泵、事故油泵、启动油泵、油位开关、油位指示器、套装油管路、阀门、各种监测仪表等构成。 顶轴油系统由两台柱塞泵、节流阀、单向阀、高压控制器、仪表及管路构成。 油处理系统由主油箱、污油箱、净油箱、油净化装置、输油泵及阀门管路构成。 密封油系统由空侧交流油泵、空侧直流油泵、氢侧交流油泵、氢侧直流油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油—水冷却器、压差阀、平衡阀、氢油分离箱、各种阀门表计管路等构成。 抗燃油系统由供油系统部分、执行机构部分、危急遮断部分三大部分组成。 2．工程量 2．1 轴承润滑油系统循环冲洗 2．2 顶轴油系统循环冲洗 2．3 油处理系统循环冲洗 2．4 密封油系统循环冲洗 2．5 抗燃油系统循环冲洗 二、相关资料： 1．质量、环境、职业健康安全相关程序。 2．厂家所供图纸及资料。 3．广西 X X X 设计研究院所供图纸。 4．《电力建设施工及验收技术规范汽轮机组篇》。 5 ．《火电施工质量检验及评定标准（汽机）》。 6 ．《电力建设安全规范》《电力安全工作规程》。 7 ．有关电力建设施工、调试等技术、工艺、质量、安全各方面文件。 三、施工作业前条件要求： 1 ．参加作业人员的资格及要求。 1 ．1 作业人员需经分瓮“汽机专业技术培训”，考试合格后方可上岗。 1 ．2 作业人员施工前经技术、安全交底，对厂家图纸、说明等文件基本掌握，具有一定的工作经验，对安装工程清楚。 1 ．3 作业人员应服从统一分配，对工作认真、负责，一丝不苟，实行“谁施工，谁负责”。 1 ．4 作业人员对质量、安全标准了解，施工按技术措施进行，不得随意变更安装要求及有关数据要求。 1 ．5 有关测量数据作业人员应做好记录，并注明日期、项目、作业人。 2 ．作业所需工具、机具 2 ．1 工具及材料： 木锤 2 个 海绵 5 k g 白面 1 0 0 k g 煤油 5 0 k g 棉布 1 0 0 k g 取样瓶 5 个 滤油纸 ...
