汽轮发电机组工程监理细则

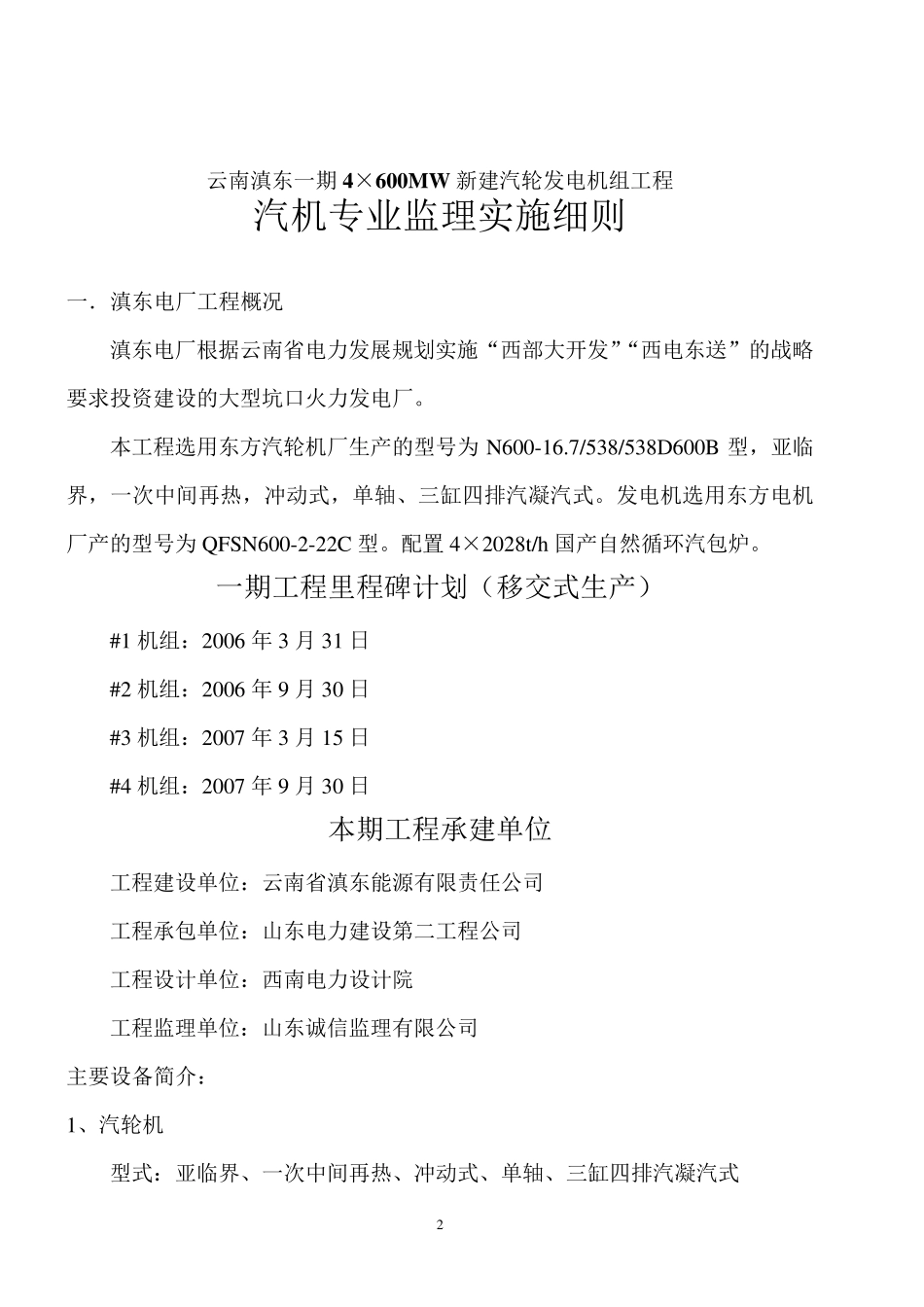

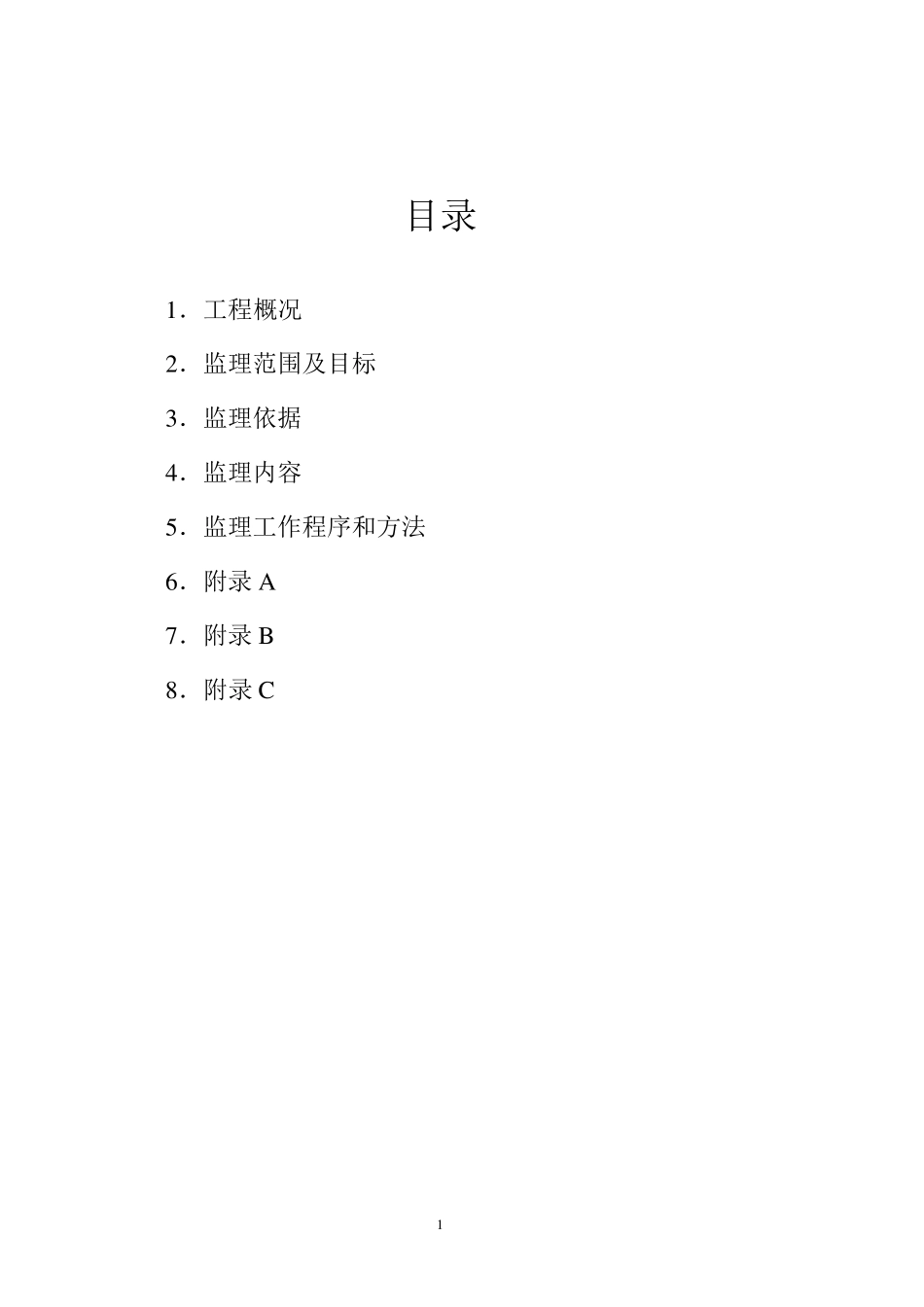

1 目录 1．工程概况 2．监理范围及目标 3．监理依据 4．监理内容 5．监理工作程序和方法 6．附录A 7．附录B 8．附录C 2 云南滇东一期4×600MW 新建汽轮发电机组工程 汽机专业监理实施细则 一．滇东电厂工程概况 滇东电厂根据云南省电力发展规划实施“西部大开发”“西电东送”的战略要求投资建设的大型坑口火力发电厂。 本工程选用东方汽轮机厂生产的型号为 N600-16.7/538/538D600B 型，亚临界，一次中间再热，冲动式，单轴、三缸四排汽凝汽式。发电机选用东方电机厂产的型号为 QFSN600-2-22C 型。配置 4×2028t/h 国产自然循环汽包炉。 一期工程里程碑计划（移交式生产） #1 机组：2006 年 3 月 31 日 #2 机组：2006 年 9 月 30 日 #3 机组：2007 年 3 月 15 日 #4 机组：2007 年 9 月 30 日 本期工程承建单位 工程建设单位：云南省滇东能源有限责任公司 工程承包单位：山东电力建设第二工程公司 工程设计单位：西南电力设计院 工程监理单位：山东诚信监理有限公司 主要设备简介： 1、汽轮机 型式：亚临界、一次中间再热、冲动式、单轴、三缸四排汽凝汽式 3 型号：N600-17.6/538/538 转速：3000r/min 额定功率：600MW 主汽门前蒸汽压力：16.67MPa（a） 主汽门前蒸汽温度：538℃ 中联门前蒸汽压力：3.546MPa（a） 中联门前蒸汽温度：538℃ 额定蒸汽流量：1783.13t/h 最大蒸汽流量：2028t/h 额定背压：6.1KPa 额定给水温度：273.5℃ 2、发电机 型号：QFSN-600-2-22C 型 额定功率：600MW 最大连续功率：641.12MW 额定氢压：0.412MPa 额定功率因数：0.9（滞后） 冷却方式：水-氢-氢 励磁系统：静态自并励 3．凝汽器型式：双壳体、双背压、单流程表面式 冷却面积：38900m2 冷却水流量：62860M3/h 4 冷却温度：24.5℃ 设计背压：6.1KPa 4、除氧器型号：GC-2170/GS-235 型无头除氧器 设计压力：1.43MPa 温度：390℃ 有效容积 235m3 额定出力：2170t/h 5、高、低压加热器 每台机组配有 3 台高压加热器、6 台低压加热器，其中 7/8 号低加为双联低压加热器为两套。 #1 高压加热器：卧式，JG-2063-1-3 型，加热面积 2063m2 设计压力：水侧 28MPa，汽侧 7.47 MPa 设计温度：水侧 290℃ 汽侧 420/290℃ #2 高压加热器：卧式 JG-2231-1-2 型，加热面积 2231m2 设计压力：水/汽 28MPa 4.73MPa 设计温度：水/汽 265℃ 360℃/265℃ ...
