汽轮机REXA执行器DEH系统

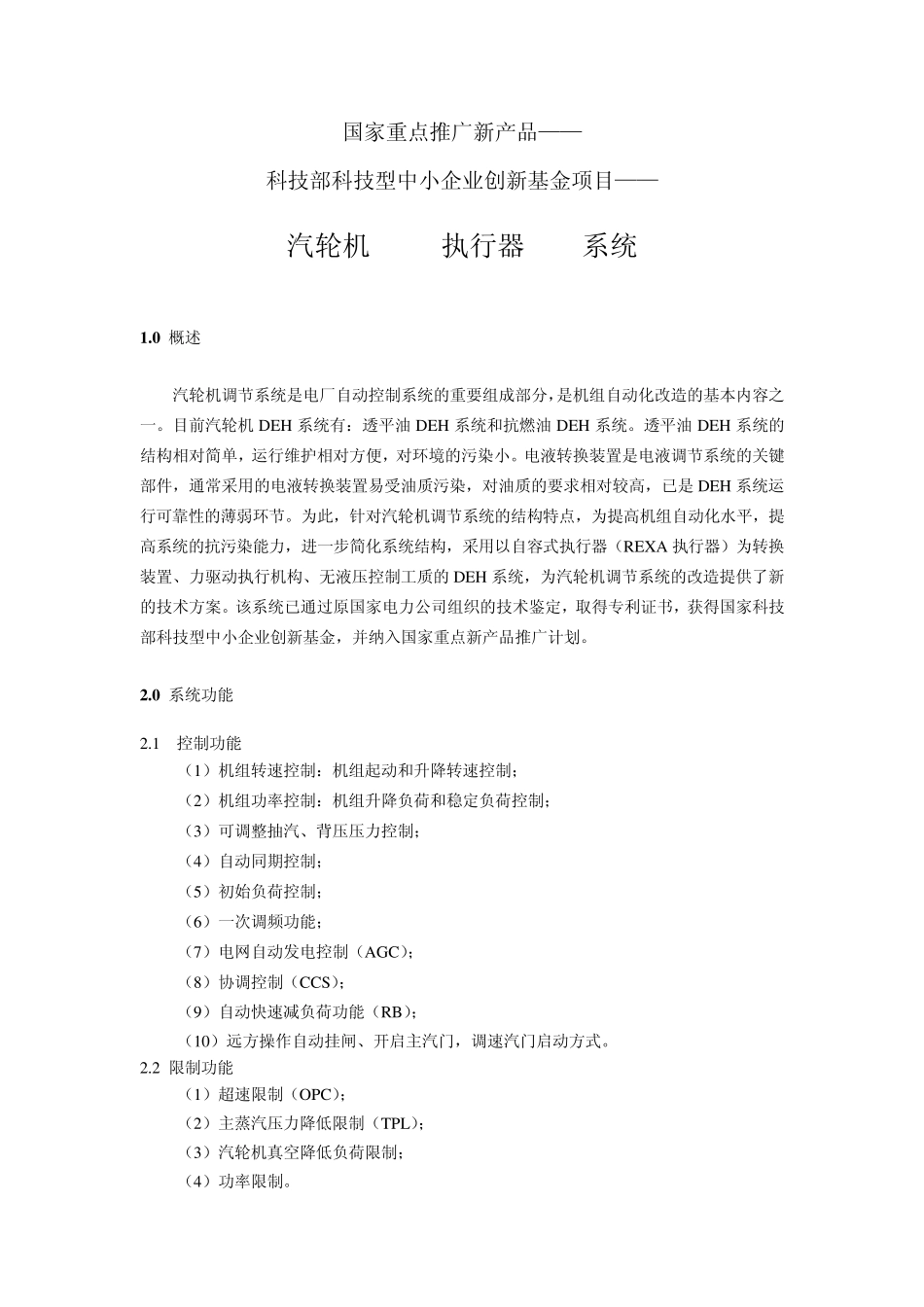

汽轮机REXA执行器DEH系统_第1页
1/8
汽轮机REXA执行器DEH系统_第2页
2/8
汽轮机REXA执行器DEH系统_第3页
3/8
国家重点推广新产品—— 科技部科技型中小企业创新基金项目—— 汽轮机 REXA执行器 DEH系统 1 .0 概述 汽轮机调节系统是电厂自动控制系统的重要组成部分,是机组自动化改造的基本内容之一。目前汽轮机 DEH 系统有:透平油 DEH 系统和抗燃油 DEH 系统。透平油 DEH 系统的结构相对简单,运行维护相对方便,对环境的污染小。电液转换装置是电液调节系统的关键部件,通常采用的电液转换装置易受油质污染,对油质的要求相对较高,已是 DEH 系统运行可靠性的薄弱环节。为此,针对汽轮机调节系统的结构特点,为提高机组自动化水平,提高系统的抗污染能力,进一步简化系统结构,采用以自容式执行器(REXA 执行器)为转换装置、力驱动执行机构、无液压控制工质的 DEH 系统,为汽轮机调节系统的改造提供了新的技术方案。该系统已通过原国家电力公司组织的技术鉴定,取得专利证书,获得国家科技部科技型中小企业创新基金,并纳入国家重点新产品推广计划。 2 .0 系统功能 2.1 控制功能 (1)机组转速控制:机组起动和升降转速控制; (2)机组功率控制:机组升降负荷和稳定负荷控制; (3)可调整抽汽、背压压力控制; (4)自动同期控制; (5)初始负荷控制; (6)一次调频功能; (7)电网自动发电控制(AGC); (8)协调控制(CCS); (9)自动快速减负荷功能(RB); (10)远方操作自动挂闸、开启主汽门,调速汽门启动方式。 2.2 限制功能 (1)超速限制(OPC); (2)主蒸汽压力降低限制(TPL); (3)汽轮机真空降低负荷限制; (4)功率限制。 2.3 保护功能 (1)机械超速保护:机组转速达到危急保安器设定值,关闭主汽门和调速汽门,实施停机; (2)电超速保护(OPT):机组转速达到 OPT 设定值时,关闭主汽门和调速汽门,实施停机; (3) 接受汽轮机紧急跳闸系统( ETS)指令,关闭主汽门和调速汽门,实施停机。 2.4 试验功能 (1)超速保护试验; (2)超速限制(OPC)试验; (3)汽门活动试验: (4)汽门严密性试验; (5) 同期、并网试验; (6)仿真试验。 2.5 接口功能 (1)自动同期接口(ASS); (2)遥控接口(AGC); (3)机炉协调控制接口(CCS); (4)数据通讯接口:可与数据采集系统(DAS)或分散控制系统(DCS)共享资源。 2.6 人机接口和数据处理功能 (1)运行参数的显示、记录、打印、诊断、报警和追忆; (2)运行系统画面、运行参数的趋势图和运行...
