汽轮机安装主要工艺流程

汽轮机安装主要工艺流程_第1页
1/30

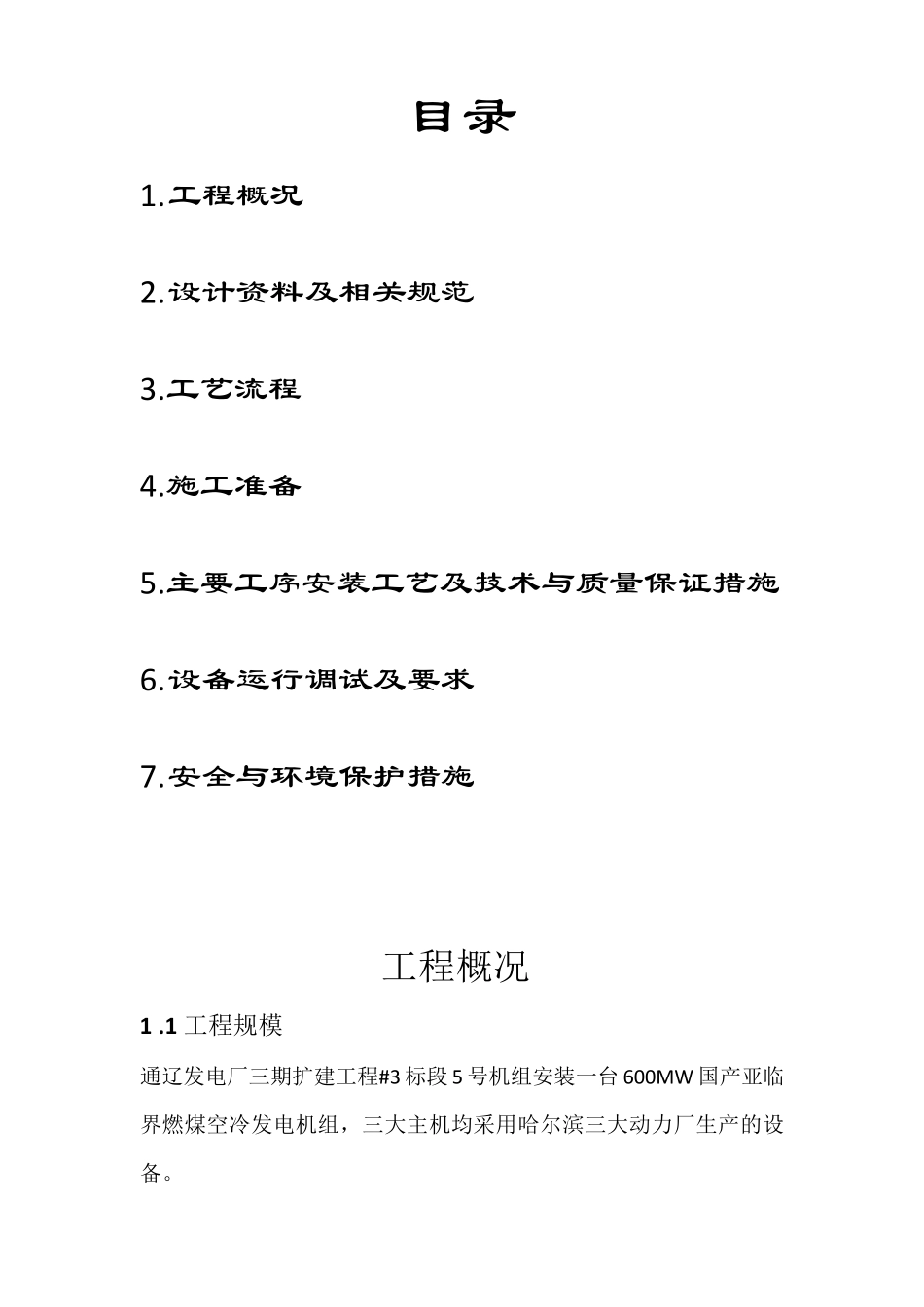

汽轮机安装主要工艺流程_第2页
2/30
汽轮机安装主要工艺流程_第3页
3/30
汽 轮 机 安 装 施 工 工 艺 姓 名 : *** 班 级 : 安 装 1201 指 导 教 师 : ***目录 1. 工程概况 2. 设计资料及相关规范 3.工艺流程 4.施工准备 5.主要工序安装工艺及技术与质量保证措施 6. 设备运行调试及要求 7. 安全与环境保护措施 工程概况 1 .1 工程规模 通辽发电厂三期扩建工程#3 标段5 号机组安装一台600MW 国产亚临界燃煤空冷发电机组,三大主机均采用哈尔滨三大动力厂生产的设备。 1.2 工程范围 本标段汽机专业主要负责5 号汽轮发电机机组本体及辅机设备,5 号机系统管道的安装及分部试运工作。 1.3 除氧间布置 (1)除氧间跨距10m ,设有0m 、6.9m 、13.7m 、21.0m 和 28.5m 层。 (2)0m 层布置电动给水泵组及润滑油站、凝结水精处理等; (3)6.9m 夹层主要布置管道; (4)13.7m 运转层布置5 号低加和 6 号低加; (5)21.0m 层布置1、2、3 号高加; (6) 28.5m 层布置无头除氧器。 1.4 主要设备情况 1. 汽轮机:型号NZK600-16.7/538/538,额定功率 600MW,机型为亚临界参数、一次中间再热、三缸四排汽、直接空冷凝汽式汽轮机。 2 .发电机:型号QFSN-600-2YHG,额定功率 600MW,额定电压 20kV,定子线圈水冷却、转子线圈和定子铁芯的氢气冷却,静态励磁。 3. 汽轮发电机辅助设备: (1)凝结水泵 2 台;高压加热器 3 台;低压加热器 4 台;及其他辅助设备等。 (2)抽汽系统设备及辅件; (3)辅助蒸汽系统设备及辅件; (4)凝结水系统设备及辅件; (5)高、低加疏水放气系统设备及辅件; (6)润滑油净化贮存及排空系统设备及辅件,包括主油箱1 台,贮油油箱1 台;润滑油输送泵1 台;油净化装置1 套等; (7) 闭式循环冷却水系统设备及辅件,包括闭式循环冷却水热交换器2 台;闭式循环冷却水泵2 台;膨胀水箱1 台等; (8)其他辅助系统设备及辅件。 1.5.4 除氧给水装置 (1)无头除氧器1 台 (2)电动调速给水泵3 台,每台包括:前置泵、给水泵、电动机、液力偶合器、配套 油系统及设备等。 1.5.5 汽机其他辅机 主要包括:工业水泵、排污扩容器、检修起吊设施、汽机房桥式起重机1 台、及设备平台支架等。 设计资料及相关规范 1.编制依据 (1)通辽发电厂三期扩建工程1×600MW 空冷机组施工招标文件 (2)东北电力设计院初步设计的图纸 (3)《火力发电工程施工组织设计导则》国家电源(2002)849 号 (4)《电力建设施工及验收技术...
