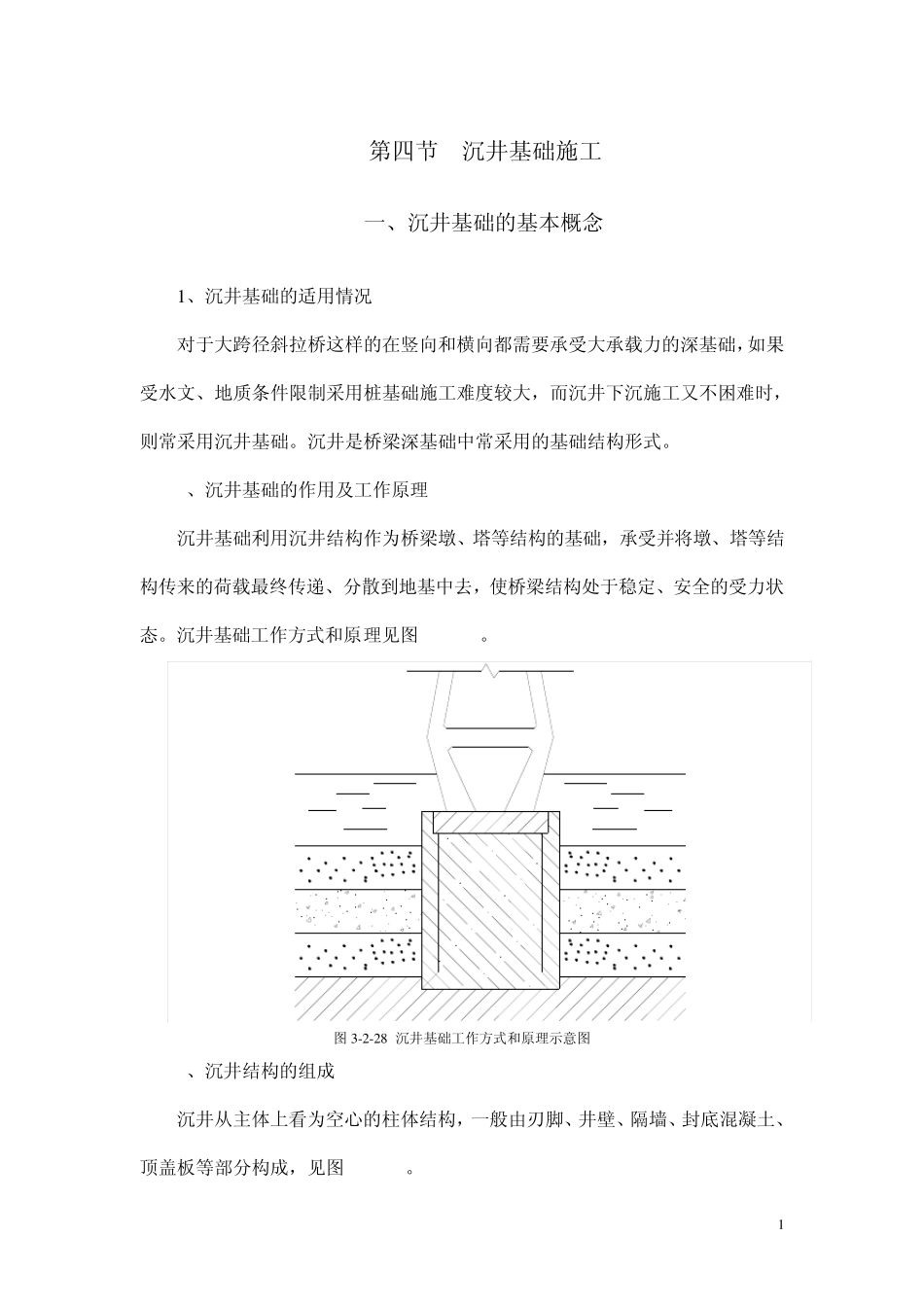

1 第四节 沉井基础施工 一、沉井基础的基本概念 1 、沉井基础的适用情况 对于大跨径斜拉桥这样的在竖向和横向都需要承受大承载力的深基础，如果受水文、地质条件限制采用桩基础施工难度较大，而沉井下沉施工又不困难时，则常采用沉井基础。沉井是桥梁深基础中常采用的基础结构形式。 2、沉井基础的作用及工作原理 沉井基础利用沉井结构作为桥梁墩、塔等结构的基础，承受并将墩、塔等结构传来的荷载最终传递、分散到地基中去，使桥梁结构处于稳定、安全的受力状态。沉井基础工作方式和原理见图 3-2-28。 图 3 -2 -2 8 沉井基础工作方式和原理示意图 3、沉井结构的组成 沉井从主体上看为空心的柱体结构，一般由刃脚、井壁、隔墙、封底混凝土、顶盖板等部分构成，见图 3-2-29。 2 61423757 图3 -2 -2 9 沉井结构示意图 1 、刃脚；2 、井壁；3 、井孔；4 、顶盖板；5 、隔墙；6 、凹槽；7 、封底 （1）刃脚 刃脚为斜尖状构造，这种形式使刃脚能更容易地切入土层中，从而引导整体沉井在土中下沉。刃脚也可看作是沉井井壁的一部分，即刃脚是从沉井最底部至尖状体顶面的那一部分井壁体，或者说是沉井井壁底部的尖状体部分。为了减少刃脚底面的承载应力，刃脚底有时做成较窄的，但有一定宽度的平底面形式。刃脚的平底面称为刃脚踏面。 （2）井壁 井壁是沉井的主体部分，既是沉井基础中的主要受力构造，又是沉井施工过程中挡土和挡水的主堰体构造。 （3）隔墙 当沉井承受井外土体侧压力或承受井内外水头差压力时，隔墙对井壁起支撑作用，以减少井壁的跨间弯矩。而且，在沉井基础承受桥梁结构的竖直和水平荷载时，隔墙既加强了井壁间的联系，提高了沉井截面的整体刚度，又增加了沉井截面的抵抗面积和抵抗惯性矩。 3 隔墙底面要高出刃脚50cm以上，以避免妨碍沉井下沉。 （4）封底混凝土 封底混凝土是在沉井内底部所浇筑的混凝土，是传递墩、塔等结构荷载于地基的承重结构，是在井内抽水时的阻水构造。封底混凝土必须与井壁、隔墙紧密结合，而且必须有足够的厚度，以便通过井壁、隔墙与混凝土之间的剪力传递而使封底混凝土能有效地承受沉井传下来的荷载。为此，在井壁、隔墙的相应部分设置凹槽或剪刀键，其目的就是为了使沉井与封底混凝土之间更有效地传递剪力。 （5）顶盖板 沉井顶盖板是直接承受墩、塔等结构的构件。墩、塔等结构传下来的荷载在顶盖板上分布后再传给沉井其他部分。 4、沉井的形式 （1）根据...
